Guía de Colores Fibra 12 Hilos: Norma TIA-598
El código de colores en fibra óptica es el lenguaje universal que permite a los ingenieros y técnicos gestionar la complejidad de las redes de alta densidad sin errores de empalme. En infraestructuras modernas, donde los cables de 12 hilos y configuraciones superiores son el estándar, la correcta identificación basada en la normativa internacional es el factor crítico para garantizar la continuidad óptica y la eficiencia en el mantenimiento.
En este manual te desglosamos los estándares, aplicaciones y metodologías para la identificación de hilos, aquí es donde entra la norma TIA/EIA-598, el estándar internacional que define el código de colores utilizado en cables de fibra óptica. Gracias a esta norma, técnicos e instaladores pueden identificar rápidamente fibras, tubos, conectores y tipos de cable sin cometer errores críticos.
Definición
El código de colores de fibra óptica es un sistema de 12 colores distintivos diseñado para identificar de forma unívoca cada filamento dentro de un cable. Este estándar permite que los técnicos sigan una secuencia lógica desde el hilo 1 hasta el 12, y mediante el uso de trazadores (rayas), identificar hasta 24 hilos por tubo.
¿Qué es la norma TIA/EIA-598?
La norma TIA/EIA-598 es el estándar utilizado internacionalmente para definir la identificación por colores en cables de fibra óptica. Fue desarrollada por la Telecommunications Industry Association (TIA) para unificar criterios en telecomunicaciones y reducir errores de instalación.
Esta norma define:
- Colores de fibras internas
- Colores de chaquetas exteriores
- Identificación de tubos buffer
- Colores de conectores ópticos
Gracias a este sistema, es posible trabajar con cables de:
- 12 fibras
- 24 fibras
- 48 fibras
- 96 fibras
- 144 fibras o más
sin perder trazabilidad.
Aplicación en cables de alta densidad y multitubo
En cables que superan los 12 hilos, como los carretes de ADSS de 24 o 48 hilos, la norma se aplica de forma jerárquica:
-
Código por tubo holgado (Buffer Tube): El tubo que contiene las fibras sigue la misma secuencia de colores (Tubo 1 es Azul, Tubo 2 es Naranja, etc.).

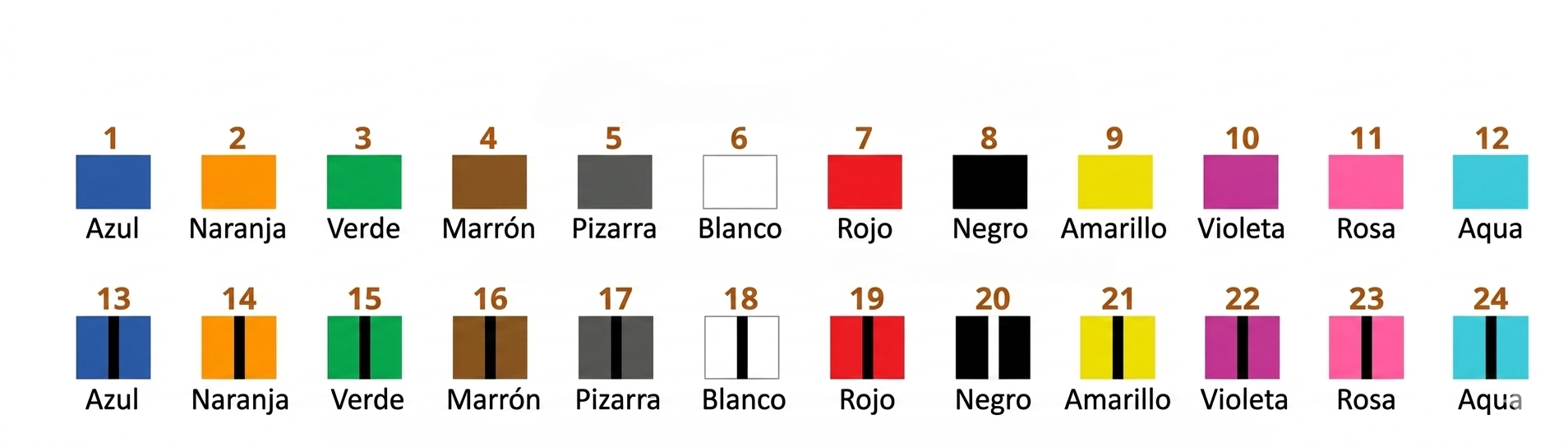

- Identificación de fibras 13 a 24: Se repite la secuencia de 12 colores, pero cada hilo incluye una trazadora negra (a excepción del hilo negro, que usa una trazadora blanca) para diferenciarlos de los primeros doce.
-
Cables Ribbon: En fibras de cinta, se utiliza la misma secuencia de colores para la posición horizontal de los hilos.
Mejores prácticas para el empalme y preparación
La precisión en la identificación de colores debe complementarse con herramientas profesionales para evitar atenuación excesiva:
-
Iluminación de grado técnico: El uso de lámparas de luz blanca neutra es indispensable para no confundir el hilo Gris con el Blanco o el Violeta con el Rosa bajo condiciones de campo.
-
Fusionadoras de alineación por núcleo: Equipos de alta precisión que permiten visualizar los hilos de colores en sus cámaras internas, asegurando que el empalme se realice siempre entre pares idénticos (ej. Azul con Azul).
-
Peladores de revestimiento calibrados: Indispensables para retirar la protección sin dañar la capa de colorante (coating), asegurando que el código visual permanezca intacto para futuras auditorías o mantenimientos.
-
Limpiadores y alcohol isopropílico de grado técnico: Fundamentales para eliminar geles bloqueadores de agua en cables de planta externa sin opacar el brillo de los 12 colores de la norma TIA/EIA-598.
Nota para el equipo técnico: Contar con el equipo adecuado no solo reduce el tiempo de instalación, sino que minimiza los reportes de fallas post-instalación por cruce de hilos.
Explora nuestra sección de herramientas y equipos de medición para llevar tu infraestructura al siguiente nivel.

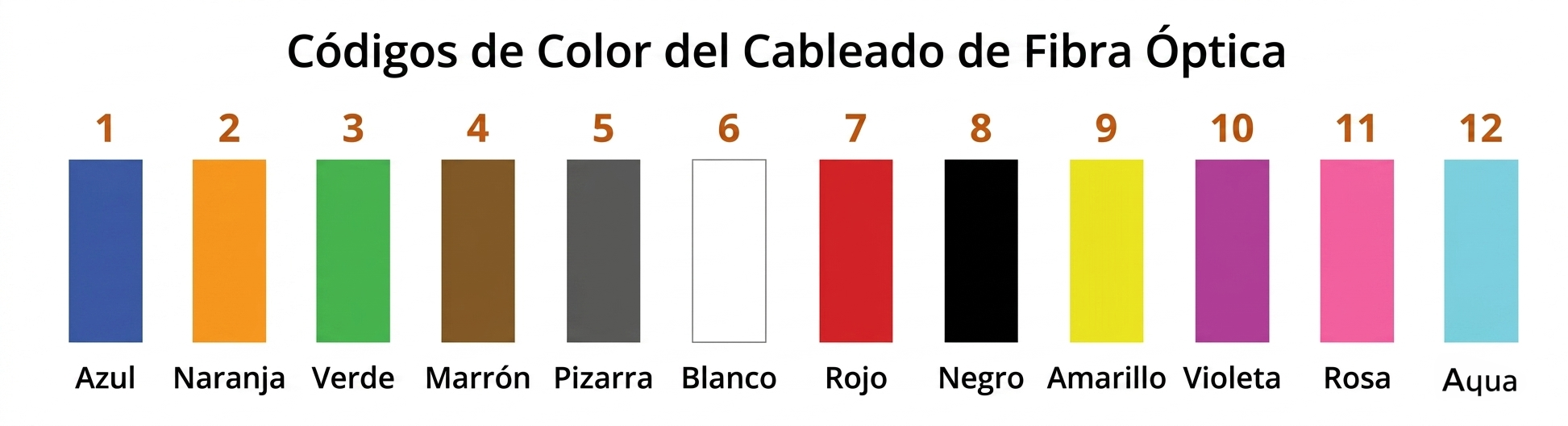

Tabla técnica de colores para fibra de 12 hilos
La norma utiliza una secuencia universal de 12 colores para identificar fibras individuales.
| Número de fibra | Color |
|---|---|
| 1 | Azul |
| 2 | Naranja |
| 3 | Verde |
| 4 | Café |
| 5 | Gris |
| 6 | Blanco |
| 7 | Rojo |
| 8 | Negro |
| 9 | Amarillo |
| 10 | Violeta |
| 11 | Rosa |
| 12 | Aqua |
Colores de chaquetas exteriores según tipo de fibra
La norma también define colores para identificar el tipo de fibra óptica.
| Tipo de fibra | Color de chaqueta |
|---|---|
| OM1 | Naranja |
| OM2 | Naranja |
| OM3 | Aqua |
| OM4 | Aqua o violeta |
| OM5 | Verde lima |
| OS1 / OS2 | Amarillo |

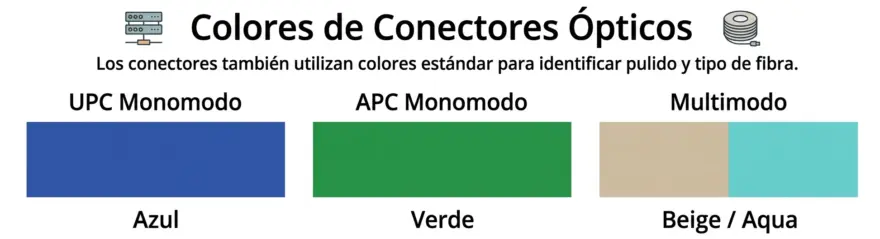

Colores de conectores ópticos
Los conectores también utilizan colores estándar para identificar pulido y tipo de fibra.
| Tipo | Color |
|---|---|
| UPC Monomodo | Azul |
| APC Monomodo | Verde |
| Multimodo | Beige / Aqua |
Soluciones de conectividad en 12 hilos
Para garantizar que el código de colores se traduzca en una red operativa eficiente, es fundamental contar con conductores que respeten estrictamente la colorimetría normativa. En nuestro catálogo, hemos optimizado el inventario basándonos en las configuraciones de mayor demanda técnica:
-
Cable ADSS monomodo de 12 hilos (SPAN 100): Diseñado para instalaciones aéreas de larga distancia, este cable utiliza tubos holgados que facilitan la identificación rápida de los 12 colores primarios, permitiendo transiciones limpias hacia racks de distribución.
-
Bobinas de 4 km para proyectos de gran escala: Ofrecemos carretes de alta densidad que mantienen la uniformidad del color en toda su longitud, evitando confusiones por decoloración o tonos ambiguos durante empalmes en campo.
-
Compatibilidad G.652 y G.657: Nuestros cables de 12 hilos están disponibles en estándares que soportan desde tendidos troncales hasta instalaciones con radios de curvatura reducidos, ideales para entornos urbanos saturados.
Preguntas frecuentes (FAQs)
¿Qué norma regula los colores de la fibra óptica?
La norma principal es la TIA/EIA-598, que establece la secuencia de 12 colores para fibras y tubos holgados.
¿Cuál es el orden de los primeros 4 colores en fibra óptica?
El orden oficial es: 1. Azul, 2. Naranja, 3. Verde y 4. Marrón.
¿Cómo se identifican más de 12 hilos en un solo tubo?
Se repite la secuencia de colores del 1 al 12 agregando una trazadora o marca negra longitudinal a cada hilo.
¿El color de la fibra afecta su rendimiento técnico?
No, el color es únicamente para fines de identificación y organización; las propiedades ópticas dependen del núcleo y el revestimiento (G.652 o G.657).
¿Qué color representa al hilo número 12?
El hilo número 12 siempre es de color Turquesa (Aqua) según el estándar TIA-598.
¿Por qué el hilo número 8 es negro si la chaqueta suele ser negra?
Es una convención de la norma; en estos casos, se recomienda realizar el empalme sobre una superficie clara para facilitar la visibilidad.
¿Qué pasa si mi cable tiene colores diferentes a la norma TIA-598?
Algunos fabricantes internacionales siguen normas propias. Siempre debe consultarse la hoja técnica del fabricante antes de iniciar el proceso de empalme.
¿Cómo identifico los tubos en un cable ADSS de 24 hilos?
Normalmente contiene 2 tubos activos; el primero será Azul y el segundo Naranja, cada uno con 12 hilos en su interior.
¿El código de colores es el mismo para fibra monomodo y multimodo?
Sí, el código interno de los hilos del 1 al 12 es idéntico para ambos tipos de fibra.
¿Para qué sirve el hilo de color rosa (posición 11)?
Es el penúltimo hilo en la secuencia estándar de 12 y sirve para organizar enlaces de alta densidad en racks y bandejas.
¿Es necesario usar etiquetas si ya tengo el código de colores?
Te recomendamos que Sí, el código de colores identifica el hilo, pero las etiquetas identifican el origen, destino y tipo de servicio del enlace.
¿Qué pasa en cables mayores a 12 fibras?
La secuencia se repite.
