¿Para qué sirve el OTDR NK1500 F2?

El NK1500 F2 permite:

🔶 Localizar cortes de fibra óptica

Detecta rápidamente el punto exacto donde ocurre una ruptura del enlace.

🔶 Identificar empalmes defectuosos

Muestra pérdidas anormales provocadas por fusiones de mala calidad.

🔶 Detectar conectores dañados

Permite identificar conectores con alta reflexión o pérdidas excesivas.

🔶 Analizar el mapa de eventos

Genera un trazado OTDR para visualizar toda la infraestructura óptica.

🔶 Realizar mantenimiento preventivo

Detecta degradaciones antes de que se conviertan en fallas críticas.

🔶 Verificar nuevas instalaciones

Confirma que la red cumple con los parámetros de diseño establecidos.

¿Qué significa 1610 nm para fibra viva?

La longitud de onda de 1610 nm es utilizada para diagnóstico porque se encuentra fuera de las ventanas tradicionales de transmisión utilizadas en la mayoría de redes FTTH.

Esto permite:

• Realizar pruebas en tiempo real
• Evitar interrupciones de servicio
• Analizar redes GPON activas
• Detectar eventos sin afectar usuarios

Por esta razón los OTDR de 1610 nm son ampliamente utilizados por operadores de telecomunicaciones y proveedores de internet.

Aplicaciones del OTDR NK1500 F2

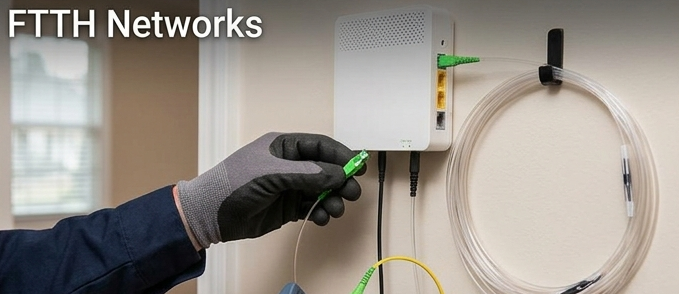

Redes FTTH

Ideal para:

• Instalación de nuevas acometidas
• Diagnóstico de usuarios
• Verificación de fusiones

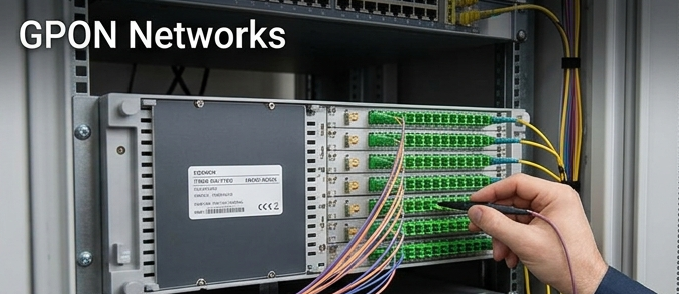

Redes GPON

Permite analizar:

• Splitters
• OLT
• ONT
• Distribución óptica

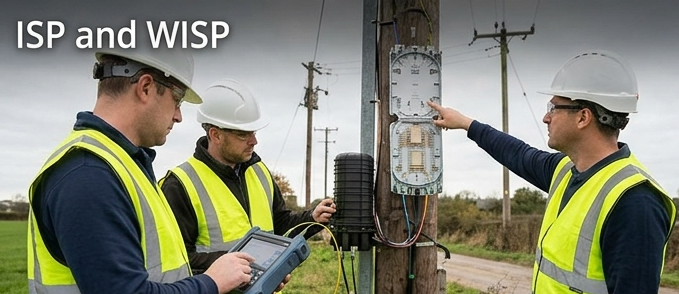

ISP y WISP

Los proveedores de internet pueden utilizarlo para:

• Localizar fallas rápidamente
• Reducir tiempos de reparación
• Mejorar calidad de servicio

Mantenimiento de redes metropolitanas

Excelente para inspección periódica de infraestructura óptica.

Ventajas del OTDR NK1500 F2 frente a OTDR tradicionales

Características destacadas del NK1500 F2

Diseño ultracompacto

Con apenas 200 gramos de peso, este equipo puede transportarse fácilmente en cualquier kit de herramientas para trabajo en campo.

Operación desde smartphone

Toda la gestión de pruebas se realiza mediante aplicación Android, permitiendo visualizar:

• Trazas OTDR
• Mapa de eventos
• Inventario de recursos
• Medidor de potencia
• VFL

Esto elimina la necesidad de pantallas grandes o equipos voluminosos.

Compatible con fibra viva

Su principal ventaja es permitir pruebas sin desconectar servicios activos.

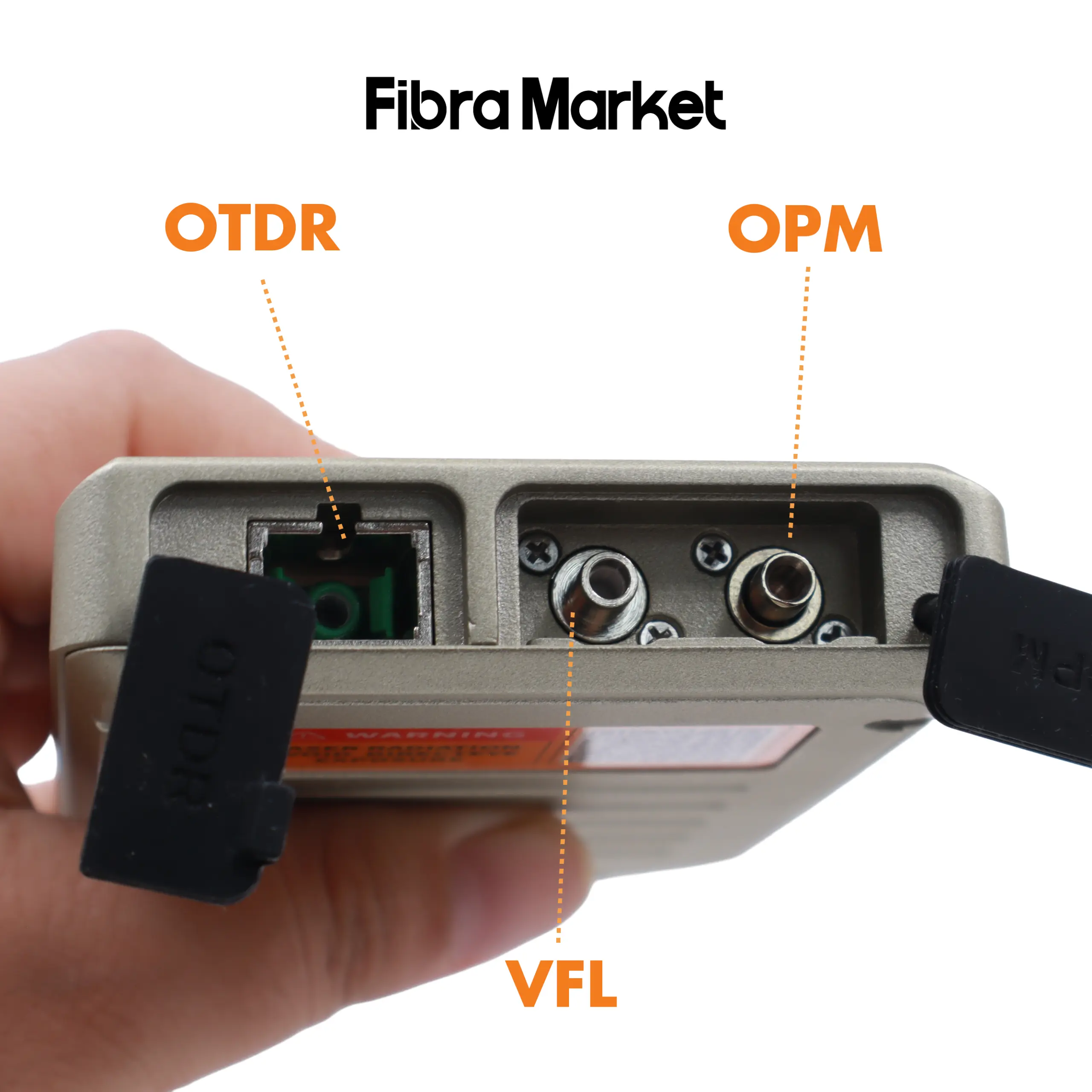

Funciones integradas del NK1500 F2

OTDR

Permite generar la gráfica completa del enlace y localizar:

• Empalmes
• Conectores
• Curvaturas
• Cortes
• Pérdidas anormales

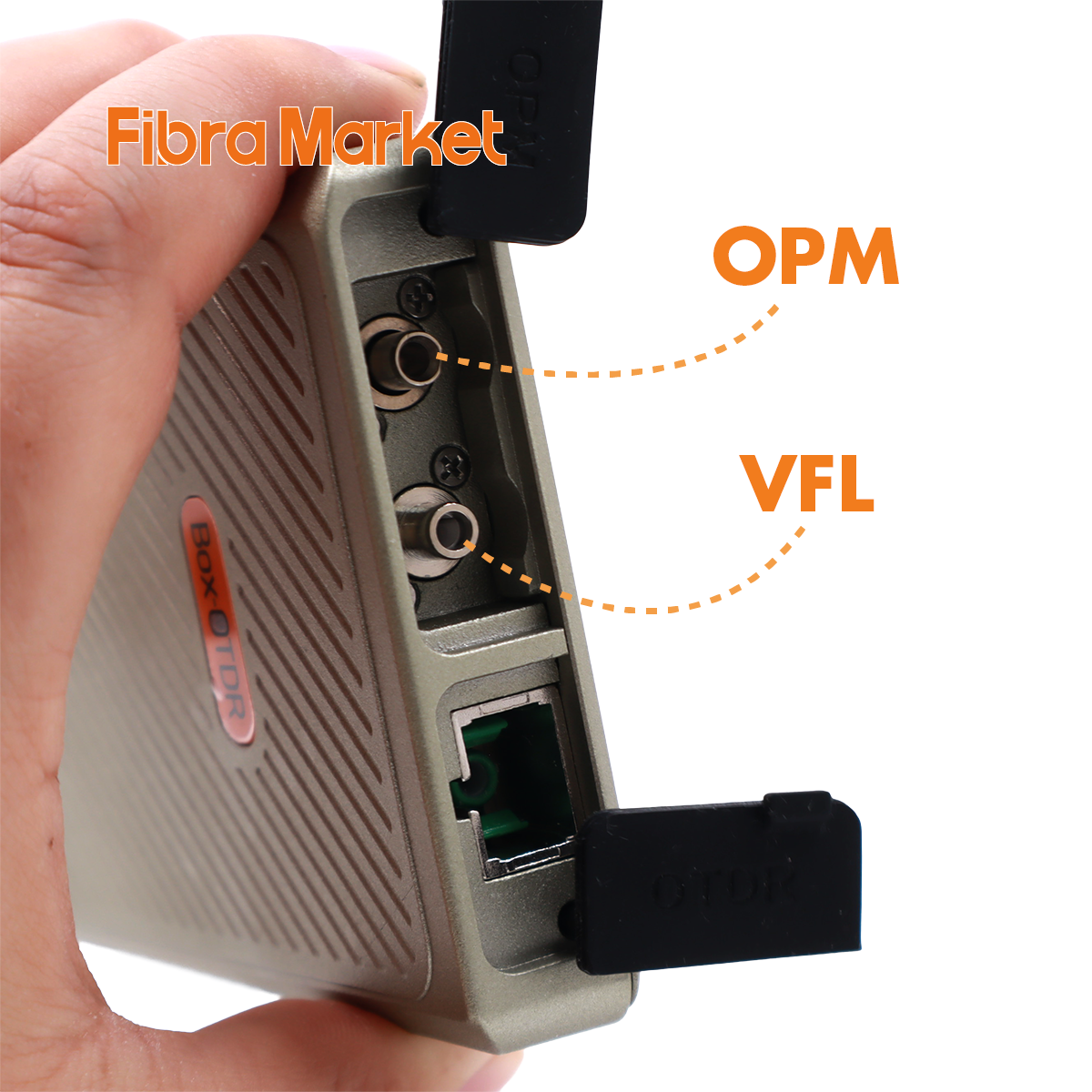

VFL (Visual Fault Locator)

Incluye localizador visual de fallas para identificar:

• Roturas visibles
• Macrocurvaturas
• Problemas de continuidad

Especificaciones VFL

Medidor de Potencia Óptica (OPM)

Permite medir potencia óptica recibida.

Longitudes de calibración

• 850 nm
• 1300 nm
• 1310 nm
• 1490 nm
• 1550 nm
• 1625 nm

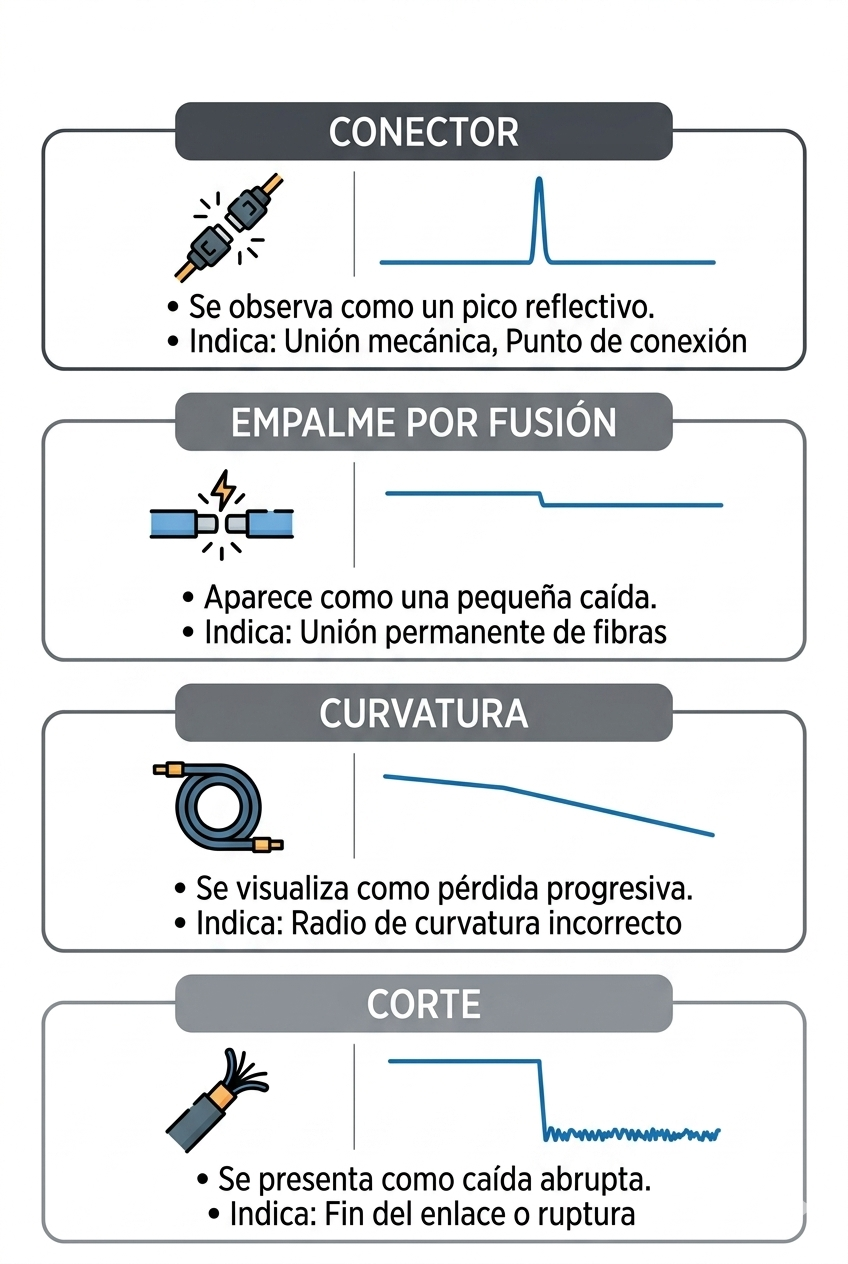

Interpretación de eventos con el NK1500 F2

Conector

Se observa como un pico reflectivo.

Indica:

• Unión mecánica
• Punto de conexión

Empalme por fusión

Aparece como una pequeña caída.

Indica:

• Unión permanente de fibras

Curvatura

Se visualiza como pérdida progresiva.

Indica:

• Radio de curvatura incorrecto

Corte

Se presenta como caída abrupta.

Indica:

• Fin del enlace o ruptura

Mira nuestro producto en acción aquí:

Normativas que debes conocer relacionadas con pruebas OTDR:

ITU-T G.650

Define procedimientos de medición para fibras ópticas.

ITU-T G.652

Especifica características de fibras monomodo estándar.

ITU-T G.657

Define fibras resistentes a curvaturas utilizadas en FTTH.

ANSI/TIA-568

Establece prácticas para cableado estructurado.

TIA-455

Normas de medición para componentes ópticos.

El uso de equipos OTDR como el NK1500 F2 ayuda a verificar el cumplimiento de estas especificaciones durante la instalación y mantenimiento.

Preguntas frecuentes (FAQs)

¿Si me da una descarga eléctrica la fibra viva me puede dañar el OTDR F2?

Las fibras ópticas transportan únicamente pulsos de luz (fotones), no electricidad. Por lo tanto, no hay riesgo de una descarga eléctrica a través del hilo de vidrio. El único peligro en fibra viva es la potencia de la luz láser invisible, pero el puerto del OTDR F2 está blindado con filtros físicos especiales diseñados precisamente para tolerar y bloquear esas longitudes de onda activas sin dañar sus circuitos.

¿Puedo ver la luz del VFL rojo de 650 nm directamente con los ojos para checar si funciona?

No, nunca lo hagas. Aunque sea luz roja visible, el VFL integrado tiene una potencia de salida de mayor igual 10mW bajo Clasificación Clase III, lo que puede causar quemaduras permanentes e irreversibles en la retina en fracciones de segundo. Para comprobar si emite luz, apunta el haz hacia una superficie opaca (como el suelo o una hoja de papel) o utiliza la cámara de tu celular.

¿Este OTDR F2 sirve como memoria USB para guardar archivos de música o fotos si lo conecto a la computadora?

No. Aunque cuenta con una interfaz Tipo-C, el puerto está configurado exclusivamente como un canal de comunicación de datos de medición óptica y alimentación de energía hacia la aplicación controladora. No cuenta con almacenamiento masivo flash libre para el usuario de uso general; la memoria y el almacenamiento de los archivos de las trazas (archivos .SOR) se gestionan directamente dentro de la memoria de tu propio smartphone.

¿Si se me moja la Caja OTDR F2 en una tormenta se echa a perder de inmediato?

El chasis es una estructura metálica de uso rudo diseñada para el trabajo diario en planta externa. Sin embargo, al tener puertos ópticos expuestos y un conector Tipo-C abierto para la comunicación, no es un equipo sumergible ni cuenta con certificación IP estanca total. Si trabajas bajo la lluvia, debes mantener los puertos protegidos y operar el módulo dentro de una mochila o caja de empalme seca mientras se conecta al celular.

¿Si conecto el OTDR F2 a un cargador de carga rápida de pared de 60W para celular se quema?

El equipo está diseñado para ser controlado y alimentado por un dispositivo móvil (Smartphone o tableta) con un voltaje típico de + 5V y un consumo menor a 2W. No tiene sentido conectarlo directamente a un cargador de pared de alta potencia ya que el módulo no almacena energía (no tiene batería interna independiente que recargar). Conectarlo a fuentes de alimentación inadecuadas que fuercen voltajes fuera de su rango de seguridad podría destruir los componentes optoelectrónicos internos.

¿Por qué el OTDR NK1500 F2 realiza pruebas a 1610 nm en lugar de 1310 nm o 1550 nm?

Porque las longitudes de onda de 1310 nm y 1550 nm están ocupadas por el tráfico de datos activo de los usuarios (servicios de internet, voz y video). La longitud de onda de 1610 nm corre fuera de banda, permitiendo inyectar pulsos de prueba sin interferir con la señal comercial y protegiendo el receptor del OTDR de sobrecargas de luz activa.

¿El OTDR F2 requiere libranza o interrumpir el servicio de internet del cliente para medir?

No, efectivamente el diseño del Modelo F2 está concebido para realizar diagnósticos directamente sobre fibra viva, lo que elimina la necesidad de solicitar libranzas operativas o desconectar el servicio a los abonados

¿Qué es la zona ciega de evento de ≤ 1.5 metros y por qué es importante?

La zona ciega de evento es la distancia mínima requerida por el OTDR después de un punto de alta reflexión (como un conector) para recuperar su capacidad de detección y medir un segundo evento consecutivo. Al ser de menor igual a 1.5 m , el F2 es ideal para entornos urbanos y redes FTTH densas donde los componentes están muy próximos entre sí.

¿Qué significa que el equipo cuente con 32,000 puntos de muestreo?

Significa que durante un solo ciclo de disparo, el hardware divide el enlace óptico en hasta 32,000 intervalos de medición. Esto proporciona una alta densidad de información que permite calcular la ubicación de las fallas con una resolución espacial muy fina de 0.03 m (3cm).

¿El OTDR F2 es compatible con sistemas operativos iOS (iPhone)?

La ficha técnica especifica compatibilidad nativa optimizada para dispositivos Android a través de su puerto de comunicación e interfaz Tipo-C. .

¿Cuál es el conector óptico físico integrado en el puerto OTDR del Modelo F2?

El equipo viene configurado de fábrica con un conector tipo APC (comúnmente SC/APC). El pulido angulado es mandatorio en equipos de fibra viva ya que minimiza drásticamente las reflexiones parásitas que regresan directo al diodo láser del reflectómetro.

¿Para qué sirve el Mapa de Eventos que despliega la aplicación del celular?

Es una interfaz gráfica simplificada que interpreta la curva compleja de la traza de reflectometría y la traduce en iconos fáciles de entender (empalmes, splitters, conectores, roturas). Esto permite que técnicos de cualquier nivel de experiencia realicen diagnósticos precisos sin necesidad de ser ingenieros expertos en trazas ópticas

¿Cómo se alimenta eléctricamente la Caja OTDR F2 en campo?

No requiere baterías internas pesadas ni fuentes de alimentación AC. El equipo se alimenta directamente del bus de energía del smartphone o tableta conectado a través del cable Tipo-C, consumiendo una potencia muy baja de menor igual a 2W.

¿Cuál es el alcance máximo medible en kilómetros con un rango dinámico de 20 dB?

El rango dinámico de 20 dB permite caracterizar con alta precisión redes de acceso locales y metropolitanas de hasta 40 km A 50 km en condiciones normales de atenuación lineal (asumiendo aproximadamente 0.22 dB/km a 1610 nm más las pérdidas de conectores). Aunque el software permita seleccionar escalas de hasta 260 km, el límite físico útil del presupuesto está determinado por esos 20 dBde rango dinámico.

¿El medidor de potencia (OPM) integrado puede medir potencias de video CATV o redes de alta potencia?

El medidor de potencia ofrece dos rangos de escala de prueba de fábrica: uno estándar para telecomunicaciones de menos 70 dBm a + 10 dBm y una opción extendida de -50 dBm a+ 26 dBm. Si tu red transporta señales ópticas de alta potencia como amplificadores EDFA o video analógico, debes elegir la variante de+26 dBm para evitar la saturación del fotodiodo.

¿Qué funciones se integran en la aplicación móvil de este OTDR modular?

La aplicación centraliza múltiples herramientas ópticas en una sola pantalla: el software de adquisición del OTDR integrado, el mapa de eventos, el módulo de inventario de recursos, la fuente de luz estable (LS), el medidor de potencia óptica (OPM) y el control del localizador visual de fallas (VFL).

¿Qué es el Localizador Visual de Fallas (VFL) Clase III que incluye el dispositivo?

Es un láser visible de color rojo de alta intensidad(650 nm) con una potencia de mayor igual 10 mW. La clasificación Clase III indica que tiene la potencia suficiente para recorrer varios kilómetros de fibra expuesta, ayudando a localizar macrocurvaturas y roturas de hilos en bandejas de empalme de forma visual inmediata.

¿Qué normas internacionales cumple el OTDR NK1500 F2 respecto a calibración?

El medidor de potencia integrado cuenta con calibraciones certificadas para longitudes de onda bajo estándares internacionales de la industria de telecomunicaciones, cubriendo las ventanas de 850, 1300, 1310, 1490, 1500, 1625 y 1650 nm.

¿Se puede usar este equipo para certificar cables multimodo en redes LAN de edificios?

No se recomienda para la función de reflectometría óptica, ya que el láser interno de 1610 nm está diseñado y calibrado exclusivamente para el núcleo de fibras monomodo (9 um). Para medir redes multimodo (50 um ó 62.5 um), se requieren longitudes de onda nativas de 850 y 1300 nm.

¿Qué resistencia física tiene el chasis del F2 para el trabajo rudo de planta externa?

El dispositivo está construido con una estructura metálica resistente y duradera. Su diseño compacto de estado sólido carece de pantallas de vidrio expuestas (ya que usa la pantalla de tu celular), lo que minimiza drásticamente los riesgos de rotura por caídas accidentales en zanjas o postes.

¿Por qué el OTDR F2 incluye tantos anchos de pulso configurables (desde 3 ns hasta 20000 ns)?

Porque permite al técnico adaptar la inyección de luz según la longitud de la fibra: pulsos ultra cortos de 3 ns para ver eventos ultra cercanos con mínima zona ciega, y pulsos largos de hasta 20,000 ns para inundar la fibra de luz y penetrar splitters ópticos de alta atenuación en redes GPON.

¿Cuál es el valor máximo de incertidumbre del Medidor de Potencia Óptica (OPM) integrado?

La incertidumbre de medición garantizada por la calibración de fábrica es de apenas mas menos 5%, lo que asegura lecturas estables y confiables alineadas con los requisitos de entrega de obra de los principales operadores de telecomunicaciones.

¿Qué ventaja ofrece el puerto Tipo-C en lugar de conexiones inalámbricas como Bluetooth?

La conexión física directa por tipo-C garantiza una transferencia de datos instantánea, segura y libre de interferencias electromagnéticas externas. Además, permite la función plug-and-play y la alimentación directa del equipo desde el celular sin preocuparse por emparejamientos inalámbricos inestables en zonas de alta estática o torres de comunicación.
