Guía técnica de conectorización: ¿Cómo organizar un ODF sin perder potencia?
La integridad de una red de telecomunicaciones de alto rendimiento no se define únicamente en los grandes tramos de planta externa, sino en la calidad de la gestión y conectorización de sus puntos de distribución. El Distribuidor Óptico u ODF (Optical Distribution Frame) representa el nodo neurálgico donde convergen cientos de fibras. En este entorno compacto, una mala gestión del cableado, radios de curvatura inadecuados o una limpieza deficiente pueden destruir por completo el presupuesto de pérdida óptica (dB) de un enlace troncal o metropolitano.
Dominar los criterios de ingeniería, normativas internacionales de ordenación y parámetros de atenuación por conectorización es indispensable para asegurar la estabilidad operativa de la red. En esta guía técnica exhaustiva, analizaremos las mejores prácticas y especificaciones críticas para organizar un ODF profesional sin degradar la potencia de tus señales ópticas.
¿Qué es un ODF y por qué es el punto crítico del presupuesto óptico?

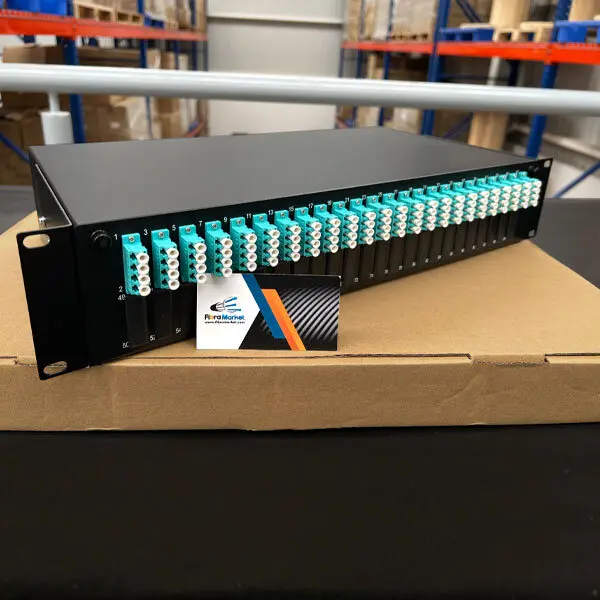

Un ODF (Optical Distribution Frame) es un bastidor o gabinete de interconexión mecánica diseñado específicamente para terminar, organizar, empalmar y administrar las fibras ópticas procedentes de cables multifibra de planta externa o interna. Este dispositivo actúa como la interfaz física entre los equipos de transmisión activos (como switches o OLTs) y la red de distribución pasiva, facilitando las tareas de mantenimiento, reconfiguración y medición de los enlaces mediante cables de parcheo (jumpers).
El impacto del ODF en la atenuación de la señal
Cada punto de conexión dentro de un ODF introduce una atenuación inevitable en el sistema. A diferencia de un empalme por fusión permanente, las conexiones en el ODF dependen de acoplamientos mecánicos desmontables. La pérdida total en este nodo está determinada por tres factores críticos:
-
Pérdida por inserción (Insertion Loss): La cantidad de potencia óptica que se pierde debido a la desalineación geométrica microscópica entre los núcleos de las fibras acopladas.
-
Pérdida por retorno (Return Loss): La fracción de luz que se refleja de vuelta hacia la fuente emisora debido a cambios en el índice de refracción en la interfaz del conector.
-
Atenuación inducida por estrés mecánico: Presiones indebidas causadas por una mala organización interna que fuerzan el filamento de vidrio.
Gestión de radios de curvatura: Atenuación por macrocurvaturas
El confinamiento de decenas de pigtails y jumpers dentro de las charolas y bandejas de un ODF genera un riesgo latente: la inducción de macrocurvaturas. Cuando un filamento de vidrio se dobla más allá de sus límites elásticos y ópticos, las condiciones de reflexión interna total se rompen, provocando que la luz se escape del núcleo hacia la cubierta.
Especificaciones normativas según el tipo de fibra
Para contrarrestar las pérdidas por curvatura en espacios reducidos, la industria se rige bajo estándares internacionales de la Unión Internacional de Telecomunicaciones (ITU-T):
-
Fibras G.652.D: Son las fibras monomodo estándar de planta externa. Tienen una tolerancia al doblado limitada. Exigen un radio de curvatura mínimo de 30 mm dentro de cualquier bandeja de ODF. Doblar esta fibra por debajo de este límite causa atenuaciones masivas inmediatas.
-
Fibras G.657 (A1/A2): Son fibras optimizadas específicamente para planta interna y ODFs de alta densidad gracias a su diseño inmune a flexiones. Una fibra G.657.A2 reduce el radio de curvatura mínimo a 7.5 mm, permitiendo giros cerrados sin experimentar pérdidas de potencia medibles en longitudes de onda críticas como 1550 nm o 1625 nm.
Tabla 1: Matriz técnica de tolerancia a la curvatura en ODFs
| Estándar de Fibra (ITU-T) | Radio de Curvatura Mínimo | Pérdida Típica a 1550 nm (por giro) | Entorno de Aplicación Recomendado |
| G.652.D (Estándar) | 30 mm | mayor a 0.5 dB (si se reduce el radio) | Cables troncales de entrada al cuarto de telecomunicaciones. |
| G.657.A1 (Resistente) | 10 mm | menor igual 0.25 dB | Charolas de empalme internas y pigtails de distribución estándar. |
| G.657.A2 (Alta Inmunidad) | 7.5 mm | menor igual 0.1 dB | ODFs compactos de alta densidad y cajas de terminación óptica (MDU). |
Geometrías de pulido en conectores: APC vs. UPC
La correcta selección del tipo de pulido en las férulas cerámicas de los conectores que se instalan en el ODF es vital para mitigar la pérdida por retorno, un parámetro que puede desestabilizar los láseres de los transmisores ópticos activos de alta velocidad.
Conectores UPC (Ultra Physical Contact)
Los conectores con pulido UPC poseen una férula con una terminación convexa y pulida en un ángulo plano de 90 grados respecto al eje de la fibra. Permiten que los dos núcleos de vidrio se toquen físicamente en su punto central. Tienen un color de carcasa azul estandarizado por la norma TIA-598-D. Su pérdida por retorno típica es de mayor iguala 50 dB. Son ideales para transmisiones de datos digitales convencionales, Ethernet en Data Centers y redes locales corporativas.

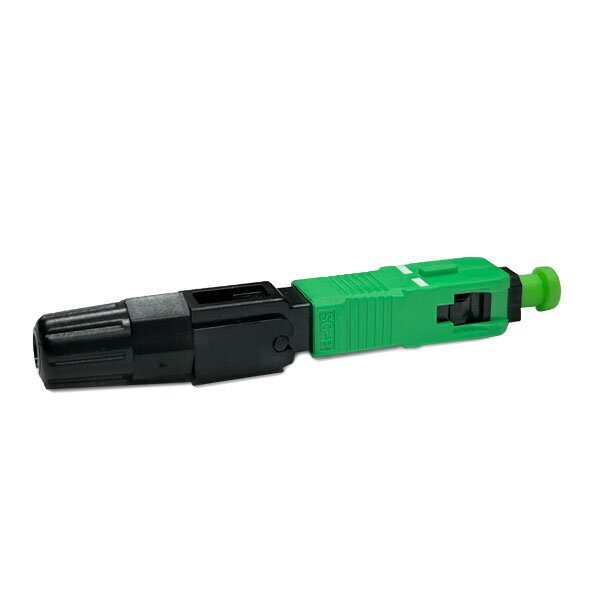

Conectores APC (Angled Physical Contact)
Los conectores con pulido APC presentan una férula cuya cara frontal está cortada y pulida con un ángulo preciso de 8 grados. Esta inclinación angular provoca que la luz reflejada no regrese por el núcleo de la fibra, sino que se escape hacia el revestimiento de vidrio. Tienen una carcasa de color verde obligatorio. Su pérdida por retorno es extraordinariamente baja, alcanzando valores de mayor igual 60 dB. Son el estándar mandatorio para sistemas de video analógico (CATV), redes GPON/FTTH de alta velocidad y enlaces CWDM/DWDM de alta potencia.
Tabla 2: Especificaciones ópticas de acoplamientos en ODF
| Tipo de Pulido | Color Normativo (TIA-598-D) | Pérdida por Inserción Típica | Pérdida por Retorno (ORL) | Aplicación Crítica |
| UPC (Plano) | Azul | menor igual 0.2 dB | mayor igual 50 dB | Redes de datos LAN, Data Centers, switches Ethernet. |
| APC (Angulado $8^{\circ}$) | Verde | menor igual 0.25 dB | mayor igual 0.25 dB | Redes FTTH/GPON, CATV, sistemas DWDM de larga distancia. |
Normativas de administración y código de colores en el peinado del ODF
Cumplimiento del código de colores TIA-598-D
Cuando los tubos holgados (loose tubes) de un cable de planta externa entran al ODF, se remueven mecánicamente para dejar los hilos expuestos protegidos con tubos de transporte ligeros (tubing). Cada hilo debe fusionarse a su pigtail correspondiente siguiendo de forma estricta la secuencia cromática estándar internacional de 12 posiciones:
-
Hilos 1 al 6: Azul, Naranja, Verde, Marrón, Gris, Blanco.
-
Hilos 7 al 12: Rojo, Negro, Amarillo, Violeta, Rosa, Aqua.
Un ODF correctamente estructurado utiliza cassettes o charolas independientes para aislar los empalmes por fusión del área de distribución frontal. Los pigtails sobrantes deben enrutarse formando bucles holgados que no violen los radios de curvatura, utilizando organizadores de velcro suave y evitando a toda costa cinchos plásticos rígidos que estrangulen el recubrimiento de las fibras.
Secretos del ODF que todo integrador debe saber
Preguntas frecuentes (FAQs)
¿Si limpio el conector con mi playera de algodón limpia queda listo para entrar al ODF?
No, las playeras de algodón desprenden miles de microfibras textiles que contaminan gravemente el núcleo; además, las grasas corporales se transfieren al vidrio empeorando la transmisión de luz.
¿El láser que sale de los conectores abiertos del ODF me puede quemar la piel al tocarlos?
La potencia estándar de redes de datos no quemará tu piel de forma inmediata, pero la luz infrarroja es invisible y puede causar daños severos y ceguera permanente en la retina si miras el puerto de frente.
¿Se pueden meter cables de luz eléctrica dentro del mismo organizador del ODF para ahorrar espacio?
La burbuja actuará como un prisNo, bajo ninguna circunstancia de seguridad. Aunque la fibra no conduce electricidad, los cables de cobre de corriente pueden inducir calor y su rigidez mecánica aplastará los jumpers ópticos sensibles.ma o espejo interno que desviará los haces de luz hacia la cubierta, provocando una atenuación masiva o el bloqueo total de la señal de datos en esa fibra.
¿Qué pasa si soplo con la boca el conector del ODF para quitarle el polvo antes de conectarlo?
La saliva humana contiene enzimas, agua y grasas que actúan como un barniz opaco al secarse sobre la férula cerámica, bloqueando por completo la luz e inutilizando la conectorización.
¿Si dejo las tapas antipolvo quitadas de los acopladores vacíos del ODF se sale la luz e interrumpe el internet?
La luz no se escapa alterando las otras fibras adyacentes, pero los puertos abiertos acumularán polvo ambiental por estática, contaminando cualquier jumper nuevo que conectes en el futuro.
¿Qué es un ODF en redes de fibra óptica?
Es un gabinete o bastidor mecánico centralizado (Optical Distribution Frame) diseñado para terminar, fusionar y distribuir las conexiones de los cables multifibra mediante jumpers de parcheo
¿Cuál es la diferencia entre un distribuidor óptico (ODF) y una caja de empalme?
El ODF se instala en el rack interno del sitio técnico para permitir interconexiones modulares directas; la caja de empalme (cierre de empalme) es una carcasa hermética sellada exclusiva para planta externa.
¿Por qué se pierde potencia si organizo mal el cableado dentro de un ODF?
Debido a la inducción de macrocurvaturas y tensiones mecánicas sobre los hilos de vidrio, lo que provoca fugas de luz fuera del núcleo y eleva la atenuación en dB.
¿Cuál es la pérdida por inserción máxima aceptable para un conector en el ODF?
Según las normas internacionales ANSI/TIA-568.3-D, el límite máximo permitido por acoplamiento es de 0.75 dB, aunque los estándares profesionales exigen valores operativos inferiores a 0.25 dB.
¿Qué radio de curvatura mínimo se debe respetar para fibra monomodo estándar G.652.D?
Se debe mantener un radio de curvatura mínimo de 30 mm para evitar atenuaciones severas por macrocurvaturas en transmisiones de onda larga.
¿Qué ventajas ofrece la fibra ITU-T G.657 dentro de las bandejas del ODF?
Ofrece alta inmunidad a los dobleces, permitiendo radios de curvatura reducidos de hasta 7.5 mm sin experimentar pérdidas significativas de potencia lumínica.
¿Por qué los conectores de color verde y azul no se deben conectar entre sí?
El conector verde es APC (angulado a 8 grados y el azul es UPC (plano). Al unirlos, sus geometrías no coinciden, dejando un espacio de aire que atenúa la señal en más de 4 dB y destruyendo el núcleo de vidrio.
¿Qué es la pérdida por retorno (ORL) y cómo afecta a los equipos activos?
Es la cantidad de luz que se refleja hacia la fuente emisora debido a fallas en el conector. Un ORL deficiente provoca inestabilidad térmica en los láseres de los transmisores y degradación de datos.
¿Qué pulido de conector ofrece la menor reflexión de luz de retorno?
El pulido APC (Angled Physical Contact), ya que su corte inclinado a 8 grados desvía las reflexiones hacia el revestimiento del vidrio, logrando un ORL superior a los 60 dB.
¿Qué norma internacional rige el código de colores en la organización de pigtails?
La norma TIA-598-D, la cual define una secuencia cromática fija de 12 posiciones para organizar e identificar de forma inequívoca los filamentos de fibra óptica.
¿Por qué está prohibido usar cinchos plásticos rígidos de nylon en el peinado del ODF?
Porque los cinchos rígidos aplican una presión localizada variable con la temperatura, induciendo microcurvaturas mecánicas invisibles que degradan la potencia de la señal.
¿Qué herramienta se debe usar preferentemente para sujetar los jumpers ópticos?
Se debe utilizar exclusivamente cinta de velcro suave, ya que abraza los haces de cables sin estrangular los recubrimientos de acrilato ni deformar el vidrio.
¿Para qué sirven las charolas o cassettes de empalme internas del ODF?
Sirven para aislar y proteger físicamente las fusiones de los pigtails del área frontal de conexiones dinámicas, evitando roturas accidentales por manipulación técnica.
¿Cómo ayuda un casete de limpieza tipo Clicker antes de conectar un jumper en el ODF?
Remueve por fricción mecánica seca y propiedades antiestáticas los aceites dérmicos y micropartículas de polvo depositados en la férula cerámica, evitando que se quemen con el láser.
¿Qué es una microcurvatura en fibra óptica?
Es una deformación microscópica en el eje del filamento de vidrio provocada por presión mecánica externa, la cual causa pérdidas difusas de potencia que afectan el desempeño general del enlace.
¿Qué ocurre si se introduce un cable multifibra al ODF sin fijar su miembro central de fuerza (aramida/FRP)?
El cable se desplazará libremente ante variaciones de tracción en la planta externa, jalando directamente los hilos internos y rompiendo los empalmes en la charola.
¿Cómo se mide y certifica la atenuación total introducida por un ODF?
Mediante la realización de pruebas de reflectometría bidireccional utilizando un OTDR, configurando pulsos cortos para resolver con precisión la pérdida del acoplamiento.
¿Qué es la zona muerta de evento en un OTDR y cómo se relaciona con el ODF?
Es la distancia mínima tras un evento reflectivo donde el OTDR no puede detectar otra falla. Si no usas bobinas de lanzamiento largas, la reflexión del conector del ODF tapará los primeros empalmes del enlace.
¿Cuál es la función del tubo de transporte (tubing) en la instalación de un ODF?
Proteger mecánicamente los hilos de fibra desnuda de 250 mu desde el punto donde se pela la chaqueta del cable principal hasta el ingreso seguro a la charola de empalme.
¿Qué nivel de densidad de puertos se recomienda para un ODF de Data Center?
Se recomiendan sistemas modulares de alta densidad con acopladores LC dúplex o sistemas multifibra MPO/MTP que optimicen el espacio por unidad de rack (RU).
