Guía: Cómo elegir una fusionadora de fibra óptica
Saber cómo elegir tu fusionadora de fibra óptica es el factor más crítico para el éxito de cualquier proyecto. Especialmente hoy en día, cuando la infraestructura de telecomunicaciones moderna exige despliegues con presupuestos de pérdida óptica sumamente estrictos. En este panorama, la selección de los equipos de campo adecuados no es una decisión secundaria. Es decir, es el elemento determinante entre un enlace certificado y un proyecto rechazado por altas atenuaciones. El núcleo de cualquier despliegue de planta externa o interna descansa siempre sobre la calidad de sus uniones permanentes.
Dominar los conceptos de preparación, corte y alineación de hilos de vidrio es indispensable para garantizar la continuidad del servicio y la resiliencia física de la red. En esta guía técnica, analizaremos los criterios de ingeniería, normativas internacionales y parámetros mecánicos necesarios para seleccionar una fusionadora de fibra óptica profesional de alto rendimiento.

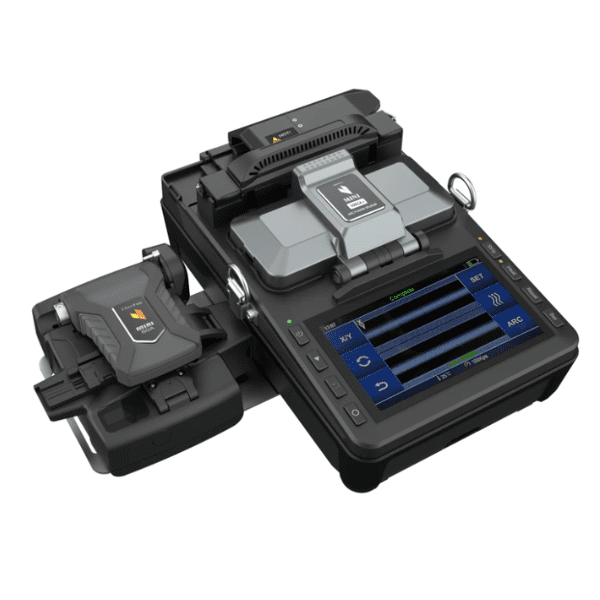

¿Qué es una fusionadora de fibra óptica y cómo opera en campo?
Una fusionadora de fibra óptica es un instrumento optoelectrónico de precisión utilizado para unir de forma permanente dos hilos de fibra óptica mediante la aplicación de un arco eléctrico controlado. Este proceso, conocido como empalme por fusión, funde las caras de los núcleos de vidrio de silicio previamente alineadas. De esta manera, permite así que las señales de luz infrarroja transiten de un segmento a otro con la menor pérdida de inserción y atenuación de retorno posibles.

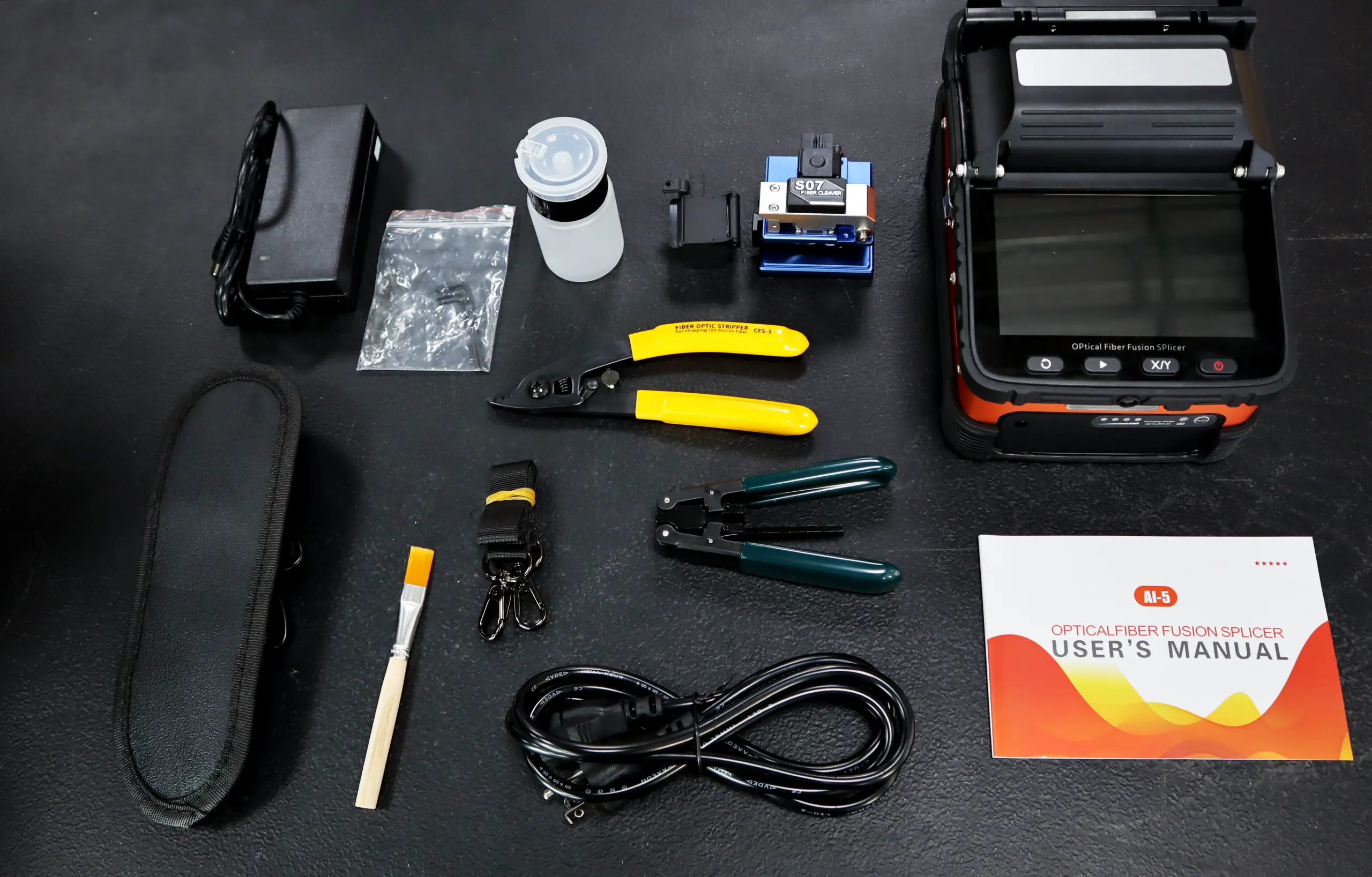

El proceso crítico de preparación y corte
Antes de activar el arco eléctrico de una empalmadora, la integridad de la unión depende al 100% de la preparación física del medio de transmisión. Un error milimétrico en este proceso anulará la capacidad de compensación de cualquier software de alineación automática:
Pelado de la cubierta y remoción del acrilato
Se deben utilizar peladoras mecánicas calibradas (como pinzas de tres posiciones) para remover la chaqueta exterior y el revestimiento de acrilato de 250 um sin rayar ni inducir microfisuras superficiales en el revestimiento de vidrio de 125 um.
Limpieza del filamento desnudo:
Es obligatorio limpiar el hilo expuesto utilizando toallitas libres de pelusa humedecidas con alcohol isopropílico de alta pureza (mínimo 99%). Esta acción remueve grasas, residuos de gel hidrófugo y polvo microscópico que podrían incinerarse durante la fusión, creando impurezas opacas dentro del empalme.
Corte de precisión:

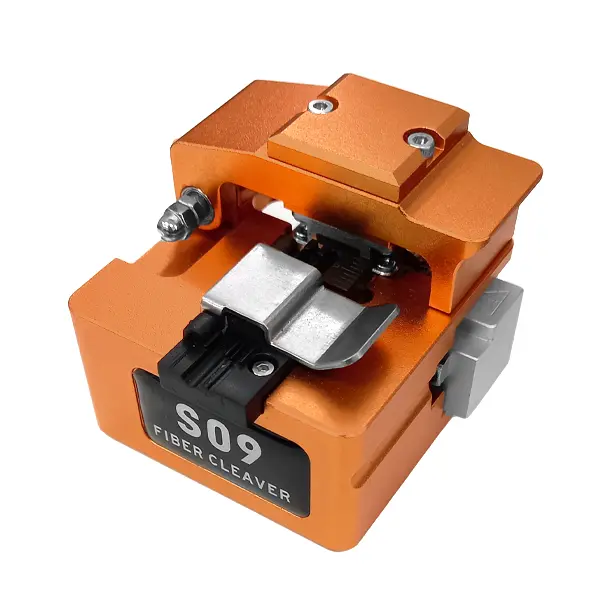

El hilo limpio se coloca en una cortadora de fibra óptica de precisión. La función de esta herramienta es ejecutar un trazo y fractura perfecta en el filamento para obtener una cara final plana con un ángulo de corte estrictamente menor a 0.5°. Si el ángulo es superior, el software de la fusionadora abortará el proceso debido al riesgo de generar burbujas o huecos de aire internos.

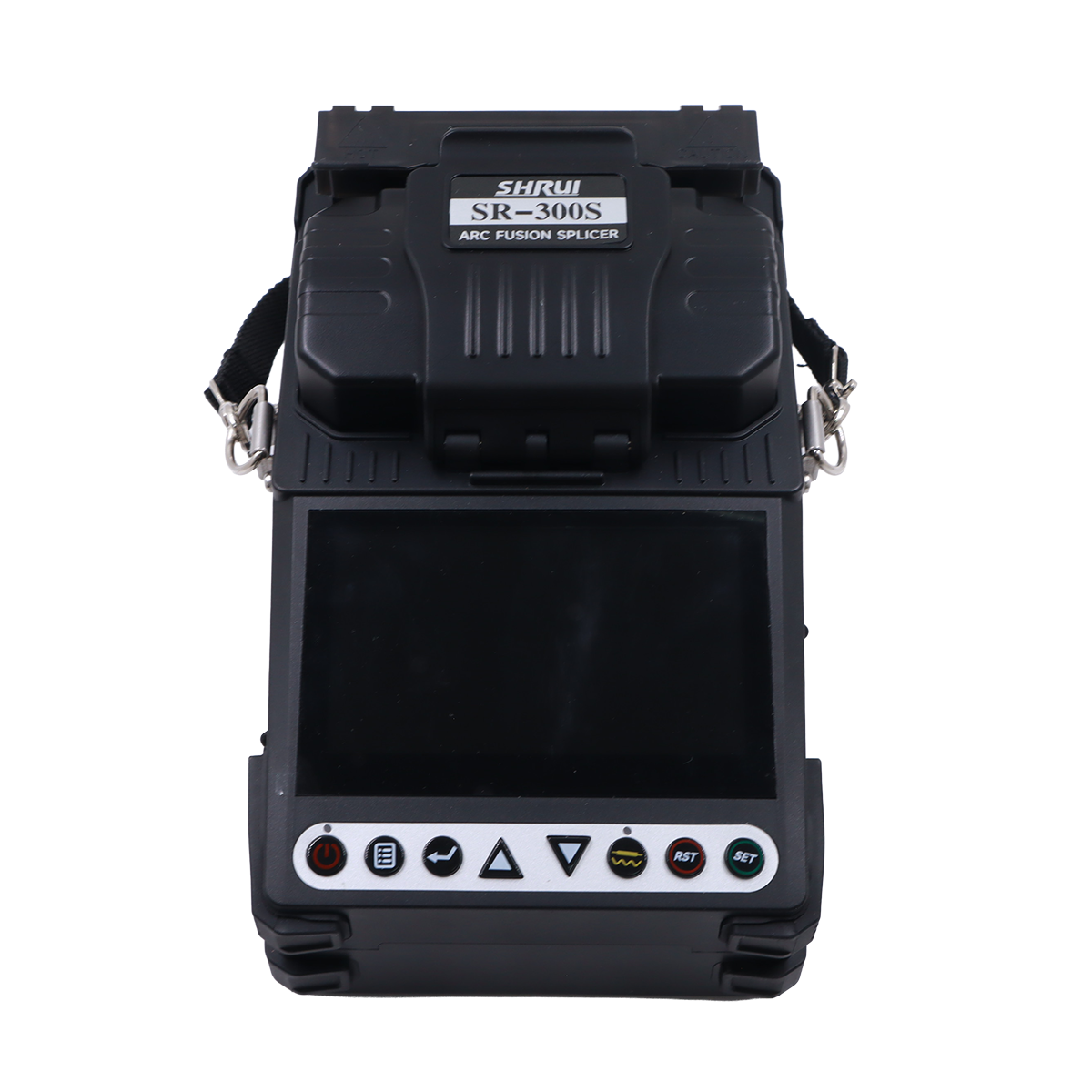

Alineación por núcleo vs. Alineación por revestimiento
La arquitectura interna de una fusionadora define su mercado de aplicación y su precisión a través del método utilizado para posicionar los hilos antes de la descarga eléctrica.
Alineación por núcleo (Core Alignment)
La alineación por núcleo es un método avanzado de posicionamiento óptico que utiliza múltiples cámaras microscópicas de alta resolución, espejos y un sistema de seis motores de precisión para enfocar y alinear de forma directa los núcleos reales por donde viaja la luz (un diámetro de apenas 9 um en fibras monomodo).
Este sistema ignora las imperfecciones o la excentricidad del revestimiento exterior, garantizando un acoplamiento concéntrico perfecto. Es el estándar obligatorio para redes troncales de larga distancia, enlaces de transporte metropolitano y cableado estructural en Data Centers de alta velocidad.
Alineación por revestimiento (Cladding Alignment)
La alineación por revestimiento es un método de posicionamiento mecánico simplificado que alinea los hilos basándose únicamente en el contorno exterior del filamento de vidrio (125 um de diámetro). Utiliza ranuras fijas de precisión en forma de V (V-Grooves) y un sistema básico de 2 o 4 motores para aproximar las fibras de manera bidimensional.
Si el núcleo de la fibra presenta ligeras variaciones de concentricidad respecto al revestimiento exterior, la luz sufrirá una pérdida por desalineación interna. Este método es el estándar para redes de última milla (FTTH), cables de acometida urbana (drop) y reparaciones locales rápidas.
Tabla 1:Comparativa de sistemas de alineación de una fusionadora de fibra óptica
| Parámetro técnico | Fusionadora por Alineación de Núcleo | Fusionadora por Alineación de Revestimiento | Norma de referencia |
| Pérdida típica de empalme | ≤ 0.02 dB (Monomodo) / ≤ 0.01 dB (Multimodo) | ≤ 0.05 dB (Monomodo) / ≤ 0.02 dB (Multimodo) | ITU-T G.652.D / TIA-568.3-D |
| Sistema de motores | 6 motores independientes (Ejes X, Y, Z + Enfoque) | 2 a 4 motores (Aproximación de ejes básicos) | IEC 60794-1 |
| Análisis óptico integrado | Perfilado de Fibra (PAS – Profile Alignment System) | Imagen básica por cámaras estáticas | IEEE 802.3 |
| Aplicación recomendada | Redes troncales, enlaces transurbanos, Data Centers | Redes de acceso FTTH, conexiones GPON, drop | Telcordia GR-765 |
| Tolerancia a fibras viejas | Alta (Compensa la excentricidad del núcleo) | Baja (Sensible a discrepancias de manufactura) | ITU-T G.651.1 a G.657 |
Normativas internacionales y código de colores en la charola de fusión
La operación de una fusionadora profesional debe regirse bajo un estricto marco normativo global que estandariza los límites de pérdida permisibles y la organización interna de los empalmes en cajas y charolas de distribución.
Cumplimiento de estándares de atenuación
Las redes de fibra óptica actuales deben cumplir con los límites de atenuación especificados por organismos internacionales:
ITU-T G.652.D:
Define las propiedades de la fibra monomodo estándar utilizada en planta externa. Una fusionadora profesional debe ser capaz de unir estas fibras manteniendo el presupuesto óptico optimizado para longitudes de onda de 1310 nm ( ≤ 0.36 dB/ km) y 1550 nm ( ≤ 0.22 dB/ km).
ITU-T G.657.A1/A2:
Define las fibras optimizadas para tolerar radios de curvatura reducidos. Al fusionar estas fibras en entornos compactos de planta interna (como cajas ODF). Por consiguiente, la fusionadora debe ajustar sus parámetros de arco térmico para no degradar las propiedades del vidrio especial anti-dobleces.
ANSI/TIA-568.3-D:
Dicta que el límite máximo de pérdida aceptable por cada empalme por fusión en una certificación oficial es de 0.3 dB. Sin embargo, las empresas de ingeniería exigen umbrales operativos internos inferiores a 0.05 dB para absorber degradaciones futuras de la red.
Validación del empalme mediante tecnología OTDR
El visor de una fusionadora proporciona una estimación matemática de la pérdida basada en el análisis de imágenes digitales del núcleo alineado. Sin embargo, esta lectura estimativa no constituye una certificación válida. Para comprobar la salud real de la fusión, es obligatorio realizar una auditoría mediante un OTDR (Optical Time Domain Reflectometer).
Identificación de eventos de fusión en la traza del OTDR
Al inyectar pulsos de luz láser mediante el OTDR, un empalme por fusión profesional se manifiesta en la traza gráfica como un evento no reflectivo. Esto significa que se observa una caída o escalón vertical limpio en la línea de potencia óptica. Especificamente, el OTDR, sin picos elevados de reflexión (a diferencia de los conectores mecánicos o acopladores que generan reflexiones Fresnel debido al cambio de medio aire-vidrio).
Para garantizar una medición de precisión milimétrica en fusiones adyacentes al ODF, se deben configurar anchos de pulso estrechos. Por ende, en el OTDR, reduciendo la zona muerta de evento y permitiendo al instrumento separar con claridad la pérdida del conector de la pérdida propia del empalme por fusión.
Curiosidades tecnológicas de una fusionadora de fibra óptica
Preguntas frecuentes (FAQs)
¿Puedo limpiar los electrodos de mi fusionadora con una lija común de ferretería?
No, utilizar lijas comunes desgasta la aleación especial de las puntas y altera su geometría; se debe usar un afilador de electrodos específico de óxido de aluminio o un bloque de limpieza provisto por el fabricante.
¿La luz que pasa por la fibra óptica quema los componentes internos de la fusionadora si está encendida la red?
No daña la fusionadora físicamente, pero realizar un empalme en una fibra activa con tráfico de luz confunde los sensores ópticos del equipo, arruina la estimación de pérdida y degrada los transceptores del enlace activo.
¿Qué pasa si dejo una burbuja microscópica atrapada dentro de la fusión de vidrio?
La burbuja actuará como un prisma o espejo interno que desviará los haces de luz hacia la cubierta, provocando una atenuación masiva o el bloqueo total de la señal de datos en esa fibra.
¿Es normal que la fusionadora consuma más batería cuando trabajo en zonas de gran altitud?
Sí, debido a que el aire es más fino y menos denso a gran altitud, los electrodos requieren inyectar un voltaje significativamente mayor para generar el arco eléctrico con la temperatura necesaria para fundir el silicio.
¿Si conecto al revés el código de colores en la charola de fusión se quema el switch del rack?
No, no se genera ningún daño eléctrico ni cortocircuito porque la fibra óptica transmite pulsos de luz dieléctricos, no electricidad; sin embargo, provocarás un error de direccionamiento lógico que dejará sin internet al usuario final por conectar transmisión con transmisión.
¿Qué es una fusionadora de fibra óptica?
Es un equipo electrónico de precisión que utiliza un arco eléctrico de alta temperatura para fundir y unir de forma permanente las caras de dos hilos de vidrio con mínima atenuación.
¿Cuál es la diferencia entre alineación por núcleo y por revestimiento?
La alineación por núcleo enfoca directamente el centro de 9 um por donde viaja la luz mediante cámaras y 6 motores; la de revestimiento alinea los bordes externos de 125 um usando ranuras fijas en V y sistemas de 2 a 4 motores.
¿Por qué es fundamental usar una cortadora de fibra óptica de precisión?
Porque se requiere fracturar el filamento de vidrio en un ángulo perfectamente plano menor a 0.5° . Un corte defectuoso introduce burbujas o asimetrías que arruinan la fusión.
¿Cuál es la pérdida máxima permitida para un empalme por fusión según la norma TIA-568.3-D?
La norma fija un límite máximo de 0.3 dB por evento de empalme, aunque los estándares de la industria para redes de alta velocidad exigen que sea menor a 0.05 dB.
¿Qué significa la función de calibración de arco en una fusionadora?
Es una prueba automática donde el equipo realiza descargas de prueba para ajustar la potencia y temperatura del arco eléctrico según las condiciones de altitud, humedad y desgaste de electrodos en campo.
¿Cuántas fusiones dura un juego de electrodos estándar?
Por lo general, un par de electrodos de alta calidad ofrece un rendimiento óptimo de entre 3,000 y 5,000 descargas antes de requerir su reemplazo obligatorio.
¿Por qué es necesario usar alcohol isopropílico al 99% para limpiar la fibra?
Porque cualquier porcentaje menor contiene agua o impurezas que dejan residuos oleosos sobre el filamento de vidrio, los cuales se queman en el arco eléctrico opacando el empalme.
¿Se pueden fusionar hilos de fibra óptica multimodo con monomodo?
Físicamente el arco los unirá, pero la red presentará una falla total o pérdidas destructivas debido a la enorme diferencia en los diámetros de sus núcleos (9 um frente a 50 um o 62.5 um).
¿Qué es una manga termocontráctil (slit o canutillo) de protección?
Es un tubo plástico que contiene un miembro de fuerza interno de acero o cerámica; se contrae con calor sobre el punto de fusión para devolverle al hilo la rigidez mecánica perdida al remover sus chaquetas.
¿Cómo se muestra un empalme por fusión en la traza de un OTDR?
Se identifica visualmente como un evento no reflectivo, representado gráficamente por un escalón hacia abajo en la línea de atenuación, sin picos verticales de reflexión.
¿Qué es la tecnología PAS (Profile Alignment System)?
Es el sistema de alineación por perfil óptico que analiza la refracción de la luz a través de las cámaras de la fusionadora para detectar con exactitud el núcleo oculto dentro del revestimiento de la fibra.
¿Qué norma define el código de colores de la fibra óptica en México?
La norma internacional TIA-598-D, la cual establece una secuencia cíclica de 12 colores únicos para organizar la identificación de hilos dentro de las charolas.
¿Qué ocurre si la fusionadora arroja un error de (línea de corte defectuosa)?
Significa que la cortadora de precisión realizó una fractura rugosa o con un ángulo excesivo, por lo que el operador debe pelar, limpiar y cortar el hilo nuevamente.
¿Qué ventaja ofrece la fibra bajo norma ITU-T G.657 al fusionar dentro de ODFs?
Es una fibra con alta resistencia a las macrocurvaturas, lo que permite acomodar los hilos fusionados en espacios compactos sin inducir pérdidas por atenuación si el filamento se dobla de forma pronunciada.
¿Cuánto tiempo tarda una fusionadora moderna en realizar un empalme?
Los equipos de alto rendimiento para planta externa ejecutan la alineación y fusión en un tiempo estimado de 6 a 7 segundos en modo automático.
¿Qué función cumplen los motores de enfoque en una fusionadora de 6 motores?
Mueven las lentes microscópicas de las cámaras de forma tridimensional para enfocar con total nitidez el núcleo de la fibra, sin importar variaciones en el grosor del acrilato.
¿Para qué sirve la prueba de tensión mecánica que hace la fusionadora tras el empalme?
El equipo ejerce una fuerza de tracción automatizada (típicamente de 2N) para confirmar que la unión del vidrio quedó sólida y que no se romperá al manipularla hacia el horno de termocontracción.
¿Por qué el visor de la fusionadora estima una pérdida menor a la real medida por el OTDR?
Porque la fusionadora solo realiza una estimación matemática visual bidimensional a través del procesamiento de imágenes de sus cámaras; el OTDR mide el comportamiento óptico físico real de los fotones cruzando la unión.
¿Qué es una fusión fría?
Es un empalme defectuoso provocado por electrodos desgastados o corriente deficiente, donde el vidrio exterior parece unido pero el núcleo interno no alcanzó la temperatura de fundición idónea, dejando micro-porosidades.
¿Qué protección IP debe tener una fusionadora para planta externa?
Debe contar idealmente con certificaciones mínimas de protección IP52 o superior, garantizando resistencia contra caídas de polvo, ráfagas de viento y salpicaduras de agua en entornos de intemperie.
