¿Qué son los Conectores MPO/MTP y cuándo implementarlos en Data Centers?

Fundamentos de la tecnología multifibra MPO/MTP

¿Qué es un conector MPO/MTP?

Un conector MPO es una interfaz óptica multifibra de alta densidad. En términos sencillos, este componente agrupa un arreglo lineal de hilos de fibra óptica. Puede integrar 8, 12, 16, 24 o hasta 72 fibras en un solo cuerpo. Asimismo, todos los hilos se alinean con precisión microscópica dentro de una ferrule rectangular.

Por otro lado, el conector MTP es una versión premium optimizada. Es una marca registrada de la empresa estadounidense US Conec. Por lo tanto, cuenta con mejoras mecánicas y ópticas patentadas. De esta manera, estas innovaciones reducen drásticamente las pérdidas por inserción de luz. También garantizan una flotabilidad constante de la ferrule bajo estrés físico severo.

Normativas internacionales de cumplimiento

Para asegurar el despliegue interoperable de estos sistemas modulares en redes de misión crítica, la tecnología se rige por estrictas normativas globales:

• IEC 61754-7: Estándar internacional que define las dimensiones físicas y las tolerancias mecánicas de las interfaces de la familia de conectores MPO para garantizar la compatibilidad entre fabricantes.

• ANSI/TIA-568.3: Regula los requisitos de componentes de cableado de fibra óptica y establece de manera estricta los tres métodos de gestión de la polaridad (Tipos A, B y C) para asegurar la correcta continuidad del canal de transmisión (Tx) al de recepción (Rx).

• TIA-604-5 (FOCIS 5): Estándar que detalla las especificaciones de la interfaz de enclavamiento de los conectores ópticos para asegurar la repetibilidad de los acoplamientos mecánicos.

Tabla 1: Comparativa de ingeniería: conectores MPO vs. MTP premium

El desempeño en la atenuación de retorno e inserción varía de acuerdo con el nivel de manufactura del componente mecánico:

Gestión de la Polaridad según ANSI/TIA-568.3

Manejar múltiples hilos de fibra óptica bajo una misma interfaz rectangular implica desafíos. Por lo tanto, el mayor riesgo de diseño es cruzar el transmisor láser con otro transmisor en el extremo opuesto. En consecuencia, esta falta de alineación anularía el canal óptico por completo de forma inmediata.

Para evitar este problema, la norma TIA-568 establece tres métodos específicos. De esta manera, se utilizan componentes tipo Key-Up (muesca de orientación hacia arriba) y Key-Down (muesca hacia abajo). Por consiguiente, se logra mantener la polaridad correcta de extremo a extremo a través de toda la instalación del Data Center.

Método A (Polaridad Directa):

Este esquema utiliza cables troncales MPO con una configuración física de tipo Key-Up a Key-Down. Por este motivo, el mapeo de los hilos internos es uno a uno. Significa entonces que la fibra 1 del Extremo A llega exactamente a la posición 1 del Extremo B.

• Consideración crítica: Este método requiere utilizar cables de parcheo dúplex cruzados (ya sea A-a-A o A-a-B) en uno de los extremos de la línea. Por lo tanto, solo mediante este puente se logra el cruce físico indispensable entre los canales de transmisión (Tx) y recepción (Rx).

Método B (Polaridad Invertida):

El segundo esquema emplea cables troncales con una configuración de tipo Key-Up a Key-Up. Como resultado, el mapa de los hilos se invierte por completo. De este modo, la fibra 1 del Extremo A se conecta a la posición 12 del Extremo B, mientras que la fibra 2 llega a la posición 11, y así sucesivamente.

• Consideración crítica: Actualmente, este es el método más recomendado para la migración directa hacia transceptores modernos de 400 G (como los factores de forma QSFP-DD). Por esta razón, su adopción es masiva, ya que el propio cable troncal realiza el cruce de los canales ópticos de manera totalmente nativa.

Método C (Polaridad cruzada por pares)

Este método aplica un cruce estructural por pares consecutivos. Por este motivo, la modificación se realiza directamente dentro del cable troncal. De esta manera, la fibra 1 pasa a la posición 2, mientras que la fibra 2 pasa a la posición 1 de forma sucesiva.

• Consideración crítica: Este esquema simplifica el uso de parches dúplex estándar en redes antiguas de 10G. Sin embargo, presenta severas limitaciones de escalabilidad en la actualidad. Por lo tanto, no es compatible con los esquemas de transmisión en paralelo que demandan las ópticas de 400G.

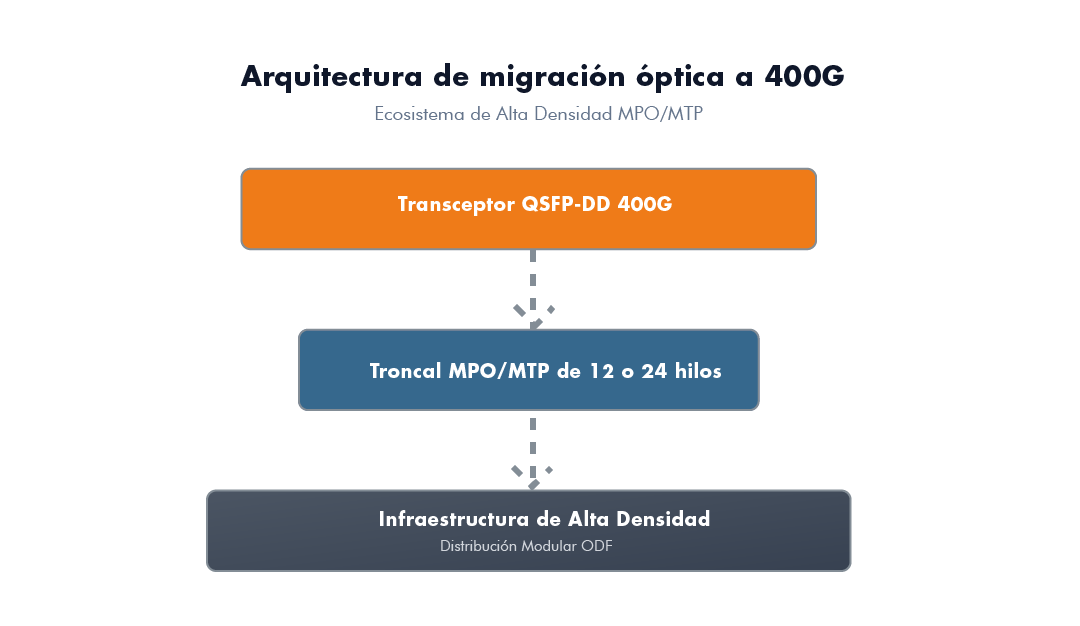

Arquitecturas de migración óptica hacia los 400G

Modulación PAM4

La transmisión de datos a velocidades extremas ha evolucionado notablemente. Por esta razón, dejó atrás la modulación binaria tradicional (NRZ). En su lugar, ahora adopta formatos avanzados como PAM4 (Pulse Amplitude Modulation 4-Levels).

Este cambio exige arquitecturas de transmisión óptica paralela obligatoriamente. De este modo, la señal se divide en múltiples carriles de baja velocidad. Por consiguiente, al sumarse estos canales se integra el ancho de banda total. Para implementar 400 Gbps, los centros de datos emplean transceptores ópticos avanzados con interfaces multifibra. Por lo tanto, estas soluciones se acoplan directamente a esquemas MPO/MTP de dos formas principales:

• Ópticas Paralelas Base-8 (SR4 / DR4): Utilizan conectores MPO de 12 hilos, pero solo aprovechan las 4 posiciones externas de la izquierda para transmitir (Tx) y las 4 posiciones externas de la derecha para recibir (Rx), dejando las 4 posiciones centrales inactivas. Es el esquema más limpio para realizar breakout (dividir un puerto de 400G en cuatro canales independientes de 100G).

• Ópticas Paralelas Base-24 (SR12): Utilizan la densidad máxima de la ferrule para habilitar 12 carriles de transmisión y 12 carriles de recepción simultáneos, optimizando la utilización del espacio en los ductos y bandejas de distribución.

Inspección, limpieza y mantenimiento de interfaces MPO/MTP

La extrema cercanía física entre los hilos de fibra dentro de la ferrule rectangular (250 um de separación estándar) incrementa exponencialmente los riesgos derivados de la contaminación. Una sola micropartícula de polvo atrapada en el centro de la ferrule no solo atenuará el canal óptico afectado, sino que impedirá el contacto físico correcto de los hilos periféricos, degradando el rendimiento de todo el conector.

• Inspección óptica obligatoria: Antes de realizar cualquier acoplamiento en los paneles ODF, examine el conector multifibra. Para ello, utilice una sonda de inspección de video digital adaptada para puntas MPO. De esta manera, la evaluación podrá validar el cumplimiento estricto de las zonas de exclusión descritas en la norma internacional IEC 61300-3-35.

• Procedimiento de limpieza química y mecánica: Utilice exclusivamente herramientas de limpieza tipo Push-Click diseñadas específicamente para conectores MPO/MTP. Por el contrario, si detecta una contaminación severa por aceites o geles de cableado, aplique alcohol isopropílico de grado espectrográfico (>99% de pureza).

Para lograrlo, emplee puntas de limpieza texturizadas libres de pelusa. Asimismo, continúe inmediatamente con un ciclo de limpieza en seco. Por lo tanto, este paso evitará la aparición de marcas de evaporación líquida sobre la superficie de la ferrule.

Ventajas y especificaciones de las interfaces MPO/MTP

Preguntas frecuentes (FAQs)

¿Puedo limpiar un conector MPO frotándolo contra mi camisa si no tengo casete de limpieza?

Frotar la ferrule rectangular de un conector MPO contra la ropa de algodón o poliéster común transferirá de inmediato aceites corporales, sudor y miles de microfibras textiles sintéticas hacia la cara terminal del componente.

Si un hilo de fibra se rompe dentro de un cable troncal MPO de 24 hilos, ¿tengo que tirar todo el cable a la basura?

No necesariamente, pero si el cable troncal se encuentra operando al 100% de su capacidad nativa de diseño en una transmisión paralela de 400 G, la pérdida de un solo hilo deshabilitará el canal completo, requiriendo la sustitución o re-terminación del tramo de cable.

¿Qué pasa si conecto por error un cable MPO Hembra directo a otro cable MPO Hembra a través de un acoplador?

Al no existir pines de guía mecánicos en ninguno de los dos extremos de los conectores acoplados, los hilos de fibra de ambos extremos quedarán completamente desalineados en el espacio, introduciendo una atenuación masiva que bloqueará instantáneamente la continuidad de la luz láser.

¿Es normal que los cables MPO/MTP sean mucho más delgados que los cables de fibra tradicionales?

Sí, es completamente normal. De hecho, representa una de las mayores virtudes de ingeniería de esta tecnología. Al eliminar las cubiertas protectoras individuales y los tubos buffer holgados de plástico grueso, los cables troncales MPO agrupan múltiples hilos bajo una sola chaqueta de diámetro ultra-reducido. Como resultado, esto optimiza de forma masiva la utilización del espacio físico en las escalerillas aéreas. Por lo tanto, se mejora considerablemente el flujo de aire frío dentro del Data Center.

¿Por qué escucho un sonido tipo «Click» muy fuerte cada vez que realizo una limpieza en un puerto MPO?

Ese sonido mecánico articulado es completamente normal y es el indicador audible de seguridad integrado en las herramientas de limpieza tipo lápiz industriales (One-Click Cleaners). El sonido confirma que el mecanismo interno del dispositivo ha completado con éxito el recorrido de presión lineal requerido para desplazar y renovar la sección textil texturizada que remueve los contaminantes de la ferrule. Una vez que se escucha el sonido, el técnico tiene la certeza de que la cara terminal óptica ha sido barrida con la tensión mecánica adecuada sin peligro de sobrecompresión.

¿Cuál es la diferencia principal entre un conector MPO y un conector MTP?

El término MPO (Multi-fiber Push-On) es la denominación genérica de la industria para describir a los conectores multifibra fabricados bajo la norma IEC 61754-7. El conector MTP (Multi-fiber Termination Push-on) es una marca registrada de US Conec que representa una categoría premium de conector MPO. El MTP incorpora mejoras mecánicas patentadas, como una ferrule flotante, pines elípticos de acero inoxidable y carcasas reconfigurables, diseñadas para ofrecer menores pérdidas por inserción y un mejor rendimiento mecánico en redes de alta velocidad.

¿Qué significa el término Base-8 en las arquitecturas de Data Centers?

El concepto Base-8 hace referencia a un esquema de diseño de infraestructura óptica optimizado en múltiplos de 8 hilos de fibra. Es el estándar utilizado por los transceptores modernos de 400 G (como el QSFP-DD SR4) que transmiten datos utilizando 4 canales de emisión (Tx) y 4 canales de recepción (Rx). Diseñar canales en Base-8 evita el desperdicio de hilos ópticos centrales que ocurre cuando se implementan conectores MPO tradicionales de 12 fibras en configuraciones paralelas modernas.

¿Cómo se define el género de un conector MPO/MTP en campo?

El género se define exclusivamente por la presencia o ausencia de pines guía metálicos en el extremo de la ferrule. Un conector MPO Macho posee dos pines metálicos de precisión que sobresalen en los costados del arreglo de fibras. Un conector MPO Hembra carece de pines y presenta dos orificios microscópicos perfectamente alineados destinados a recibir las guías del conector Macho. Nunca deben acoplarse dos conectores Hembra (no habrá alineación) ni dos conectores Macho (se destruirá la ferrule).

¿Qué es la pérdida por inserción (IL) y cuál es el límite aceptable para un conector MTP premium?

La pérdida por inserciónes la cantidad de potencia óptica que se disipa o atenúa al pasar a través de una interfaz de conexión mecánica. Mientras que un conector MPO estándar promedia pérdidas de 0.40 dB a 0.75 dB , un conector MTP Premium de ultra baja pérdida garantiza valores máximos de ≤0.25 dB. Este margen es crítico en Data Centers para poder encadenar múltiples paneles de distribución sin agotar el presupuesto de potencia óptica total del enlace.

¿Por qué es crítico configurar correctamente la polaridad según la norma TIA-568?

Porque en cualquier sistema de comunicaciones ópticas es indispensable asegurar que el canal de transmisión (Tx) de un equipo activo del Extremo A se conecte directamente con el canal de recepción (Rx) del transceptor en el Extremo B. Debido a que las interfaces MPO agrupan múltiples fibras en una sola línea física, un error al elegir el tipo de polaridad (Tipo A, B o C) provocará que las señales láser colisionen o lleguen a puertos ciegos, impidiendo el levantamiento del enlace.

¿Qué es un cable troncal pre-conectorizado MPO/MTP?

Es un cable multifibra de planta interna de alta resistencia física que se manufactura y conectoriza directamente en laboratorios bajo condiciones óptimas de limpieza. Estos cables troncales se ordenan a longitudes específicas y vienen listos para ser canalizados a través de las escalerillas del centro de datos. Al incorporar conectores MPO/MTP en sus extremos, eliminan la necesidad de realizar empalmes por fusión térmica o terminaciones mecánicas manuales en campo, acelerando los procesos de instalación.

¿Qué es una solución de Breakout óptico?

Es una configuración que permite dividir un único puerto físico de alta capacidad y velocidad (como un puerto de switch de 400 Gbps a 100 Gbps) en múltiples canales independientes de menor ancho de banda (como cuatro canales individuales de 100 Gbps o 25 Gbps, respectivamente). Esto se logra interconectando un cable tipo pulpo o un casete modular que posea una interfaz MPO/MTP en la parte posterior y salidas divididas en conectores LC dúplex en la cara frontal.

¿Se pueden acoplar directamente conectores monomodo con conectores multimodo en interfaces MPO?

No, está estrictamente prohibido. Mezclar arquitecturas ópticas monomodo y multimodo provoca un desajuste total en los diámetros de los núcleos de las fibras (9 um en monomodo frente a 50 um en multimodo OM3/OM4). Esto genera una pérdida por inserción masiva e irreversible de la potencia óptica que interrumpe de inmediato cualquier intento de comunicación de datos. Además, los conectores MPO monomodo tienen ferrules con un pulido angulado de 8 grados (APC), mientras que los multimodo son planos (UPC).

¿Qué ventajas ofrece el pulido APC en los conectores MPO monomodo?

El pulido APC introduce una inclinación angular de 8 grados en la cara terminal de la ferrule rectangular. Esta geometría provoca que cualquier reflejo de luz láser generado por el acoplamiento mecánico se desvíe directamente hacia la cubierta exterior del cable óptico en lugar de regresar por el núcleo hacia la fuente láser transmisora. Esto maximiza la pérdida de retorno óptica (ORL > 60 dB), un parámetro indispensable para garantizar la estabilidad de los transceptores monomodo de larga distancia.

¿Qué es un casete modular MPO/MTP a LC?

Es un dispositivo modular cerrado de paso óptico diseñado para montarse en paneles de distribución (ODF). Cuenta con uno o varios adaptadores MPO/MTP en la cara posterior que se interconectan internamente mediante un arnés óptico pre-configurado hacia múltiples puertos LC dúplex ubicados en la placa frontal. Su función principal es servir de interfaz de transición para integrar la infraestructura de cables troncales de alta densidad con los cables de parcheo convencionales de los servidores.

¿Cómo se realiza la limpieza interna de un adaptador MPO en un panel ODF?

Debido a que las interfaces MPO poseen superficies rectangulares amplias, la limpieza dentro de un acoplador ODF debe realizarse utilizando herramientas mecánicas especializadas tipo lápiz de un solo clic (One-Click Cleaners) optimizadas para MPO. El dispositivo se introduce de forma recta a través del adaptador y, al presionar, despliega una banda de cinta micrométrica absorbente que gira y barre de manera uniforme la superficie de la ferrule sin rayar los núcleos ópticos.

¿Por qué el conector MTP Premium reduce el desgaste por fricción de los pines guía?

El conector MTP Premium utiliza pines de guía elípticos de acero Inoxidable con tolerancias dimensionales controladas a nivel submicrónico. A diferencia de los pines cilípticos tradicionales con bordes rectos de los conectores MPO convencionales, el diseño redondeado y pulido del MTP reduce la fricción y el desgaste mecánico durante el acoplamiento, evitando el desprendimiento de micropartículas metálicas o detritos que puedan alojarse sobre las fibras ópticas.

¿Qué significan las siglas QSFP-DD en los transceptores de 400G?

Significan Quad Small Form-factor Pluggable Double Density. Es el estándar de factor de forma más utilizado para transceptores ópticos de alta velocidad en redes de 400 Gbps. La designación Double Density indica que duplica el número de carriles de interfaz eléctrica de alta velocidad en comparación con un transceptor QSFP28 convencional, permitiendo alojar arreglos ópticos basados en conexiones paralelas MPO/MTP de 12 o 24 hilos.

¿Cuál es la función del resorte interno en una ferrule MTP flotante?

El resorte interno mantiene una presión mecánica constante y uniforme sobre la ferrule rectangular cuando dos conectores se encuentran completamente acoplados dentro de un adaptador. Al permitir que la ferrule mantenga una condición «flotante», el sistema absorbe las tensiones físicas originadas por el peso físico de los cables troncales, asegurando que los extremos de vidrio de todas las fibras permanezcan en contacto físico continuo sin generar brechas de aire.

¿Qué vida útil en ciclos de acoplamiento ofrece un conector MTP Premium?

Gracias a sus mejoras mecánicas y al uso de pines de alineación elípticos pulidos, un conector MTP Premium está certificado para soportar hasta 500 ciclos de inserción y extracción consecutivos sin experimentar degradaciones significativas en sus parámetros nominales de pérdida por inserción, siempre y cuando se sigan los protocolos adecuados de inspección óptica y limpieza química antes de cada conexión.

¿Cómo influye el formato de modulación PAM4 en las exigencias del cableado multifibra?

La modulación PAM4 transmite el doble de bits por ciclo en comparación con la codificación tradicional NRZ utilizando cuatro niveles de amplitud de señal de luz. Al fragmentar la señal en niveles de voltaje más estrechos, el sistema se vuelve significativamente más sensible al ruido óptico y a las atenuaciones por atenuación de retorno. Esto exige que la infraestructura de cableado MPO/MTP implementada exhiba pérdidas por inserción extremadamente bajas y un control absoluto de la reflectancia en los conectores.

¿Qué longitud máxima puede cubrir un enlace de 400G utilizando cables MPO multimodo OM4?

Los transceptores de 400 Gbps diseñados para operar sobre cables de fibra óptica multimodo OM4 optimizados con láser (como las variantes 400G-SR8 o 400G-SR4.2) poseen un alcance físico nominal limitado por dispersión modal que se extiende típicamente en un rango de 70 a 100 metros. Para cubrir distancias superiores dentro o entre centros de datos metropolitanos, es mandatorio migrar hacia soluciones de transceptores monomodo sobre interfaces MPO APC.
