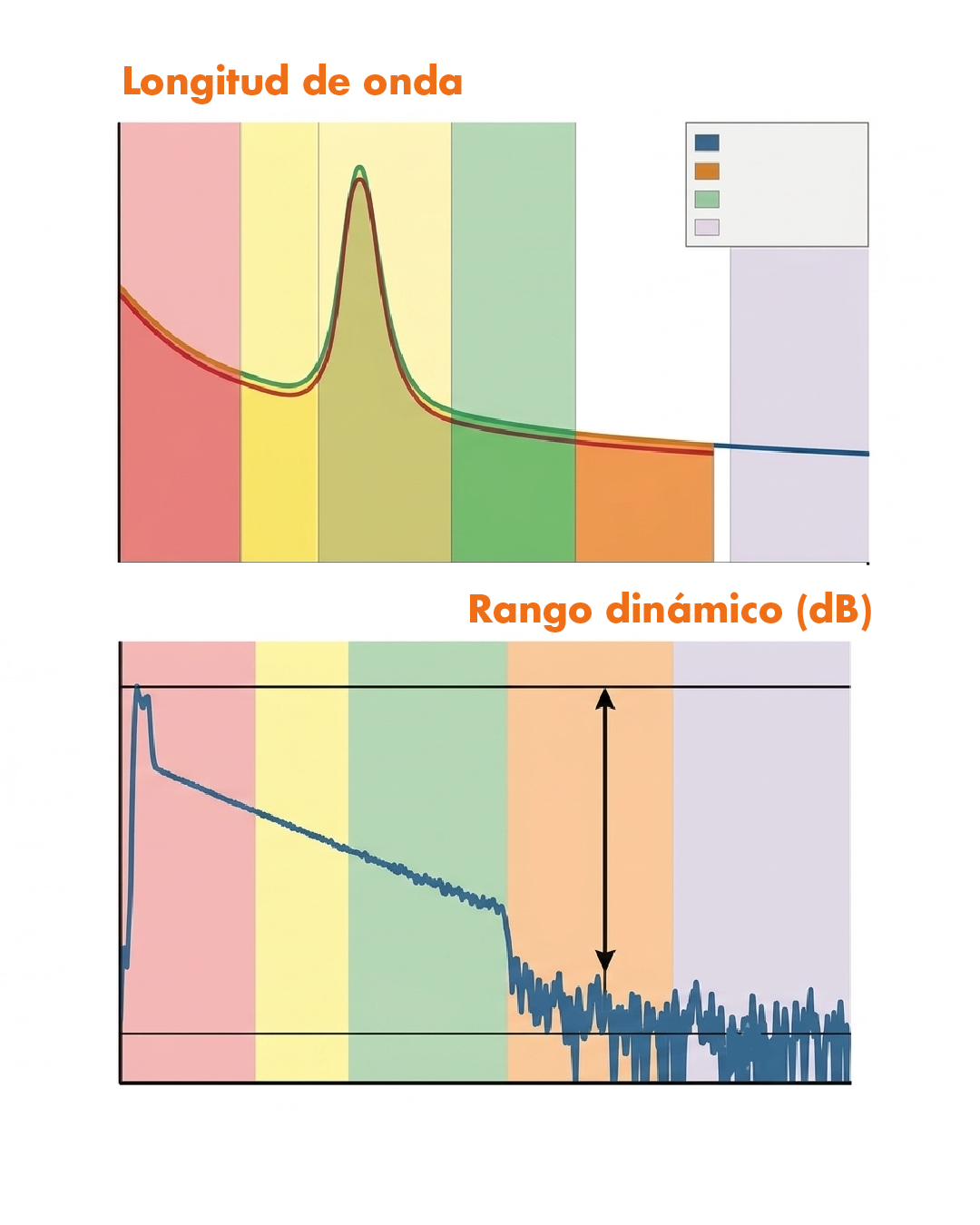

• Longitud de onda :

Determina las ventanas de operación ópticas. Las fibras monomodo (SMF) bajo norma ITU-T G.652.D o G.657 utilizan típicamente 1310 nm (mayor dispersión, menor atenuación por curvatura) y 1550 nm (menor atenuación, crítica para identificar macrocurvaturas).

Por otra parte, la ventana de 1610 nm se reserva para la monitorización de redes activas (fibra viva) fuera de banda. Las fibras multimodo (MMF) operan en 850 nm y 1300 nm.

• Rango dinámico (dB):

Es la diferencia entre el nivel de potencia inicial retrodispersado en el extremo del conector y el nivel de ruido de fondo del receptor.

En consecuencia, este parámetro define la máxima atenuación que el OTDR puede analizar y, por ende, la longitud máxima del enlace medible.

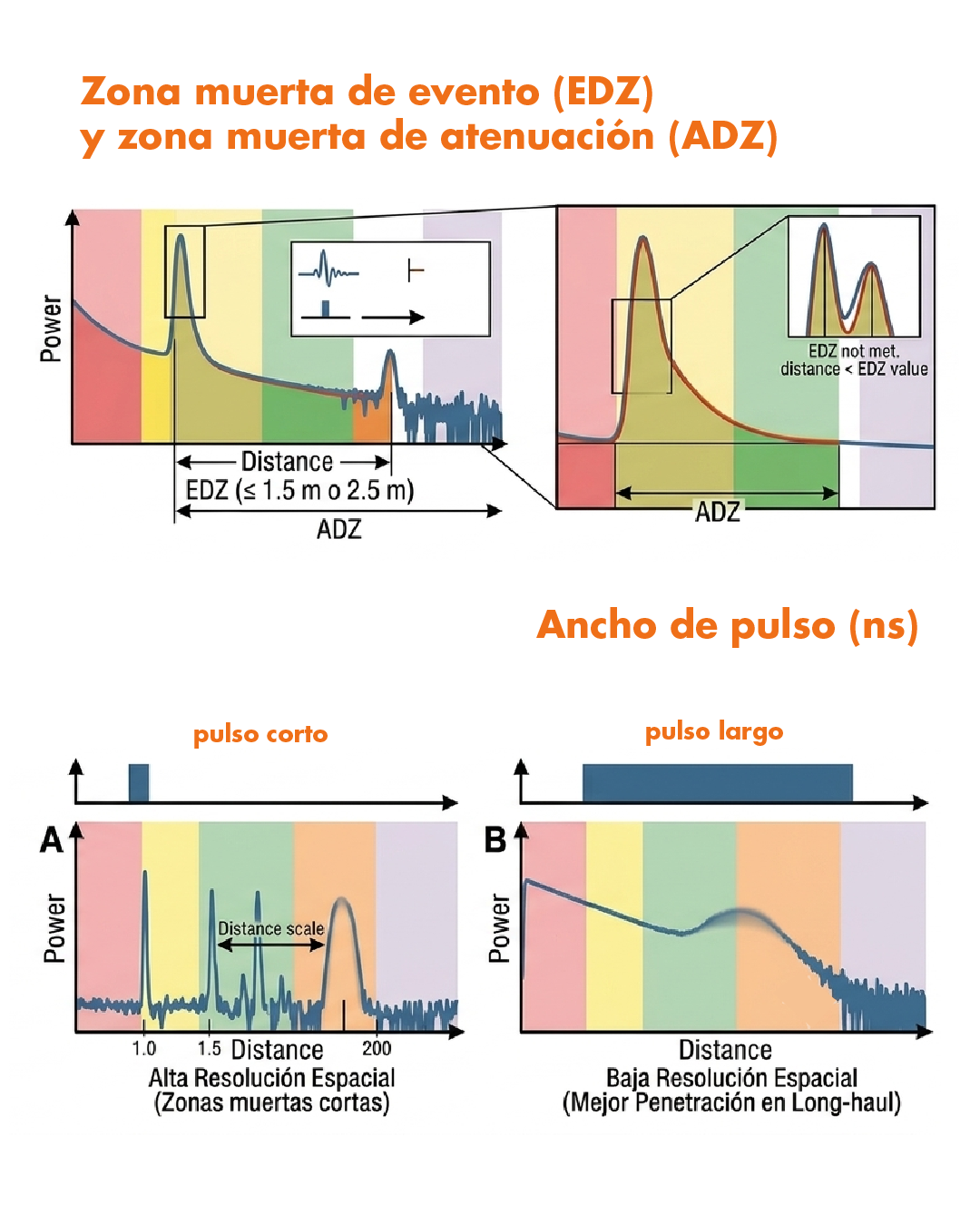

• Zona muerta de evento (EDZ) y zona muerta de atenuación (ADZ):

La EDZ es la distancia mínima tras un evento reflexivo donde se puede detectar otro evento consecutivo (típicamente menor igual 1.5 m o 2.5 m).

Por el contrario, la ADZ es la distancia necesaria para que el receptor se recupere del pulso reflejado y pueda medir con precisión la pérdida por inserción del evento.

• Ancho de pulso (ns):

Duración temporal del pulso de luz inyectado. Por un lado, un pulso corto (e.g., 3 a 10 ns) maximiza la resolución espacial en distancias cortas (zonas muertas reducidas), ideal para redes FTTH.

Por otro lado un pulso largo (e.g., 10,000 a 20,000 ns) maximiza la energía inyectada para penetrar enlaces de larga distancia, sacrificando resolución espacial.

Tabla comparativa de especificaciones técnicas

Análisis técnico detallado por modelo

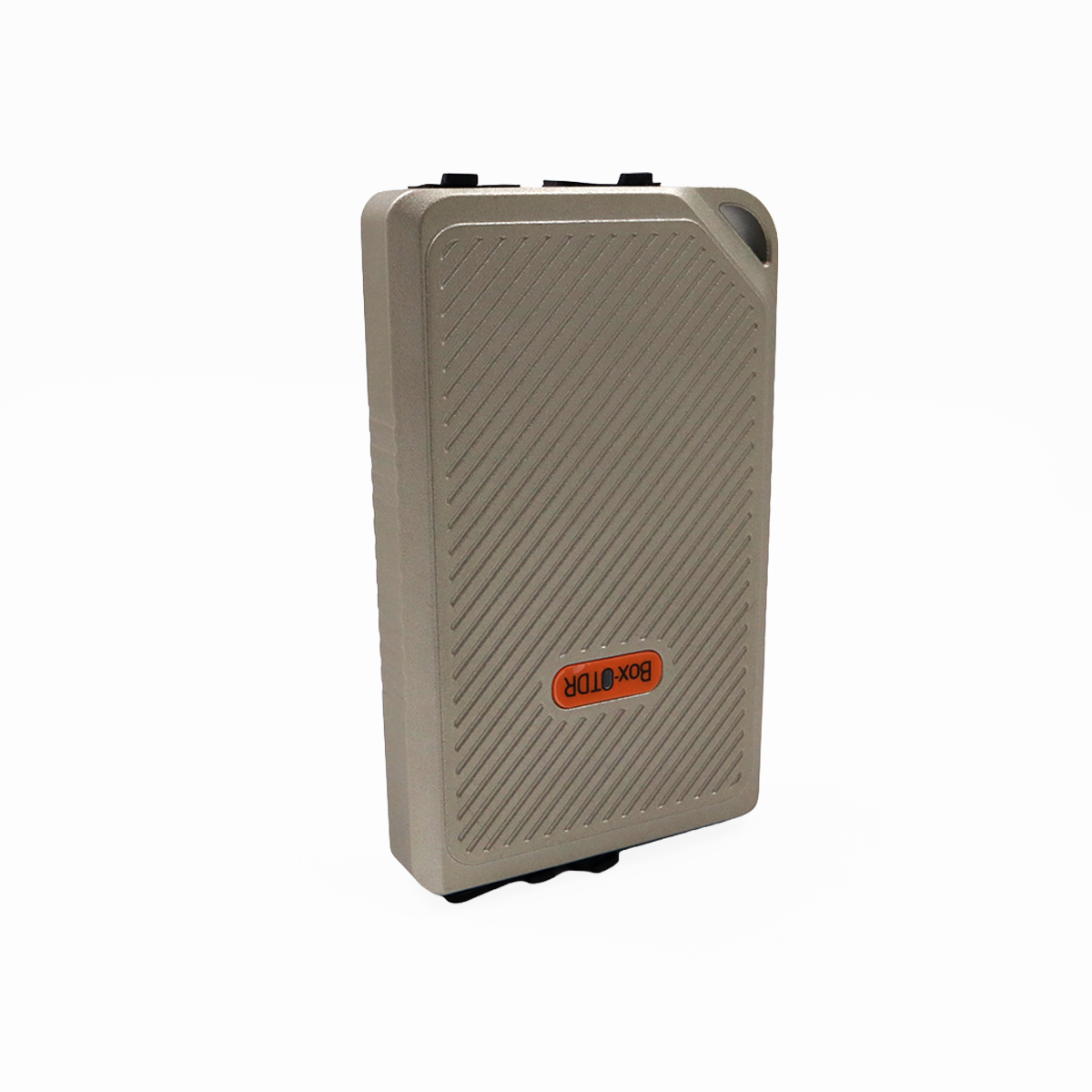

Caja OTDR F2: la revolución del OTDR Box para redes FTTH activas

En primer lugar, es necesario analizar el equipo más disruptivo. La caja OTDR F2 (OTDR Box) representa una disrupción en la instrumentación de campo al suprimir la pantalla física del hardware y delegar el procesamiento de datos y la visualización gráfica a dispositivos móviles o tabletas Android a través de un enlace físico USB Tipo-C.

Monitoreo en vivo (1610 nm):

Su atributo de hardware más crítico es su longitud de onda de 1610 nm con un filtro óptico integrado. Por lo tanto, conforme a la recomendación ITU-T L.41, la monitorización de una red óptica pasiva con capacidad de gigabits (GPON/XGS-PON) debe realizarse en una ventana que no interfiera con las señales de servicio aguas abajo (downstream en 1490/1577 nm) ni aguas arriba (upstream en 1310 nm).

En consecuencia, la inyección a 1610 nm permite evaluar redes vivas directamente sobre hilos que transportan tráfico de datos sin degradar el BER (Bit Error Rate) de los usuarios activos.

Resolución en última milla:

Al contar con una zona ciega de evento menor igual 1.5 m y la capacidad de emitir pulsos ultra cortos de 3 ns, este equipo es óptimo para discriminar eventos muy cercanos entre sí.

Por ejemplo, es ideal para identificar fallas entre los acoplamientos y divisores ópticos ubicados en las cajas NAP (Network Access Point) dentro de la topología FTTH.

Por otra parte, su chasis metálico robusto y un peso ultra ligero de solo 200 gramos lo consolidan como la opción predilecta para el mantenimiento correctivo diario de cuadrillas técnicas urbanas.

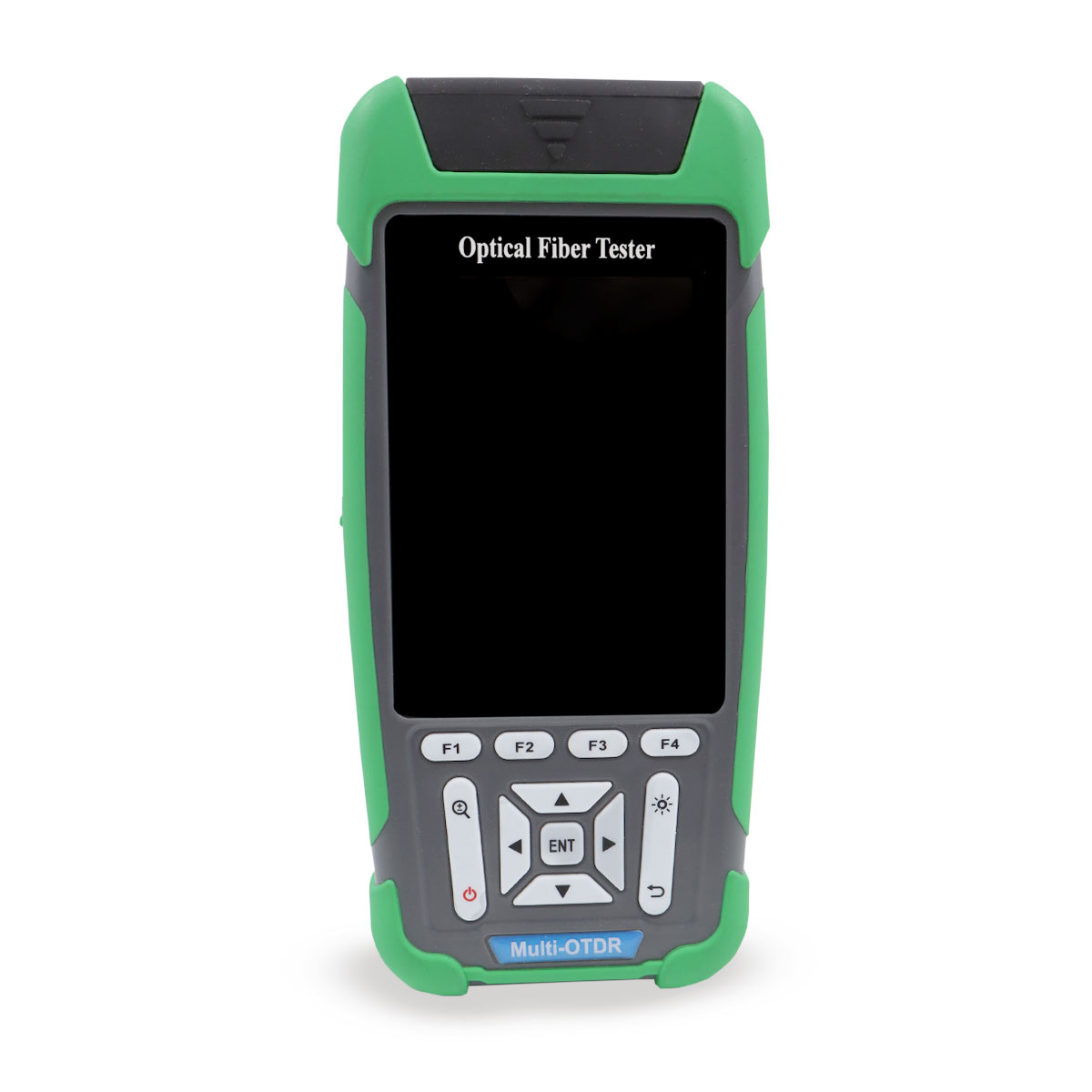

OP-OTDR-3016: el instrumento de mano autónomo y versátil

El OP-OTDR-3016 es un reflectómetro monomodo autónomo equipado con una pantalla LCD de 3.5 pulgadas que proporciona un equilibrio ideal entre portabilidad y capacidades de diagnóstico multímetro en redes oscuras o etapas de despliegue.

Certificación estructural:

Incorpora los láseres tradicionales regulados bajo normas internacionales para la certificación de atenuación estructural de la fibra.

Por lo tanto, con rangos dinámicos de 26 dB en 1310 nm y 24 dB en 1550 nm. Debido a esto, permite evaluar longitudes de enlace de hasta 128 km teóricos, operando con excelente precisión en tramos metropolitanos y de acceso.

Funciones accesorias en campo:

Más allá de las mediciones reflectométricas estándar, este modelo destaca por incluir herramientas que optimizan los tiempos de instrumentación. Por ejemplo, cuenta con un Localizador Visual de Fallas (VFL) de alta potencia  y un Medidor de Potencia Óptica (OPM) calibrado desde 800 nm hasta 1700 nm.

Asimismo, integra un receptor buscador de cables (Wire Tracker) para redes de cobre con lector de continuidad RJ45. En consecuencia, esto lo convierte en un laboratorio portátil para técnicos de cuadrilla integral.

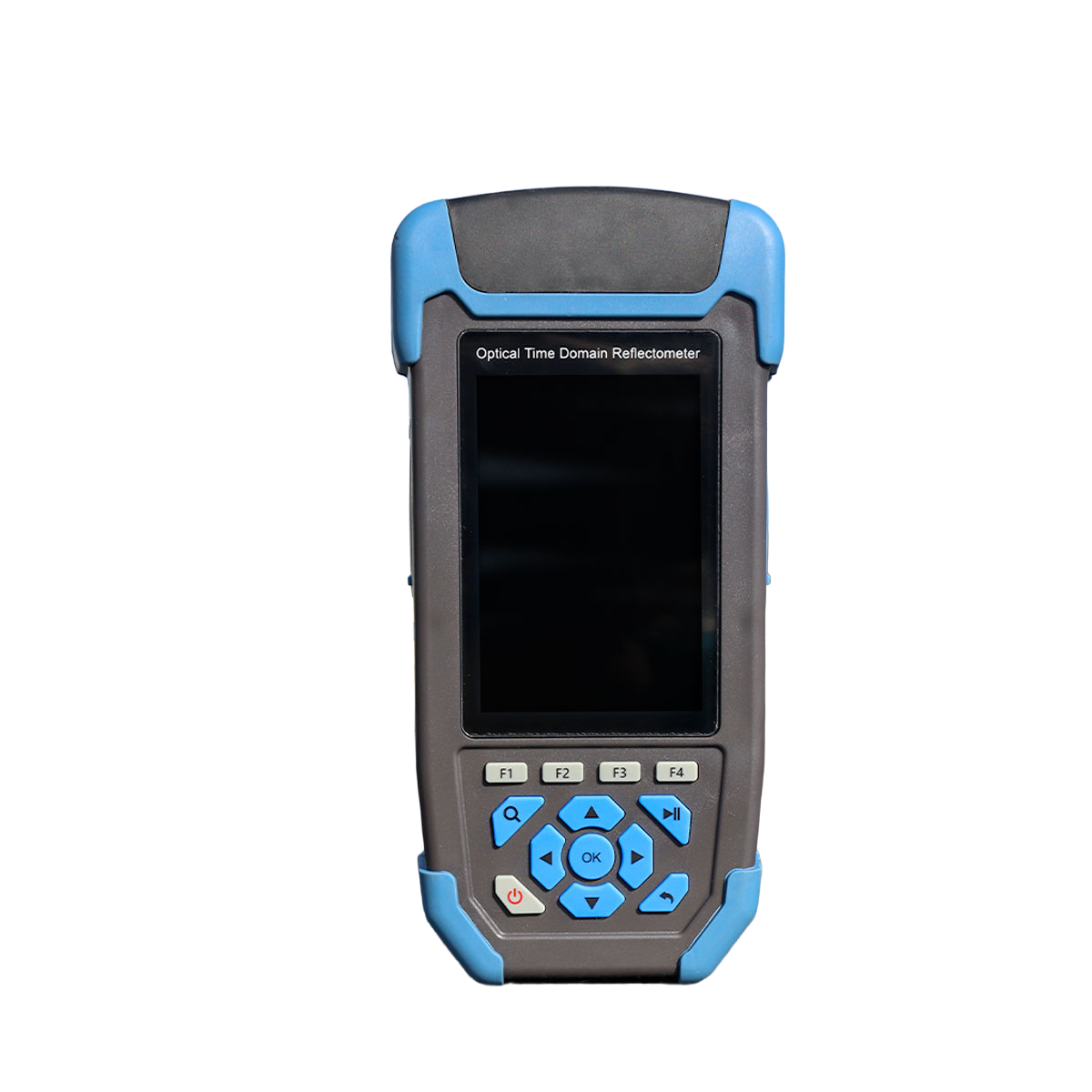

OP-OTDR-3000: fiabilidad y robustez en despliegue de acceso monomodo

El reflectómetro OP-OTDR-3000 está diseñado específicamente para entornos de construcción rudos donde la facilidad de lectura y la autonomía de la batería son prioridades operativas.

Mapeo de eventos inteligente:

En primer lugar, al igual que los modelos superiores, procesa las complejas curvas y pendientes logarítmicas de atenuación y reflexión transformándolas de manera automática en un mapa de eventos lineal e intuitivo.

Por consiguiente, esto mitiga el margen de error humano en la interpretación de eventos por parte del personal de campo menos experimentado, identificando de forma gráfica empalmes defectuosos o dobleces excesivos.

Kit de construcción completo:

Equipado con adaptadores universales SC y FC, un maletín rígido protector contra impactos de grado industrial y consumibles de limpieza (hisopos y toallas), este modelo se enfoca en procesos de instalación inicial. Por otra parte, es ideal para auditorías rápidas de atenuación total en tramos monomodo de hasta 60 km.

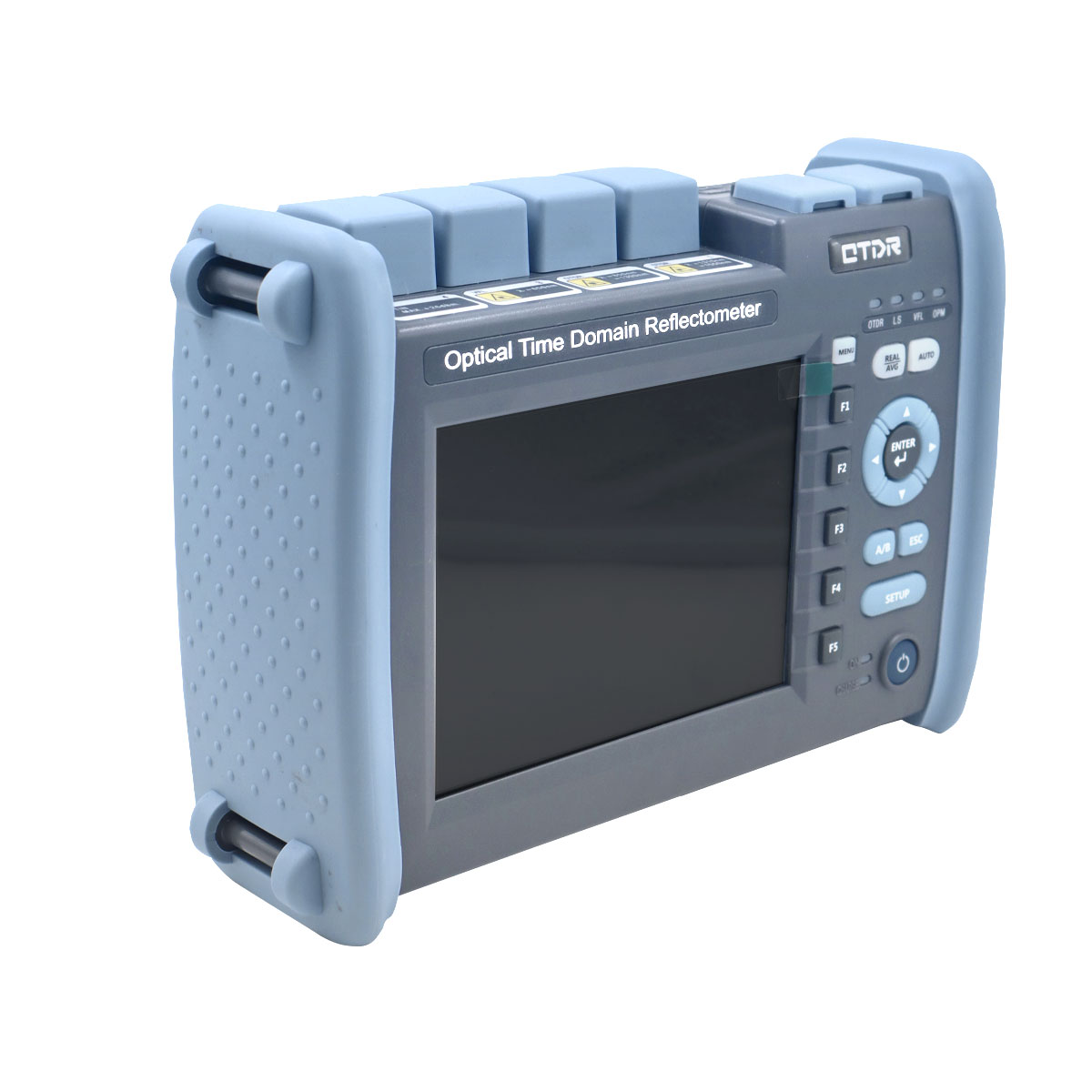

OP-OTDR-ET3302 DUAL: rendimiento premium para infraestructura híbrida y data centers

Para escenarios de alta exigencia donde convergen múltiples tecnologías de cableado estructural, el OP-OTDR-ET3302 DUAL se posiciona como la plataforma de grado superior de FibraMarket.

Óptica dual (monomodo y multimodo):

El ET3302 integra cuatro fuentes láser en un solo equipo: 850 nm / 1300 nm para arquitecturas de planta interna multimodo (OM1 a OM5) y 1310 nm / 1550 nm para redes de transporte de planta externa monomodo. Por lo tanto, esta versatilidad es obligatoria para integradores que operan en centros de datos y redes de campus corporativos.

Capacidad de rango dinámico elevado:

Con opciones de rango dinámico escalables de hasta 37 dB, el equipo puede emitir anchos de pulso extendidos de hasta 20,000 ns. Por lo tanto, es ideal para superar las pérdidas por inserción de cascadas complejas de splitters o certificar enlaces de redes troncales de larga distancia.

Asimismo, su pantalla táctil LCD a color de alta resolución optimiza la interacción con la gráfica, permitiendo realizar análisis manuales multifilamento avanzados. En consecuencia, es posible almacenar hasta 3,000 curvas bajo el formato universal .sor estándar Telcordia (SR-4731).

Preguntas frecuentes (FAQs)

¿Puedo usar un OTDR para ver a través de las paredes y encontrar el cable óptico roto?

No, el OTDR mide exclusivamente los pulsos ópticos que viajan de forma interna por el núcleo de vidrio del hilo de fibra. Para localizar visualmente una ruptura superficial expuesta o dentro de una caja de distribución plástica, se debe activar la función de Localizador Visual de Fallas (VFL), la cual proyecta una luz láser roja visible a lo largo de la fibra.

¿Por qué la pantalla de mi OTDR se queda en blanco o muestra una línea recta sin eventos?

Esto ocurre habitualmente por dos razones: el conector óptico de la fibra está sumamente sucio, bloqueando la salida física del pulso láser, o se está intentando medir una fibra rota justamente a escasos centímetros del puerto del OTDR, quedando la falla atrapada dentro de la zona muerta inicial del hardware. Limpie el conector óptico con herramientas profesionales y use una bobina de lanzamiento.

¿El OTDR puede dañar mis ojos si miro fijamente el conector óptico mientras mide?

Sí, de forma severa. El láser principal del OTDR opera en longitudes de onda del espectro infrarrojo no visible (1310, 1550 o 1610 nm). Aunque el ojo humano no perciba luz alguna saliendo del puerto, el haz de luz enfocado posee suficiente densidad energética infrarroja para quemar de forma permanente las células de la retina sin generar dolor inmediato. Jamás se debe mirar directamente un puerto óptico activo

¿El OTDR puede dañar mis ojos si miro fijamente el conector óptico mientras mide?

Sí, de forma severa. El láser principal del OTDR opera en longitudes de onda del espectro infrarrojo no visible (1310, 1550 o 1610 nm). Aunque el ojo humano no perciba luz alguna saliendo del puerto, el haz de luz enfocado posee suficiente densidad energética infrarroja para quemar de forma permanente las células de la retina sin generar dolor inmediato. Jamás se debe mirar directamente un puerto óptico activo.

¿Por qué la distancia que marca mi OTDR es más larga que la distancia real de la calle o la zanja?

Esto se debe al factor de exceso de fibra u ondulación. Dentro de las estructuras de los tubos holgados en cables de planta externa, los hilos de fibra no viajan de manera completamente recta, sino en una espiral helicoidal diseñada para soportar las tensiones de tracción mecánica y cambios de temperatura. Por lo tanto, físicamente el hilo de fibra óptica es entre un 1% y 3% más largo que la cubierta externa plástica del cable y la trayectoria de la obra civil.

¿Un OTDR de fibra monomodo sirve para medir la fibra de un cable multimodo?

No de manera correcta. Si se conecta un OTDR monomodo a una fibra multimodo, la gran disparidad de diámetros de núcleo (9 micrómetros de monomodo frente a 50 o 62.5 micrómetros de multimodo) provocará un acoplamiento deficiente. La luz se esparcirá de forma errática en el núcleo ancho, generando pérdidas de inserción masivas e irreales en la traza y saturando el software, lo que anula cualquier validez del diagnóstico técnico. Para redes multimodo se debe emplear un hardware específico como el módulo dual del modelo OP-OTDR-ET3302.

¿Cuál es la diferencia técnica entre la zona muerta de evento (EDZ) y la zona muerta de atenuación (ADZ)?

La Zona Muerta de Evento (EDZ) es la distancia mínima requerida por el OTDR tras una reflexión de Fresnel para identificar otro evento reflexivo consecutivo. La Zona Muerta de Atenuación (ADZ) es la distancia más larga que necesita el instrumento para que el diodo receptor se recupere del nivel de saturación óptica y pueda volver a medir con precisión la pérdida por inserción (atenuación en dB) de un evento posterior.

¿Por qué es obligatorio utilizar una bobina de lanzamiento al realizar pruebas con un OTDR?

La bobina de lanzamiento (un carrete de fibra óptica calibrado de longitud conocida, típicamente de 500 m a 1 km) es obligatoria para mitigar el efecto de la zona muerta inicial del reflectómetro. Permite que el pulso de luz inyectado se estabilice fuera del instrumento, haciendo posible medir la pérdida por inserción, la atenuación y la reflectancia del primer conector de la red bajo prueba.

¿Cómo permite la Caja OTDR F2 realizar mediciones sin interrumpir el servicio de internet del cliente?

La Caja OTDR F2 opera de forma exclusiva en la longitud de onda de 1610 nm. Al ser una longitud de onda fuera de banda con respecto a los canales de transmisión activos de redes GPON y XGS-PON (1310 nm aguas arriba, 1490/1577 nm aguas abajo), las señales de datos y los pulsos de prueba óptica coexisten en el mismo hilo de fibra sin provocar colisiones ni degradar el tráfico activo.

¿Qué significa el formato de archivo .sor generado por los OTDR de FibraMarket?

El formato . sor (Standard OTDR Record) es una extensión de archivo binario universal normalizada por Telcordia Technologies bajo la especificación SR-4731. Almacena la matriz de puntos de datos de reflectometría, parámetros de configuración del pulso, pérdidas, reflectancias y metadatos de la prueba, permitiendo su análisis posterior en softwares de ingeniería multiplataforma

¿Cuándo se debe configurar un ancho de pulso corto (e.g., 3 ns o 5 ns) en el reflectómetro?

Se debe configurar un ancho de pulso corto en redes ópticas de corta distancia con alta densidad de elementos ópticos, como redes de acceso FTTH o redes LAN de Data Centers. Un pulso corto incrementa sustancialmente la resolución espacial y minimiza las zonas muertas, permitiendo delimitar tramos cortos entre splitters o conectores interconectados

¿Qué impacto técnico tiene un ancho de pulso largo (e.g., 20,000 ns) en las gráficas de medición?

Un ancho de pulso largo inyecta una cantidad significativamente mayor de energía lumínica a la fibra, incrementando el rango dinámico útil para realizar mediciones en enlaces de larga distancia. No obstante, penaliza gravemente la resolución espacial al ampliar las zonas muertas, ocultando los eventos físicos cercanos bajo una misma traza difusa.

¿Cómo se alimenta eléctricamente la caja OTDR F2 en campo?

No requiere baterías internas pesadas ni fuentes de alimentación AC. El equipo se alimenta directamente del bus de energía del smartphone o tableta conectado a través del cable Tipo-C, consumiendo una potencia muy baja de menor igual a 2W.

¿Por qué el modelo OP-OTDR-ET3302 se denomina OTDR dual?

Se denomina dual porque integra arquitecturas de hardware óptico independientes para caracterizar tanto fibras ópticas monomodo (SM) en ventanas de 1310/1550 nm como fibras multimodo (MM) en 850/1300 nm. Esto capacita a un único instrumento para evaluar infraestructura LAN/data centers y enlaces de planta externa.

¿Qué es el índice de refracción de grupo (IOR) y por qué afecta la precisión métrica del OTDR?

El IOR (Index of Refraction) es la relación entre la velocidad de la luz en el vacío y la velocidad de la luz dentro del núcleo de la sílice dopada de la fibra óptica. Debido a que el OTDR calcula la distancia basándose en el tiempo de ida y vuelta del pulso óptico, configurar un IOR erróneo (e.g., desfasado del valor real del fabricante como 1.468) desplazará de forma lineal la localización exacta de los eventos en el mapa métrico.

¿Qué tipo de conector óptico utiliza la caja OTDR F2 nativamente y por qué es crítico respetarlo?

La Caja OTDR F2 cuenta con un puerto de interfaz física pulido bajo la norma APC (Angled Physical Contact), identificable por su color verde. Conectar un cable con pulido UPC (azul) directamente a este puerto dañará permanentemente el acoplamiento mecánico interno por fricción geométrica y generará una reflectancia masiva, saturando el receptor óptico y falseando las lecturas

¿Para qué sirve la función de mapa de eventos integrada en los equipos distribuídos por FibraMarket?

El mapa de eventos es un algoritmo de software que analiza los coeficientes de retrodispersión de Rayleigh y los picos de reflexión de Fresnel de la traza tradicional para convertirlos automáticamente en un diagrama de bloques lineal con iconos simplificados. Traduce pérdidas en dB y reflexiones en distancias comprensibles sin requerir interpretación experta de pendientes.

¿Qué norma rige las mediciones de atenuación en la planta externa monomodo?

Las mediciones y criterios de aceptación se rigen principalmente por los estándares internacionales de la Unión Internacional de Telecomunicaciones ITU-T G.652 (fibra monomodo estándar), ITU-T G.657 (fibra inmune a macrocurvaturas) y las normas de cableado estructurado ANSI/TIA-568.3-D.

¿Cómo influye el rango dinámico en la selección de un OTDR para proyectos metropolitanos?

El rango dinámico define la capacidad del equipo para superar las pérdidas ópticas intrínsecas del trayecto y sus componentes. Para proyectos metropolitanos de mediana distancia (40 a 80 km), se requiere un rango dinámico mínimo de entre 30 y 35 dB para garantizar que el extremo final de la fibra se encuentre por encima del umbral de ruido del instrumento.

¿Cuál es el propósito de integrar un puerto RJ45 con wire tracker en el modelo OP-OTDR-3016?

Su propósito es unificar las herramientas necesarias para técnicos que realizan instalaciones híbridas o de última milla. Permite validar tanto el tramo troncal de fibra óptica como el cableado UTP de cobre hacia los routers residenciales u ONTs, detectando fallas de continuidad, mapeo de hilos y distancias cortas de red.

¿Cuál es la diferencia entre un evento reflexivo y un evento no reflexivo en una traza de OTDR?

Un evento reflexivo produce un pico abrupto hacia arriba en la gráfica debido a un cambio drástico en el índice de refracción del medio, característico de conectores ópticos o rupturas de fibra limpias. Un evento no reflexivo se manifiesta únicamente como una caída escalonada en el nivel de potencia de la traza, típica de empalmes por fusión o macrocurvaturas.

¿Qué nivel de potencia de salida y seguridad láser maneja el VFL de estos instrumentos?

Los localizadores visuales de fallas integrados típicamente entregan potencias de salida de mayor igual 5 mW a mayor igual 10 mW en longitudes de onda visibles rojas de 650 nm. Están clasificados bajo seguridad láser clase III, lo que significa que la visión directa al conector óptico activo puede provocar daños oculares permanentes e irreversibles.
