Acopladores de fibra óptica: Rendimiento óptico y mitigación de atenuación

Clasificación técnica por tipo de conector y pulido

La estandarización de los acopladores está directamente ligada a las geometrías de los conectores que reciben. En el entorno de las redes de acceso FTTH, dominan tres tipos específicos regulados bajo la normativa TIA/EIA-604:

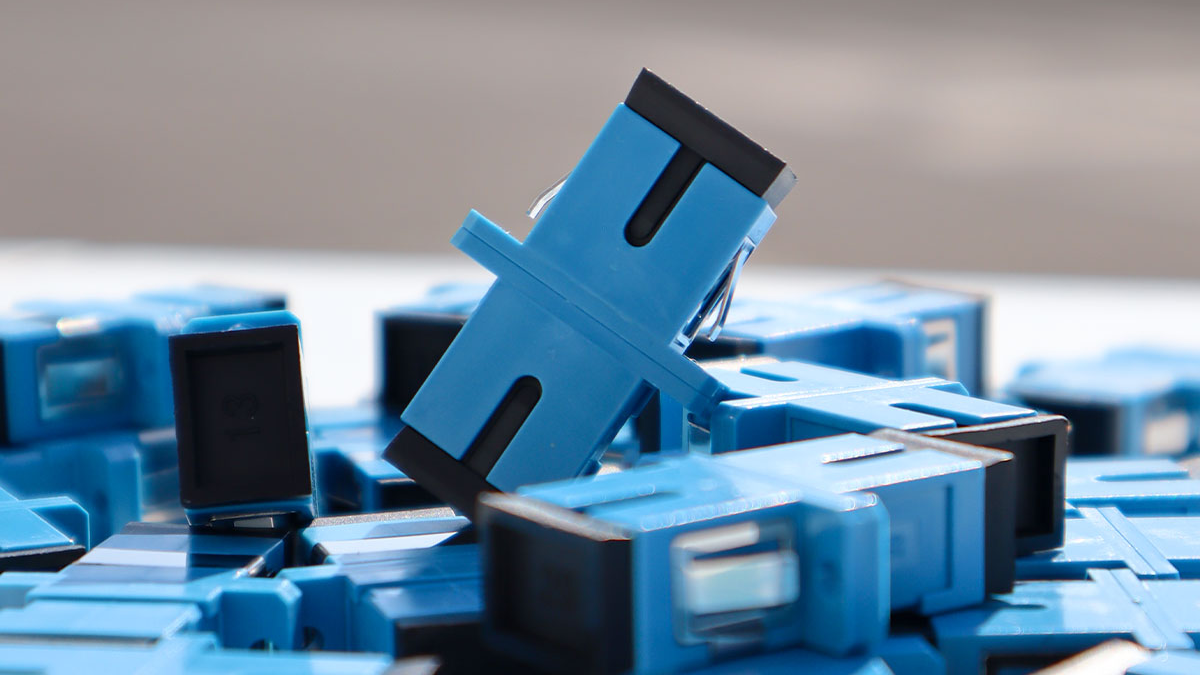

A. Acopladores SC (Subscriber Connector)

El acoplador SC se define por su mecanismo de acoplamiento tipo push-pull (presionar y jalar) con un casquillo o ferrule de 2.5 mm de diámetro. Es el estándar indiscutible en las cajas de distribución (cajas NAP/CTO) y en los routers/ONT de usuario final debido a su excelente estabilidad mecánica y facilidad de operación en espacios reducidos.

B. Acopladores LC (Lucent Connector)

El acoplador LC utiliza un casquillo miniaturizado de 1.25 mm de diámetro y un mecanismo de retención por pestillo similar al de un conector RJ-45. Por lo tanto, el acoplador LC permite duplicar la densidad de puertos en paneles de parcheo (ODF) de centrales telefónicas o Data Centers, optimizando el espacio en racks de alta concentración.

Pérdidas por inserción (IL) y presupuesto de potencia

La pérdida por inserción (Insertion Loss – IL) es la cantidad de potencia óptica que se pierde al transitar a través del acoplador, expresada en decibeles dB.

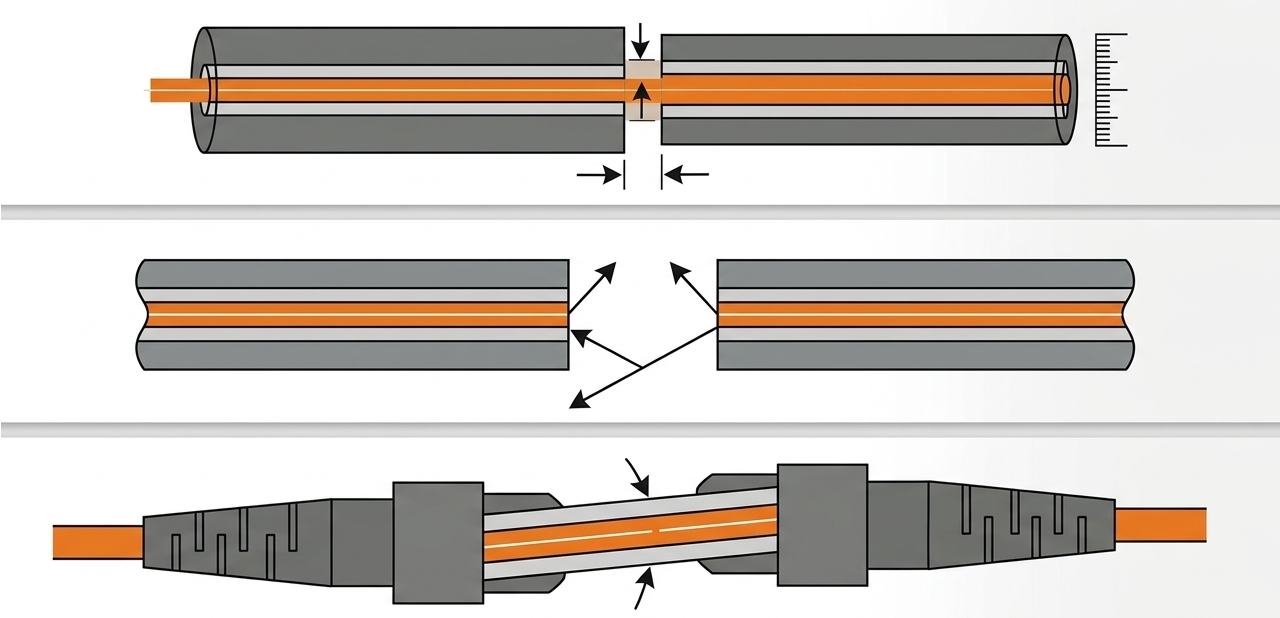

La atenuación total en un punto de acoplamiento no depende únicamente del conector, sino de la calidad de los componentes del adaptador pasivo. Los tres errores de alineación que un acoplador de alta gama debe suprimir son:

1. Desalineación Lateral (Excentricidad): Ocurre cuando los centros de los dos núcleos ópticos no coinciden geométricamente. Un desfase de tan solo 1 um en fibras monomodo de 9um de núcleo puede elevar la pérdida por encima de los 0.5 dB

2. Separación Longitudinal (Gap): Espacio de aire entre las caras de los casquillos. Si los casquillos no hacen contacto físico continuo, se produce un cambio drástico en el índice de refracción (vidrio-aire-vidrio), induciendo pérdidas por reflexión de Fresnel.

3. Desalineación Angular: Cuando los conectores entran con una ligera inclinación respecto al eje óptico central.

C. Pulido: UPC vs. APC

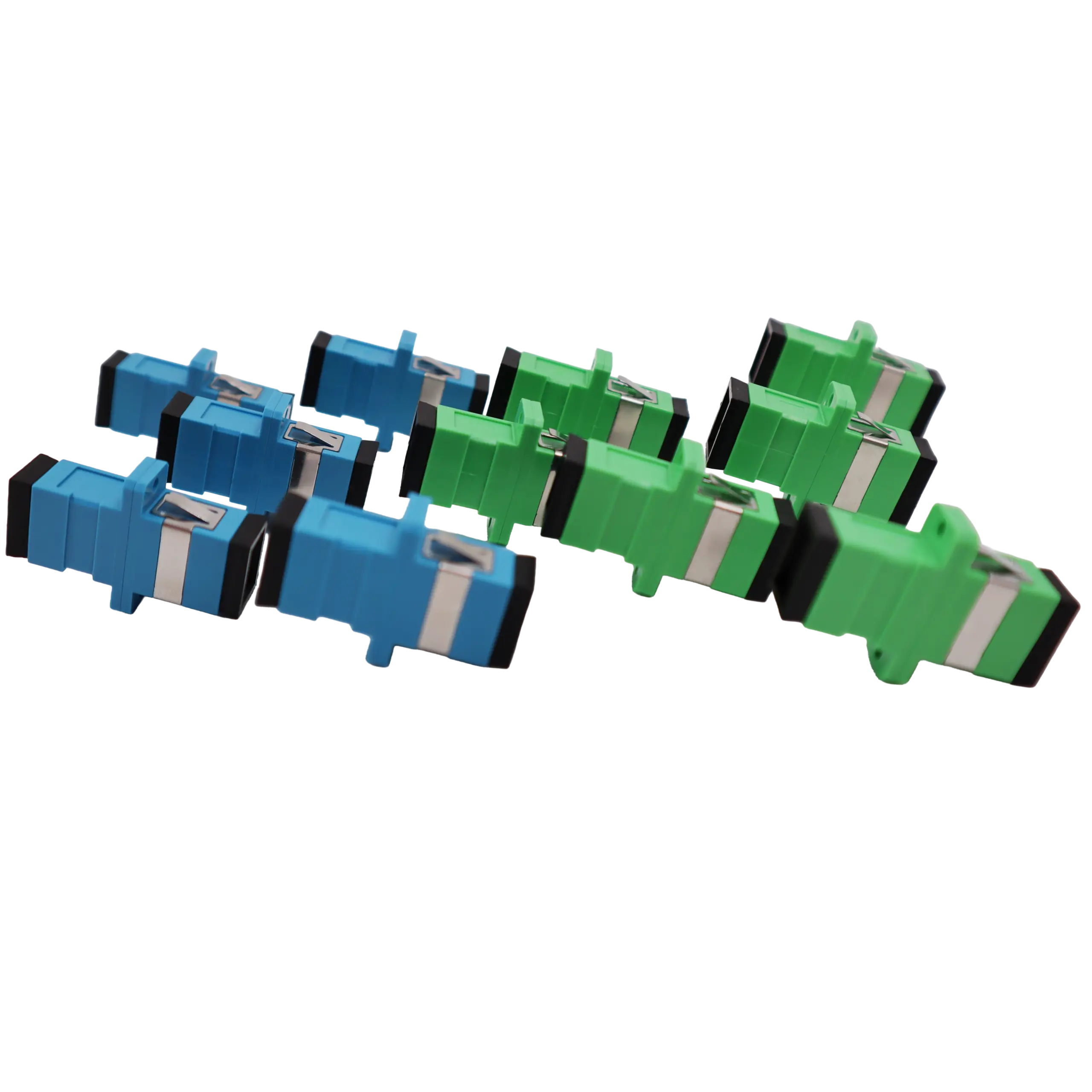

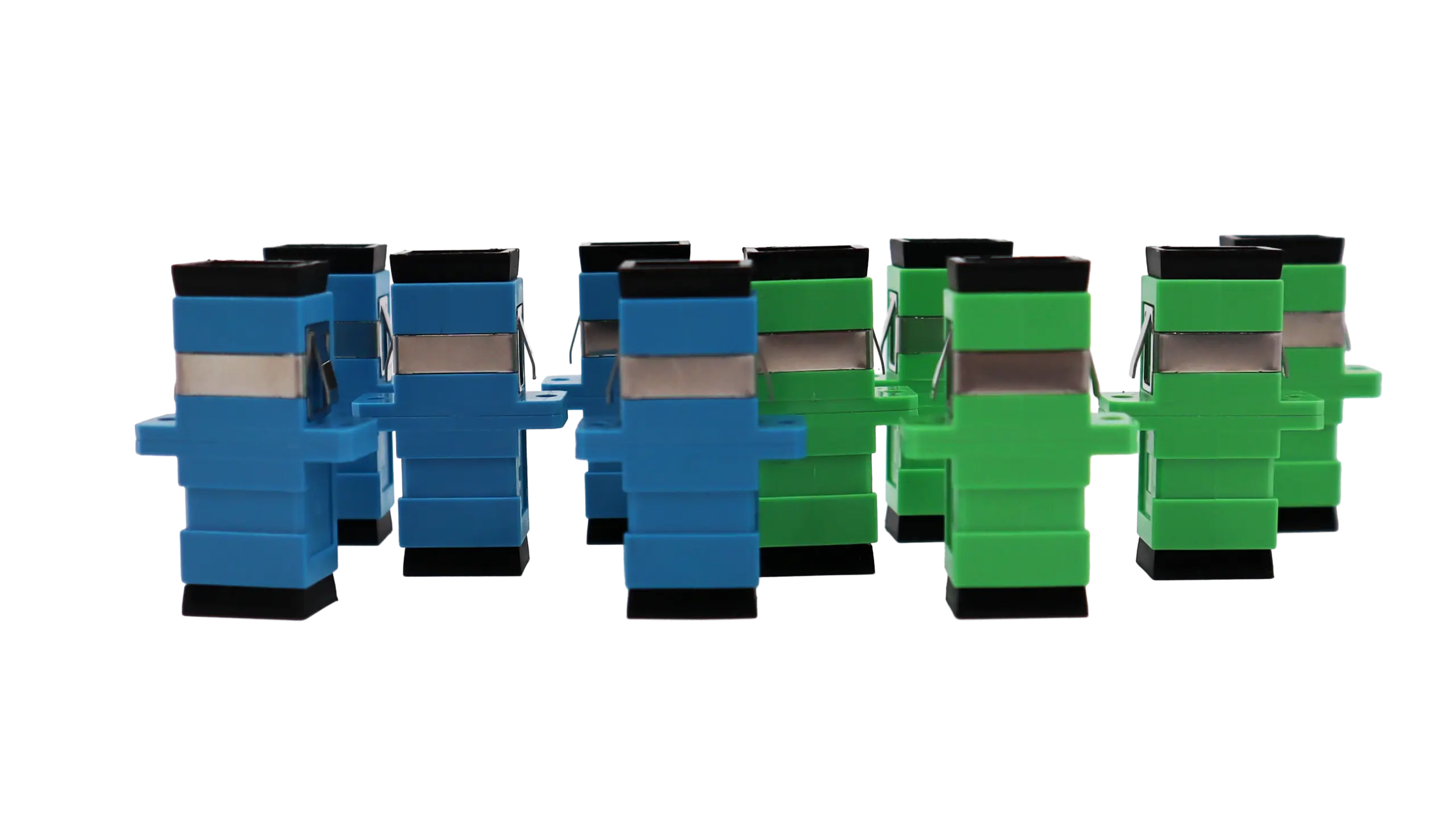

El rendimiento de un acoplador se ve drásticamente afectado por el tipo de pulido del conector que aloja. Los acopladores se diferencian internamente y por código de colores (TIA-568-C.3) para garantizar la compatibilidad:

• Pulido UPC (Ultra Physical Contact – Color Azul): El acoplador aloja conectores con extremos planos pero ligeramente curvos. Presenta una pérdida de retorno típica superior a 50 dB. Se emplea principalmente en redes de datos tradicionales y transporte digital de señal.

• Pulido APC (Angled Physical Contact – Color Verde): El acoplador aloja conectores cuyo extremo está pulido en un ángulo exacto de 8°. Este diseño desvía las reflexiones traseras hacia el revestimiento (cladding) de la fibra en lugar de regresar a la fuente emisora. Presenta una pérdida de retorno superior a 60 dB.

Por esta razón, en redes FTTH que transportan servicios de video analógico (RF overlay) o altas tasas de transmisión en longitudes de onda densas (como XGS-PON en 1577 nm), el uso de acopladores y conectores APC verdes es mandatorio para prevenir el ruido por reflexión de retorno óptica (ORL).

Criterios de selección mecánica y ambiental en redes FTTH

El ingeniero de planta externa debe evaluar las condiciones operativas donde operará el acoplador para evitar degradaciones prematuras de la atenuación.

A. Ciclos de acoplamiento y durabilidad mecánica

Cada vez que un técnico de campo desconecta y vuelve a conectar un jumper en una CTO para dar de alta a un usuario, la manga interna sufre un desgaste por fricción. Los acopladores de Zirconia de grado telecomunicaciones garantizan una durabilidad de 500 ciclos de inserción sin que la pérdida se incremente más de 0.1 dB, superando por amplio margen a los componentes genéricos que pierden retención mecánica tras las primeras decenas de operaciones.

B. Configuraciones de densidad: simplex, duplex y quadruplex

Dependiendo del espacio disponible en el hardware de conexión, los acopladores se seleccionan en configuraciones específicas:

• Simplex: Aloja un solo conector. Común en rosetas residenciales y CTOs tradicionales de 8 o 16 puertos.

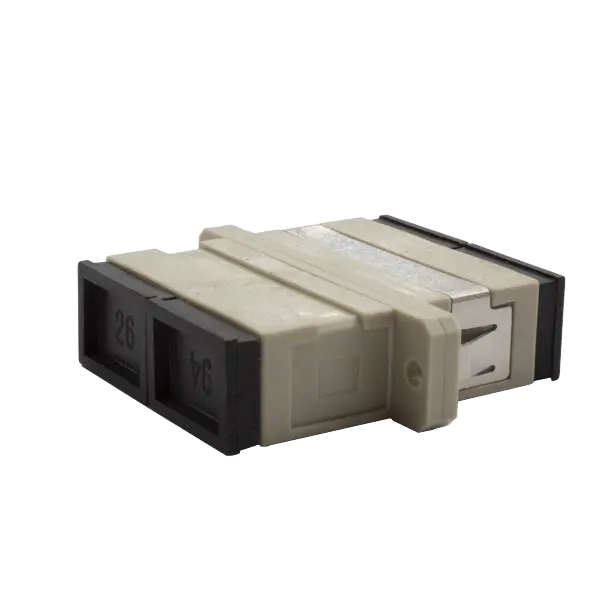

• Duplex: Aloja dos conectores en un cuerpo unificado. Utilizado ampliamente en charolas de distribución de ODFs de 24 o 48 hilos.

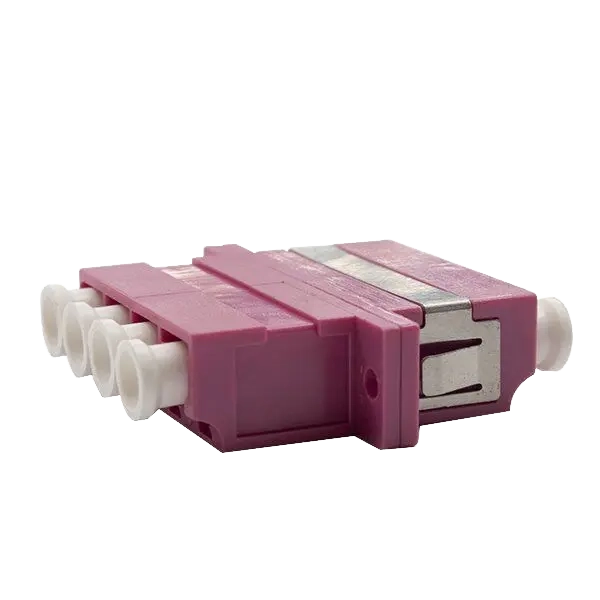

• Quadruplex: Aloja cuatro conectores (característico de los formatos LC). Maximiza los puertos por unidad de rack en centrales congestionadas.

C. Sistemas de montaje: con brida (flange) vs. sin brida

Los acopladores con brida integrada incluyen orejetas laterales para fijación mediante tornillos o clips mecánicos, ideal para ambientes con vibraciones (como postería urbana sujeta a viento). Los modelos sin brida utilizan clips de presión laterales compactos para encajar en paneles de parcheo de alta densidad donde cada milímetro cuenta.

Preguntas frecuentes (FAQs)

¿Cuál es la función principal de un acoplador de fibra óptica en una red FTTH?

La función principal es alinear de manera ultraprecisa los casquillos de dos conectores de fibra óptica, garantizando que los núcleos monomodo queden perfectamente concéntricos para permitir el paso de la luz con la menor atenuación posible.

¿Por qué los acopladores para redes FTTH suelen ser de color verde?

El color verde indica que el acoplador está diseñado para alojar conectores con pulido APC (Angled Physical Contact), los cuales tienen un ángulo de 8° que reduce significativamente la reflexión óptica, un parámetro crítico para servicios de video y señales de alta potencia.

¿Qué ocurre si conecto un jumper azul (UPC) en un acoplador verde que tiene del otro lado un jumper verde (APC)?

Se genera una desalineación longitudinal severa y un acoplamiento imperfecto entre la cara plana (UPC) y la cara angulada (APC). Esto provoca una pérdida por inserción catastrófica (frecuentemente superior a los 3 dB y niveles destructivos de reflexión de retorno que degradan los transmisores de la central.

¿Cuál es la pérdida por inserción máxima aceptable para un acoplador monomodo según las normas?

Bajo los estándares de la norma IEC 61753-1, la pérdida máxima aceptable para un adaptador de grado telecomunicaciones en campo es de 0.30 dB, aunque el valor promedio óptimo de operación debe rondar entre 0.10 dB  y 0.20 dB.

¿Qué diferencia material existe entre una manga de alineación de zirconia y una de bronce fosforado?

La manga de Zirconia (cerámica) ofrece una tolerancia geométrica extrema, dureza y estabilidad térmica absoluta, siendo obligatoria para fibra monomodo 9 um. El bronce fosforado se desgasta más rápido y tiene menor precisión, por lo que solo se acepta en enlaces de fibra multimodo 50 um.

¿Cómo influyen los acopladores en las lecturas de un evento con OTDR?

En una gráfica de OTDR, el acoplador (junto con los conectores asociados) se manifiesta como un evento no reflectivo o reflectivo combinado, mostrando un escalón de atenuación hacia abajo. Si el acoplador está sucio o dañado, el OTDR registrará un pico de reflexión excesivo y un escalón de pérdida fuera de la norma.

¿Qué significa que un acoplador de fibra óptica sea simplex o duplex?

Un acoplador Simplex cuenta con una sola cavidad interna para conectar una línea de fibra óptica (un hilo), mientras que un acoplador Duplex integra dos cavidades independientes en una sola estructura plástica para gestionar dos hilos simultáneamente.

¿Los acopladores de fibra óptica requieren limpieza regular?

Sí, de forma absoluta. El interior de la manga de alineación acumula polvo, aceites de la piel y residuos microplásticos. FibraMarket recomienda limpiar el acoplador con cartuchos de limpieza tipo One-Click (de 1.25 mm o 2.5 mm según corresponda) antes de cada inserción para evitar contaminación cruzada.

¿Qué es el shutter o compuerta de protección en un acoplador óptico?

Es una pestaña plástica retráctil interna o externa accionada por resorte que bloquea mecánicamente la salida de luz cuando no hay un conector instalado. Cumple una doble función: proteger los ojos de los operarios de la radiación láser invisible y evitar la entrada de polvo ambiental.

¿Qué norma internacional estandariza las dimensiones físicas de los acopladores SC y LC?

Las dimensiones mecánicas y los perfiles de acoplamiento están regulados internacionalmente por la serie de normas IEC 61754 y la norma norteamericana TIA/EIA-604.

¿El uso de acopladores afecta la compatibilidad con las fibras ITU-T G.657.A2 de curvatura optimizada?

No, los acopladores mecánicos son transparentes al tipo de fibra interna del jumper, siempre y cuando el diámetro del casquillo sea el correcto (2.5 mm para SC y 1.25 mm para LC). Son perfectamente compatibles con cables troncales G.652.D y cables drop G.657.

¿Cuál es el impacto ambiental de un acoplador instalado en una CTO de planta externa?

Los acopladores destinados a planta externa deben resistir rangos térmicos extendidos (típicamente de -40°C  a  +85°C ) bajo la norma Telcordia GR-326-CORE. Si el material plástico es de baja calidad, el calor extremo deforma la estructura, provocando desalineación axial y pérdida de señal en horas de máxima radiación solar.
