Código de Codigo de Colores MPO MTP(Norma TIA-598-D)
La evolución de los centros de datos en la República Mexicana exige infraestructuras de alta densidad capaces de soportar migraciones hacia 400G y 800 Gbps. En este contexto, para optimizar el despliegue de estas redes, dominar el codigo de colores mpo mtp bajo la norma TIA-598-D es un requisito indispensable. Incluso, regular la codificación visual de las fibras evita costosos errores de polaridad y desalineación en arquitecturas multifibra. Del mismo modo, en esta guía técnica, analizaremos las especificaciones exactas para la identificación de hilos en conectores de alta densidad MPO y MTP.
Fundamentos del código de colores según la norma TIA-598-D
El código de colores para fibra óptica es un sistema estandarizado que permite a los ingenieros identificar hilos individuales dentro de un cable multifibra. Especificamente, en términos sencillos, la norma estadounidense TIA-598-D define una secuencia matemática de 12 colores únicos. Asimismo, esta secuencia se repite de forma cíclica para estructurar redes de telecomunicaciones organizadas. Adicionalmente, este estándar internacional es totalmente compatible con las directrices de la ITU-T, garantizando así la interoperabilidad global de los componentes.
Tabla 1: Secuencia oficial de los 12 colores de fibra óptica (TIA-598-D)
| Posición de Fibra | Color Oficial | Código Hexadecimal Sugerido | Identificación Técnica |
| Hilo 1 | Azul (Blue) | ■ Azul | Fibra de inicio de tubo / Cinta |
| Hilo 2 | Naranja (Orange) | ■ Naranja | Fibra de respaldo primario |
| Hilo 3 | Verde (Green) | ■ Verde | Canal óptico de alta prioridad |
| Hilo 4 | Marrón (Brown) | ■ Marrón | Control de trayectoria intermedio |
| Hilo 5 | Gris (Grey) | ■ Gris | Slate |
| Hilo 6 | Blanco (White) | ■ Blanco | Conectorización de dispersión |
| Hilo 7 | Rojo (Red) | ■ Rojo | Marcación de carril crítico |
| Hilo 8 | Negro (Black) | ■ Negro | Absorción de luz / Identificador |
| Hilo 9 | Amarillo (Yellow) | ■ Amarillo | Tradicional en chaquetas monomodo |
| Hilo 10 | Violeta (Violet) | ■ Violeta | Ruta de retorno secundaria |
| Hilo 11 | Rosa (Rose) | ■ Rosa | Enlace de baja atenuación |
| Hilo 12 | Aqua (Aqua) | ■ Aqua | Tradicional en chaquetas OM3/OM4 |
La 1era capa: Identificación de los hilos 1 al 12 en conectores MPO/MTP
Para empezar un conector MPO de 12 hilos alinea todas sus fibras en un solo arreglo lineal encapsulado por una ferrule rectangular. Por esta razón, es crucial saber mapear la posición exacta de cada color para no cruzar los canales de transmisión con recepción.
¿Cómo se leen las posiciones en la ferrule?
Si realizamos una inspección visual correcta, el técnico debe sostener el conector con la muesca de orientación (key) hacia arriba. De este modo, las posiciones del codigo de colores mpo mtp se leen estrictamente de izquierda a derecha:
-
Posición izquierda extrema (Pin 1): Aloja el hilo de color Azul.
-
Posición derecha extrema (Pin 12): Aloja el hilo de color Aqua.
A partir de esto, el orden interno respeta fielmente la secuencia de la Tabla 1. Si se utiliza un esquema de ópticas paralelas Base-8 para transceptores como el QSFP-DD, solo se activan las posiciones de los extremos.
Por consiguiente, los pines del 1 al 4 transmiten señales (Tx) y los pines del 9 al 12 reciben datos (Rx). En contraste, las cuatro posiciones centrales (pines 5, 6, 7 y 8) permanecen completamente inactivas y actúan como hilos oscuros redundantes.
El reto de la alta densidad: ¿Cómo se ordenan los hilos del 13 al 24?
Los conectores MPO/MTP de 24 hilos no ensanchan la ferrule rectangular. Por el contrario, configuran una matriz de doble fila con dos arreglos lineales de 12 fibras cada uno. Esto incrementa drásticamente los desafíos de administración y la necesidad de dominar el codigo de colores mpo mtp en el rack del Data Center.
Configuración de doble fila en ferrules MTP premium

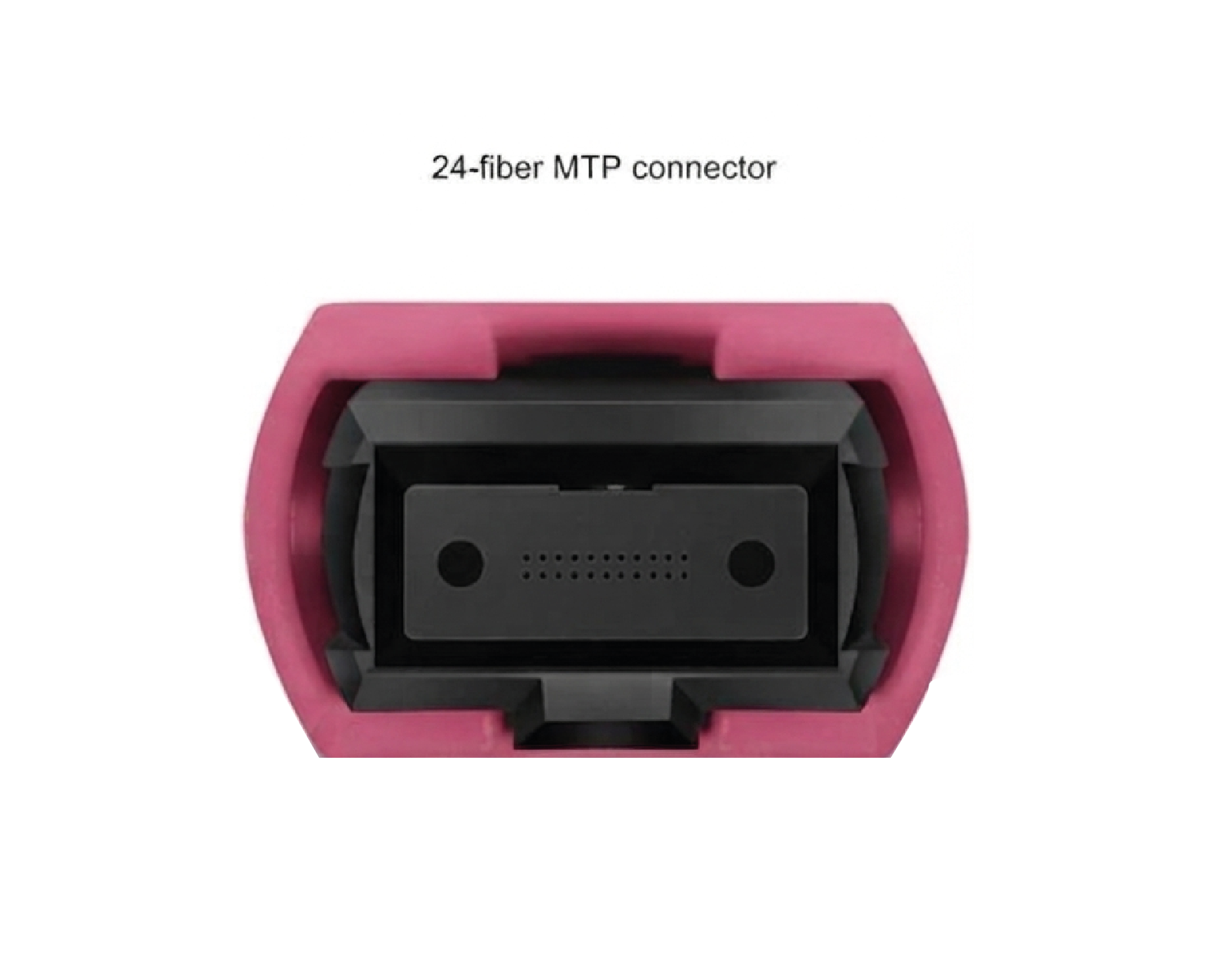

Cuando miramos de frente un conector de 24 hilos con la muesca de orientación (Key) hacia arriba, la distribución interna se divide de la siguiente manera:
-
Fila Superior (Pines 1 al 12): Inicia con el color Azul en el extremo izquierdo (Pin 1) y concluye con el color Aqua en el extremo derecho (Pin 12).
-
Fila Inferior (Pines 13 al 24): Inicia exactamente debajo del Pin 1. El Pin 13 repite la secuencia de colores de la norma TIA-598-D, arrancando nuevamente con el color Azul y cerrando en el Pin 24 con el color Aqua.
Métodos de diferenciación en Planta Externa e Interna
Para evitar la confusión entre la fila superior y la fila inferior durante los procesos de fusión o conectorización, los fabricantes emplean dos métodos de ingeniería para respetar el codigo de colores mpo mtp:
-

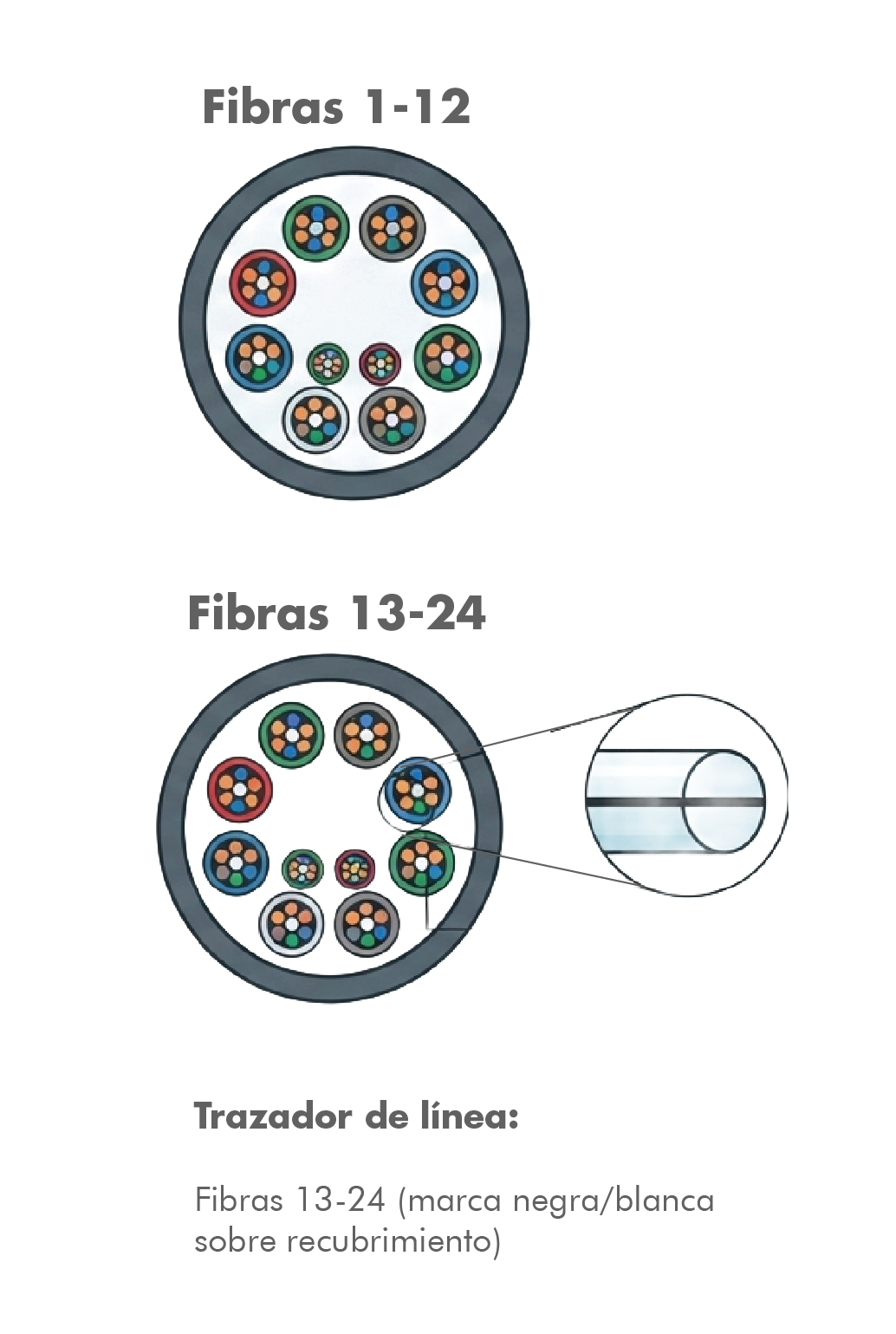

Trazadores de línea: Las fibras de la segunda fila (pines 13 al 24) incorporan una delgada línea longitudinal negra o blanca sobre su recubrimiento exterior. Asimismo, la resina de la matriz mantiene fijas ambas cintas ópticas de forma paralela.
-
Sub-tubos internos: En cables troncales redondos, los hilos se agrupan en dos chaquetas plásticas internas de colores diferentes dentro de la cubierta principal. Por lo tanto, el técnico sabe con precisión qué juego de 12 fibras pertenece a cada fila de la ferrule.
¿Estás armando tus propios enlaces de alta densidad?
No arriesgues la integridad de tu red con empalmes improvisados. En FibraMarket contamos con Cables Troncales Pre-conectorizados MPO/MTP certificados bajo la norma TIA-598-D.
Olvídate de descifrar un complejo codigo de colores mpo mtp en campo; nuestros cables llegan listos para conectarse (Plug and Play) en tu Data Center, reduciendo tus tiempos de instalación en un 70%.
El reto de los 24 hilos se resuelve en el ODF
Alinear una matriz de doble fila de 24 hilos requiere una distribución impecable en el rack. En FibraMarket distribuimos Casetes Modulares MPO/MTP a LC y Cajas de Distribución (ODF) diseñadas específicamente para administrar altas densidades de fibra sin enredos ni pérdidas por macrocurvatura. Asegura una transición limpia de tus hilos hacia los transceptores activos de tus switches.
Codificación Visual del Cuerpo del Conector MPO: Aqua vs. Verde
El color exterior de la carcasa plástica del conector MPO/MTP es una herramienta de auditoría visual obligatoria en campo. De igual importancia que el codigo de colores mpo mtp interno de los hilos, la cubierta externa previene la degradación física de las interfaces por acoplamientos incompatibles.
Tabla 2: Código de colores para carcasas y chaquetas de cables MPO/MTP
| Tipo de fibra óptica | Estándar de desempeño | Color de la carcasa / chaqueta | Tipo de pulido mecánico | Pérdida de retorno óptica (ORL) |
| Monomodo (SM) | ITU-T G.652.D / G.657 | Verde (Green) | APC (Angled Physical Contact) | > 60 dB (Excelente protección) |
| Multimodo (MM) | Láser Optimizado OM3 | Aqua (Aqua) | PC / UPC (Flat Physical Contact) | > 25 dB (Estándar de proximidad) |
| Multimodo (MM) | Alta Velocidad OM4 | Aqua (Aqua) | PC / UPC (Flat Physical Contact) | > 25 dB (Baja dispersión modal) |
| Multimodo (MM) | Banda Ancha OM5 | Verde Lima (Lime) | PC / UPC (Flat Physical Contact) | > 25 dB (Optimizado para SWDM) |
Un error crítico en campo es intentar acoplar un conector multimodo Aqua con un conector monomodo Verde. Por un lado, los diámetros de los núcleos de las fibras son totalmente diferentes (50 µm frente a 9 µm). Por otro lado, el pulido APC verde tiene una inclinación angular de 8 grados, mientras que el pulido Aqua es plano. En consecuencia, forzar esta conexión destruirá físicamente los hilos ópticos de forma permanente.
Curiosidades tecnológicas de la alta densidad
Preguntas frecuentes (FAQs)
¿La fibra óptica usa el color negro para los cables que no sirven?
No, para nada. El color negro en el hilo número 8 es una fibra totalmente activa y con el mismo rendimiento de transmisión que los colores más brillantes.
¿Se destiñen los colores de los hilos de fibra óptica con el tiempo?
No, los recubrimientos de acrilato utilizan pigmentos estabilizados contra rayos UV y calor. Por consiguiente, los colores permanecen intactos durante toda la vida útil del cable dentro del Data Center.
¿Puedo pintar un cable MPO con marcador si no tengo el color correcto en almacén?
No, bajo ninguna circunstancia. Los solventes químicos de los marcadores comerciales pueden corroer los polímeros protectores de la fibra, degradando el cableado óptico de inmediato.
¿Por qué no usaron colores comunes como el café claro en lugar del marrón?
Para garantizar un contraste óptico perfecto bajo las lámparas de los cuartos de datos. El marrón y el gris se eligieron científicamente para que no se confundan entre sí.
¿El color rosa en la fibra óptica transmite los datos más lento?
No, el color del recubrimiento exterior es meramente un código de identificación visual para el operador humano. El núcleo interno de vidrio de la fibra Rosa (hilo 11) transmite los pulsos de luz exactamente a la misma velocidad de la física que los demás hilos de la matriz.
¿Qué es el código de colores en fibra óptica?
Es un sistema regulado por la norma TIA-598-D que asigna un color específico a cada hilo de fibra. Por lo tanto, permite a los ingenieros identificar canales ópticos de forma rápida durante la instalación.
¿Cuáles son los primeros cinco colores de la norma TIA-598-D?
Los primeros cinco colores en estricto orden secuencial son Azul, Naranja, Verde, Marrón y Gris.
¿Cómo se leen los pines de un conector MPO de 12 hilos?
Se leen de izquierda a derecha sosteniendo el conector de frente con la muesca de orientación (Key) hacia arriba. De esta manera, el pin 1 es el Azul.
¿Qué color identifica a la fibra número 12?
La fibra número 12 está codificada oficialmente con el color Aqua.
¿Cómo diferencio la fila superior de la inferior en un conector MPO de 24 hilos?
La fila inferior (pines 13 al 24) utiliza fibras que incorporan un trazador de línea negro o blanco. En suma, pueden venir agrupadas en un sub-tubo interno diferente.
¿Qué significa que un conector MPO sea de color Verde?
Destruirás físicamente la cara terminal de las fibras debido a que los pulidos mecánicos son geométricamente incompatibles. Por lo tanto, bloquearás el enlace óptico.
¿De qué color es la chaqueta de un cable multimodo OM5?
La cubierta exterior de un cable con tecnología multimodo OM5 es de color Verde Lima.
¿Cuál es el color oficial del hilo número 5 en fibra óptica?
El color oficial del hilo número 5 es el Gris.
¿Por qué el conector MTP Premium utiliza carcasas de colores específicos?
Utiliza carcasas codificadas para que los técnicos reconozcan visualmente el tipo de fibra y pulido sin necesidad de usar herramientas de medición.
¿Qué norma regula los colores de los cables de fibra en México?
Más precisamente, se utiliza de forma estandarizada la norma internacional ANSI/TIA-598-D como referencia técnica para redes de telecomunicaciones.
¿Qué color identifica al hilo número 8?
El hilo número 8 de la secuencia está codificado con el color Negro.
¿Qué color corresponde a la posición número 10?
La posición número 10 de la secuencia internacional corresponde al color Violeta.
¿De qué color es la chaqueta de un cable troncal pre-conectorizado monomodo?
La chaqueta exterior de los cables troncales monomodo estándar es típicamente de color Amarillo.
¿Cómo se define el orden de los colores en arquitecturas Base-8?
Sigue la misma secuencia de la norma TIA-598-D, solo se conectorizan activamente los primeros cuatro hilos y los últimos cuatro de la fila de doce.
