Herrajes de tensión: la columna vertebral de la retención aérea

Remates preformados (Retenciones helicoidales)

Las retenciones preformadas son accesorios críticos fabricados con hilos de acero galvanizado o acero recubierto de aluminio (alumoweld). Su diseño helicoidal permite envolver el cable de manera uniforme a lo largo de una superficie extendida.

• Distribución de fuerzas: Al distribuir la fuerza tangencial uniformemente, eliminan el riesgo de aplastamiento radial. Son obligatorios en cables tipo ADSS (All-Dielectric Self-Supporting) de vanos largos (100 m a 200 m o más).
• Componentes del ensamble: Un remate preformado estructural se complementa con un guardacabo (thimble clevis) para proteger el radio de giro del herraje en el punto de enganche con el herraje tipo D o el braquete.

Tensores tipo drop (Cuchara o plásticos dieléctricos)

Son los herrajes de tensión asignados a la última milla o redes de acceso FTTH.

• Aplicación: Diseñados para fijar cables drop planos (flat drop) u ovalados de 1 a 4 fibras bajo la norma ITU-T G.657 (que tolera radios de curvatura reducidos de hasta 7.5 mm).

• Materiales: Fabricados en termoplásticos de ingeniería con alta estabilización contra la radiación ultravioleta (UV) o aleaciones de aluminio. Su mecanismo de cuña o de lazada enrollada (cuchara) permite un tensado rápido sin herramientas especiales, ideal para despliegues urbanos masivos.

Herrajes mecánicos de cuña (Tipo abrazadera de tensión)

Utilizados principalmente para cables de menor diámetro o con mensajero de acero integrado (tipo Figura 8) y cables Mini-Riel.

• Mecanismo de acción: Emplean un cuerpo cónico ciego y una cuña deslizante interna. A mayor fuerza de tracción ejerce el cable, más se introduce la cuña en el cuerpo, incrementando la presión de sujeción.
• Consideraciones de uso: Exigen que el grosor y compuesto de la cubierta exterior (PE o LSZH) posean una alta resistencia al corte para evitar que la cuña desgarre la chaqueta plástica y exponga las aramidas o los tubos de transporte (loose tubes).

Matriz de especificaciones técnicas e ingeniería de materiales

Para guiar los procesos de adquisición y modelado técnico en sistemas de información geográfica (GIS) y diseños de red, se presenta la siguiente matriz estructurada de datos.

Tabla 1: Especificaciones mecánicas y operativas por tipo de herraje

Tabla 2: Criterios de selección según el vano (span) y carga de viento

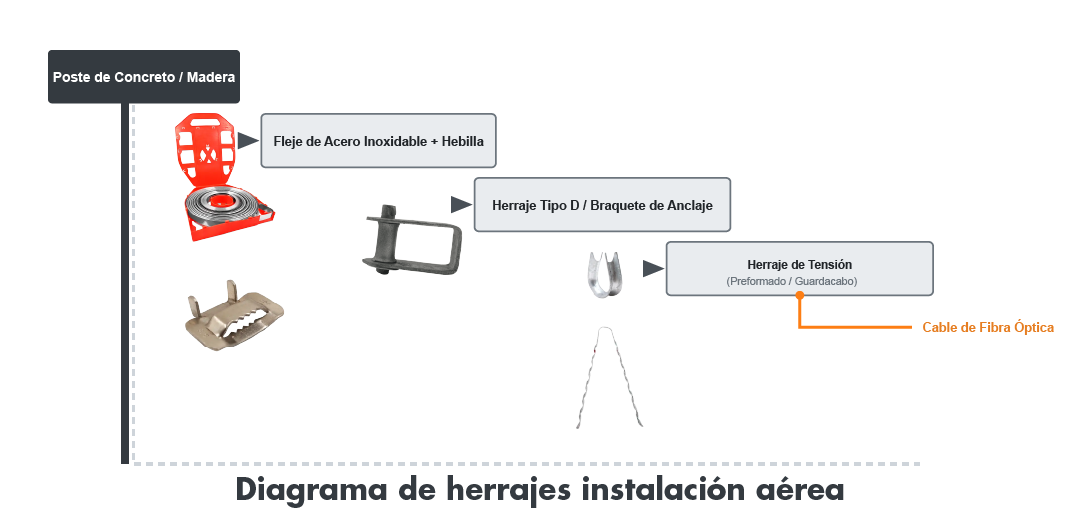

Procedimiento de instalación paso a paso en entornos de posteo

Un despliegue aéreo exitoso minimiza la tasa de fallas y simplifica el mantenimiento predictivo. A continuación, se detalla el protocolo técnico para la instalación de un ensamble de tensión clásico (Herraje D + Remate Preformado):

Paso 1: Preparación del poste y fijación del soporte base

• Determine la altura de sujeción respetando los derechos de vía y las distancias mínimas con respecto a las líneas de media y baja tensión eléctrica.

• En posteo de concreto o madera donde no se cuente con perforaciones pasantes, envuelva el poste con fleje de acero inoxidable de 5/8″ o 3/4″. Tense el fleje utilizando una remachadora de postes (bandeadora) hasta alcanzar la presión nominal y selle con una hebilla de acero inoxidable de alta resistencia.

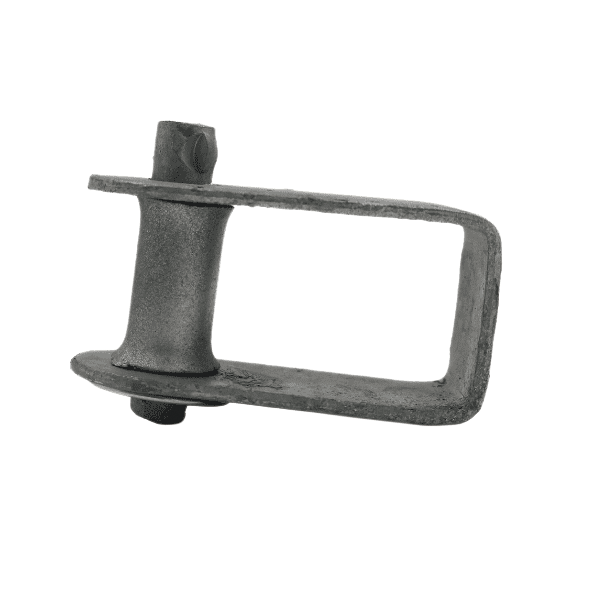

• Monte el herraje tipo D deslizando el fleje por las ranuras posteriores del soporte y asegure el perno central.

Paso 2: Preparación del cable y marcado de la zona de sujeción

• Despliegue el cable de fibra óptica utilizando poleas de tendido para evitar que roce contra el suelo o bordes afilados.

• Identifique el punto exacto del cable que descansará en el herraje. En cables ADSS, asegúrese de que la zona esté limpia de grasas o contaminantes de extrusión.

Paso 3: Montaje del guardacabo y envoltura del preformado

• Inserte el guardacabo de ojo (thimble clevis) en el perno del herraje tipo D.

• Tome el remate preformado helicoidal y alinee la marca de centro (indicada con pintura o un doblez central de fábrica) con el vértice del guardacabo.

• Comience a envolver las piernas helicoidales del remate sobre la cubierta del cable de fibra óptica de manera alternada. Realice el trenzado manualmente de forma firme, asegurando que no queden espacios vacíos ni superposiciones entre los hilos de acero.

• Finalice el trenzado de las puntas asegurando que encajen perfectamente en la ranura helicoidal natural del ensamble. El rozamiento mecánico generado mantendrá el cable retenido con una eficiencia superior al 95% de la carga de ruptura del cable (UTS), sin dañar la chaqueta exterior.

Preguntas frecuentes (FAQs)

¿Puedo usar un herraje de ropa o tendedero para colgar cable de internet en mi casa?

No. Los cables de acometida óptica poseen miembros de fuerza internos que requieren una distribución de carga específica. Un gancho de tendedero tradicional estrangulará la chaqueta de plástico, quebrando el núcleo de vidrio interno de forma inmediata y cortando por completo la transmisión de internet por pérdida total de luz.

¿Los herrajes de tensión atraen los rayos de las tormentas hacia mi instalación?

No, siempre y cuando se utilicen herrajes plásticos dieléctricos en la acometida domiciliaria. Si se usan retenciones metálicas en los postes de distribución troncal, estos componentes se enlazan al sistema de tierras físicas de la red del operador de telecomunicaciones conforme a las normas de seguridad eléctrica, disipando de forma segura cualquier descarga atmosférica.

¿Por qué los remates preformados de metal parecen resortes gigantes o espirales de juguete?

Su forma de espiral no es estética; es una solución de ingeniería de precisión llamada geometría helicoidal matemática. Esta forma le permite acoplarse físicamente al contorno cilíndrico del cable, distribuyendo la enorme fuerza de tracción mecánica a lo largo de un área muy extensa para no aplastar el delicado núcleo de vidrio de la fibra óptica.

¿El calor del sol de la tarde puede derretir los tensores de plástico que sostienen mi fibra óptica?

Los tensores profesionales para fibra óptica de última milla se fabrican con polímeros termoplásticos de alta ingeniería (como el Nylon 66 reforzado con fibra de vidrio o Policarbonato) adicionados con aditivos protectores UV contra la radiación solar. Estos materiales soportan temperaturas continuas sobre superficies de más de 65°C sin sufrir deformaciones, ablandamiento o agrietamiento estructural.

¿Qué pasa si mi vecino amarra un cable de acero o una lona publicitaria de mi herraje de fibra óptica?

Esto alterará drásticamente los cálculos de ingeniería del vano aéreo. El peso adicional y el efecto vela de la lona ante ráfagas de viento someterán al herraje a fuerzas mecánicas que superarán la carga de trabajo nominal (MAT), lo que provocará el degollamiento del herraje tipo D, la ruptura de la fibra óptica o el desprendimiento físico del anclaje de la fachada o poste.

¿Qué ocurre si coloco un herraje de tensión diseñado para Mini-Riel en un cable ADSS convencional?

Un herraje diseñado para mini-riel posee un canal y cuñas con dimensiones optimizadas para diámetros reducidos y chaquetas de alta dureza. Si se instala en un cable ADSS de mayor diámetro, la cuña no cerrará adecuadamente, provocando una deformación severa por compresión concentrada que destruirá las fibras internas por macrocurvatura o causará el deslizamiento y caída del tramo aéreo.

¿Cuál es la diferencia técnica entre un herraje de tensión y uno de suspensión?

El herraje de tensión absorbe el vector de fuerza longitudinal completo del tendido, sirviendo de remate e impidiendo el movimiento del cable. El herraje de suspensión (o paso) solo soporta la carga vertical del peso del cable en vanos intermedios rectos, permitiendo que el cable tenga un ligero juego longitudinal para balancear las tensiones de la línea.

¿Por qué se debe usar fleje de acero inoxidable en lugar de alambre galvanizado para fijar los herrajes en el poste?

El fleje de acero inoxidable (comúnmente aleaciones SS201, SS304 o SS316) ofrece una resistencia a la tracción muy superior y una deformación plástica mínima bajo carga continua. El alambre galvanizado sufre elongación por fatiga, lo que provoca el aflojamiento del herraje y la pérdida de la flecha (sag) de diseño del cable óptico.

¿Qué norma regula la distancia de seguridad entre los herrajes de fibra óptica y las líneas eléctricas?

Los criterios se rigen bajo el estándar nacional correspondiente y la norma internacional NESC (National Electrical Safety Code). Esta exige una separación vertical mínima de 1.0 metro (40 pulgadas) con respecto a líneas de distribución eléctrica de baja tensión y hasta 2.5 metros para media tensión, con el fin de evitar inducción en tramos con guías metálicas y proteger al personal técnico de arcos eléctricos.

¿Se pueden reutilizar los remates preformados helicoidales después de un desmontaje?

Las normas del fabricante y la recomendación de ingenieria especifican que los remates preformados no deben reutilizarse si ya se sometieron a la tensión operativa nominal. Durante el primer tensado, el acero galvanizado sufre microdeformaciones geométricas y los compuestos abrasivos internos de agarre se desgastan, por lo que una segunda instalación reduce drásticamente el coeficiente de fricción, arriesgando un deslizamiento.

¿Qué es el creep o fluencia térmica en un cable aéreo y cómo afecta al herraje?

El creep es la elongación plástica irreversible que sufre un cable de fibra óptica a lo largo del tiempo debido a la exposición continua a altas temperaturas y tensión mecánica constante. El herraje de tensión debe estar diseñado para mantener su capacidad de agarre inalterada a pesar de las microreducciones de diámetro que sufre la chaqueta externa del cable debido a este fenómeno físico.

¿Cómo afecta la acumulación de hielo (carga de hielo) a los criterios de cálculo del herraje?

La acumulación de hielo incrementa sustancialmente el diámetro aparente del cable expuesto al viento y multiplica su peso por unidad de longitud. De acuerdo con las zonas de carga de la NESC (ligera, media, pesada), la carga de hielo puede triplicar la tensión longitudinal en el herraje, por lo que se debe calcular el remate basándose en el peor escenario climático histórico de la región.

¿Qué significa que un tensor drop sea 100% dieléctrico?

Significa que está construido en su totalidad con polímeros y resinas sintéticas avanzadas que no conducen la corriente eléctrica. Esto evita que el tensor actúe como un camino de descarga a tierra o un pararrayos en las fachadas de los usuarios finales o en postes compartidos con líneas de alta tensión.

¿Cuál es la función del barniz abrasivo interno en las retenciones preformadas?

Los hilos internos de las piernas de un remate preformado están recubiertos con un polvo abrasivo de grano fino (típicamente óxido de aluminio o silicón). Este compuesto incrementa drásticamente el coeficiente de fricción estática entre el metal del herraje y el plástico de la chaqueta del cable, permitiendo un agarre superior sin necesidad de incrementar la presión radial.

¿Qué es la carga máxima de trabajo (MAT) en el diseño de una red aérea?

La MAT (Maximum Allowable Tension) es el nivel de tensión mecánica máximo que un cable y sus herrajes asociados pueden soportar de forma segura durante eventos climáticos extremos sin sufrir deformaciones estructurales permanentes ni superar el 40-50% de la fuerza de ruptura última (UTS) del conjunto.

¿Por qué los herrajes de tensión de acero deben ser galvanizados por inmersión en caliente en lugar de electrogalvanizados?

El galvanizado por inmersión en caliente (HDG) deposita una capa de zinc considerablemente más gruesa y genera una unión metalúrgica de aleación hierro-zinc intermolecular. Esto proporciona una protección catódica que resiste la oxidación por décadas en exteriores, mientras que el electrogalvanizado ofrece una capa delgada y estética que se degrada rápidamente a la intemperie.

¿Qué tipo de herraje se utiliza en postes que marcan un ángulo de giro mayor a 30 grados?

En deflexiones o esquinas con ángulos superiores a 30°C, las fuerzas vectoriales horizontales se duplican. En estos escenarios, está prohibido el uso de herrajes de suspensión ordinarios; se debe realizar un ensamble de doble tensión (o doble remate), utilizando dos conjuntos completos de tensión orientados hacia cada vector del tendido para estabilizar mecánicamente el poste.

¿Cómo se calcula la tensión de flecha (sag) y qué relación tiene con el herraje de retención?

La flecha es la distancia vertical entre la línea recta imaginaria que une los dos soportes y el punto más bajo del cable en el vano. A menor flecha, mayor es la tensión longitudinal que deben soportar los herrajes de retención. El cálculo se realiza mediante software de ingeniería de líneas aéreas aplicando la ecuación de la catenaria bajo diferentes hipótesis climáticas.

¿Qué protección contra la fauna ofrecen los herrajes plásticos de última milla?

Los tensores drop plásticos de alta ingeniería carecen de aristas metálicas y reflectantes que atraigan la atención de aves o roedores. Además, al ser dieléctricos, eliminan riesgos de arqueo eléctrico si un animal genera un puente de contacto entre el cable mensajero y una línea energizada cercana.

¿Cuál es la vida útil estimada de un herraje de tensión con tratamiento ASTM A153 en ambientes tropicales?

En ambientes tropicales o de alta humedad costera (clasificación de corrosión C4/C5), un herraje con galvanizado por inmersión en caliente bajo norma ASTM A153 ofrece una vida útil de diseño de 20 a 25 años antes de mostrar signos de corrosión roja estructural, superando la vida útil estándar de la propia fibra óptica.

¿Cómo previene el diseño del tensor de tipo cuchara el daño al cable drop plano?

El tensor tipo cuchara cuenta con un canal curvo de fricción gradual y una cuña lisa envolvente. En lugar de morder el cable en un solo punto, la geometría obliga al cable drop a enrollarse en una trayectoria de atenuación de fuerza, utilizando la propia fricción de la chaqueta para fijarlo sin triturar los miembros de fuerza laterales (FRP o hilos de acero).

¿Por qué es crítico etiquetar e identificar el diámetro exterior exacto del cable ADSS al comprar un remate preformado?

A diferencia de otros componentes universales, los remates preformados helicoidales se fabrican con tolerancias milimétricas ultra estrictas (e.g., rango de 10.5 mm a 11.2 mm). Si el diámetro del cable está fuera del rango especificado por el remate, el accesorio quedará holgado (causando deslizamiento) o excesivamente apretado (provocando atenuación inmediata por compresión).

¿Cómo mitiga un diseño de red aérea el impacto de la caída de un poste mediante el uso de herrajes?

Se emplean puntos de ruptura controlada utilizando herrajes de retención o eslabones fusibles calibrados en vanos específicos. En caso de que un poste colapse por un impacto vehicular, el eslabón o el tensor drop se fractura deliberadamente bajo un umbral de fuerza controlado, liberando la línea y evitando que el peso del poste derribe los postes adyacentes de la red troncal.
