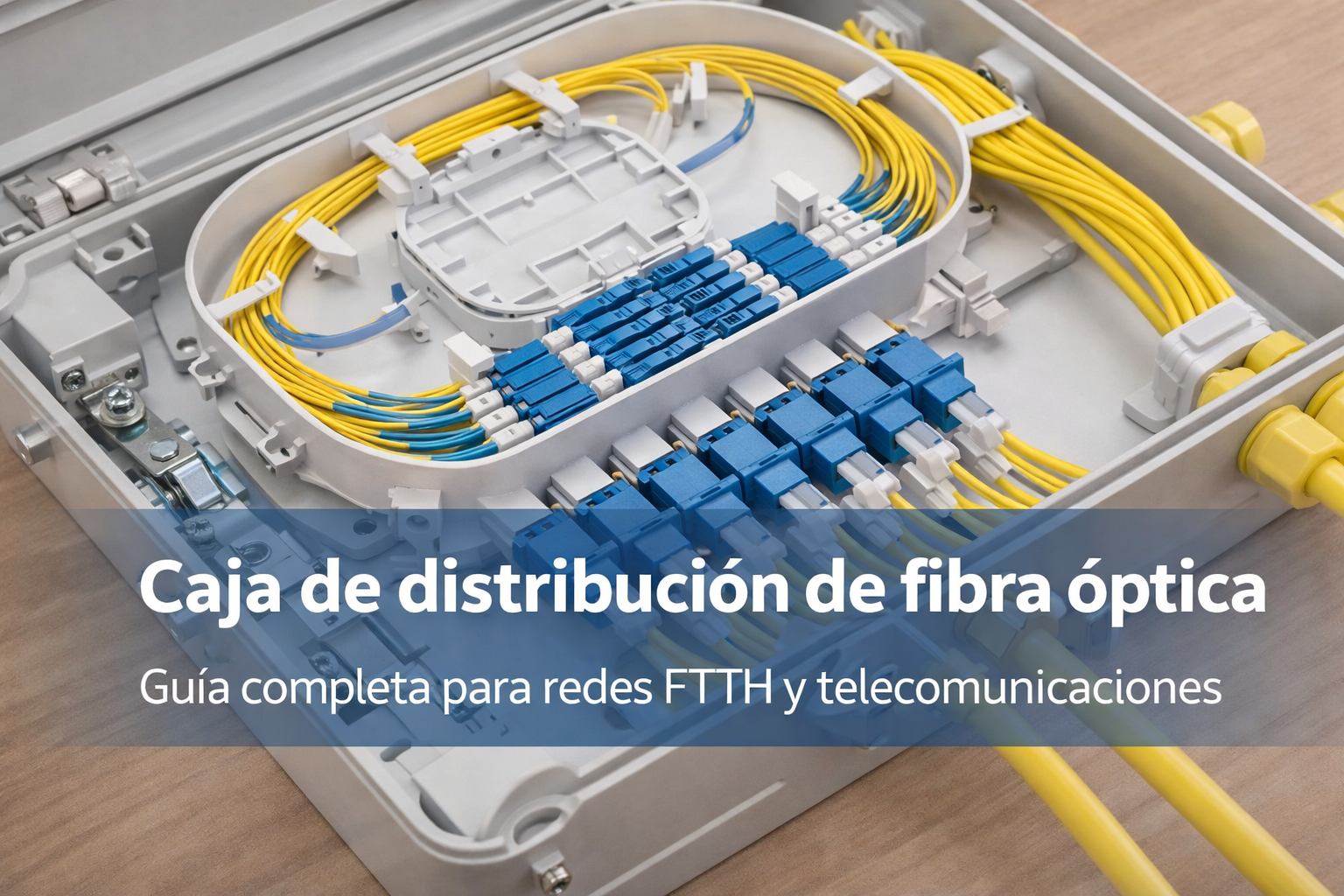

¿Qué es un ODF o Caja de Distribución en fibra óptica?
¿Qué es un ODF o Caja de Distribución en fibra óptica?
La infraestructura de fibra óptica se ha convertido en la base de las telecomunicaciones modernas. Los ODF o Cajas de distribución se han convertido en un elemento muy importante. Desde centros de datos y redes empresariales hasta proveedores de internet y operadores de telecomunicaciones, la gestión correcta del cableado de fibra es fundamental para garantizar conexiones rápidas, estables y seguras. En este contexto, uno de los elementos más importantes dentro de una instalación de fibra óptica es el ODF, también conocido como Optical Distribution Frame y en español Caja de Distribución.
El ODF es un componente esencial en cualquier red de fibra óptica porque permite organizar, proteger, administrar y distribuir las conexiones de fibra dentro de una infraestructura de telecomunicaciones. Sin este elemento, el manejo de cables de fibra sería caótico, aumentando el riesgo de fallas, pérdidas de señal y problemas de mantenimiento.
En esta guía completa aprenderás qué es un ODF, para qué sirve, cuáles son sus componentes, sus aplicaciones y cómo elegir el adecuado para tu red de fibra óptica.
¿Qué significa ODF?
ODF es el acrónimo de Optical Distribution Frame, que en español se traduce como caja de distribución óptica.
Se trata de una estructura o gabinete diseñado para terminar, organizar y gestionar cables de fibra óptica dentro de una red. El ODF permite conectar los cables principales de fibra con otros elementos de la red, como equipos activos, paneles de distribución o jumpers de fibra óptica.
En otras palabras, el ODF funciona como un punto central de administración de conexiones ópticas, facilitando la organización del cableado y permitiendo realizar mantenimiento o cambios en la red de manera rápida y segura.
¿Para qué sirve un ODF en una red de fibra óptica?
El ODF cumple varias funciones críticas dentro de una infraestructura de fibra óptica. Su objetivo principal es garantizar que las conexiones de fibra se mantengan organizadas, protegidas y accesibles.
Entre sus principales funciones se encuentran:
Organización del cableado
Una red de fibra óptica puede contener cientos o incluso miles de fibras. El ODF permite organizar estas conexiones mediante bandejas, adaptadores y paneles de parcheo.
Protección de la fibra
La fibra óptica es un medio de transmisión extremadamente eficiente, pero también es delicada. El ODF protege las fibras contra:
- daños físicos
- dobleces excesivos
- tensión mecánica
- contaminación o polvo
Gestión de conexiones
El ODF permite realizar conexiones y desconexiones de forma controlada utilizando jumpers de fibra óptica.
Facilitar mantenimiento
Gracias al orden y accesibilidad que proporciona, los técnicos pueden realizar pruebas, reparaciones o cambios sin afectar el resto de la red.

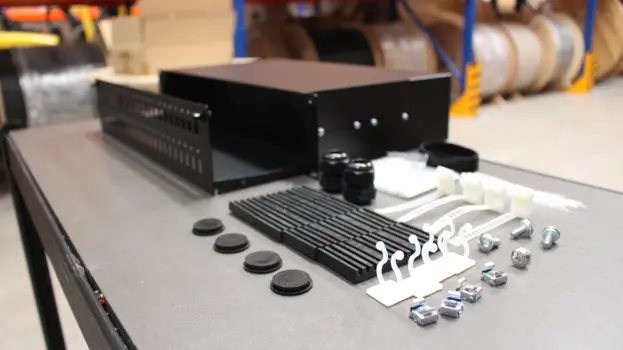

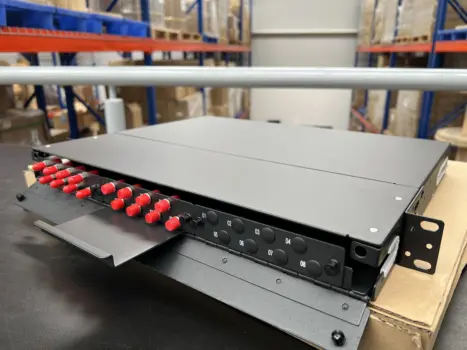

Componentes principales de un ODF
Un ODF de fibra óptica está compuesto por varios elementos diseñados para garantizar una correcta gestión del cableado óptico.

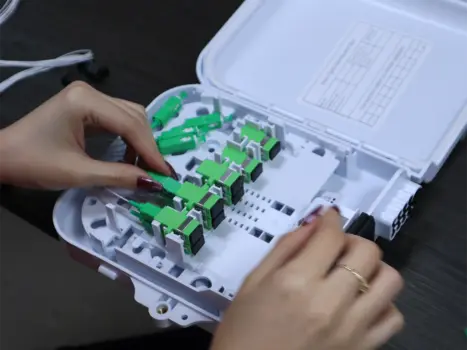

Bandejas de empalme
Las bandejas permiten organizar y proteger los empalmes de fibra óptica, ya sean empalmes por fusión o empalmes mecánicos.

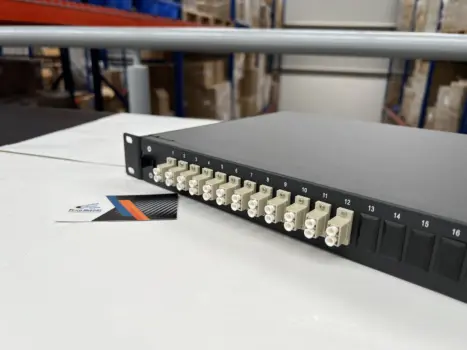

Adaptadores ópticos
Los adaptadores son piezas que permiten conectar dos conectores de fibra óptica, por ejemplo:
- LC
- SC
- ST
- FC
Estos adaptadores se instalan en el panel frontal del ODF.

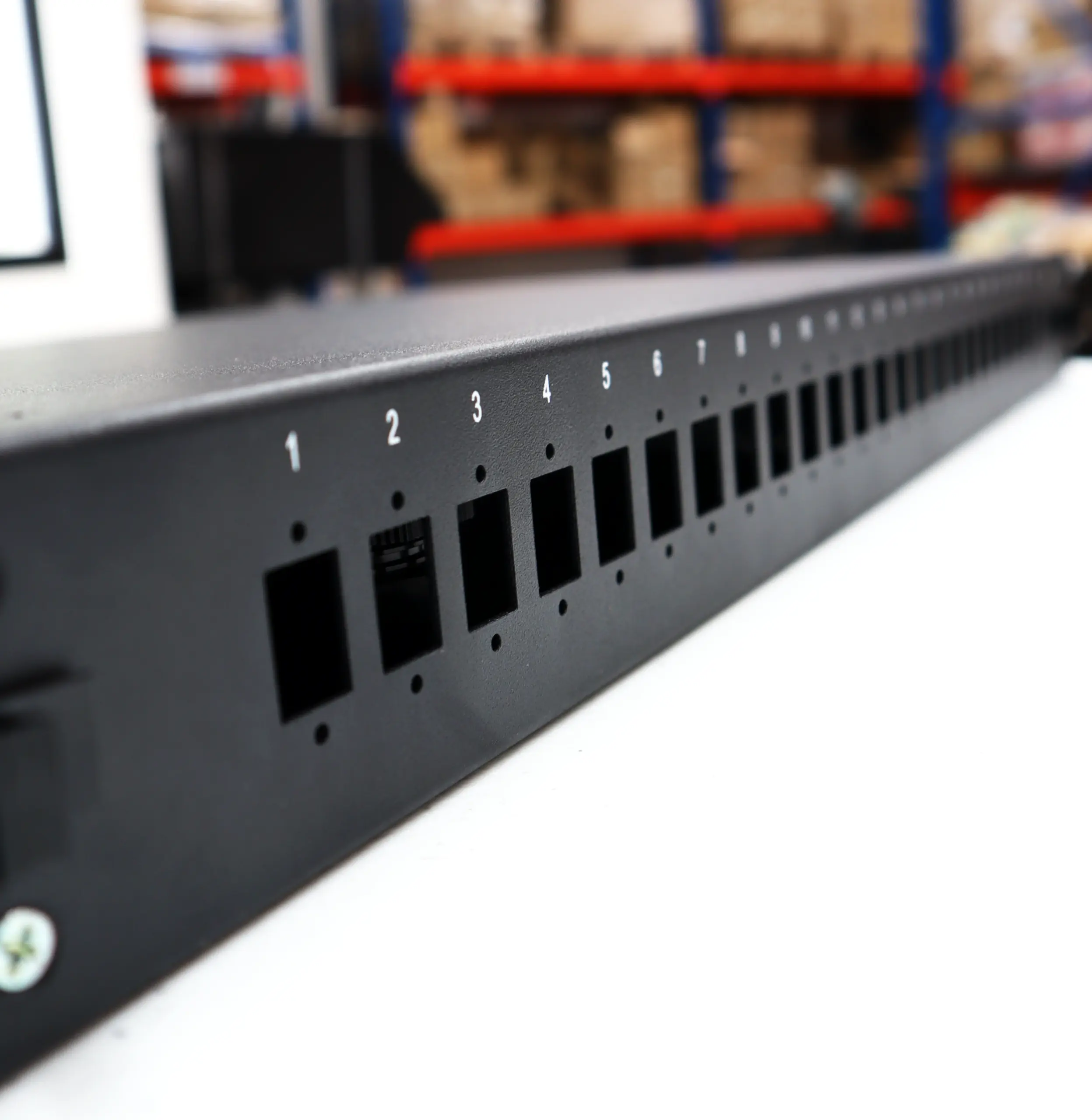

Panel de parcheo
El panel de parcheo es la parte visible del ODF donde se conectan los jumpers de fibra óptica.
Organizadores de fibra
Incluyen guías y soportes que permiten mantener el radio de curvatura correcto del cable.
Sistema de gestión de cables
Muchos ODF incluyen sistemas de organización vertical y horizontal para mantener los cables ordenados.

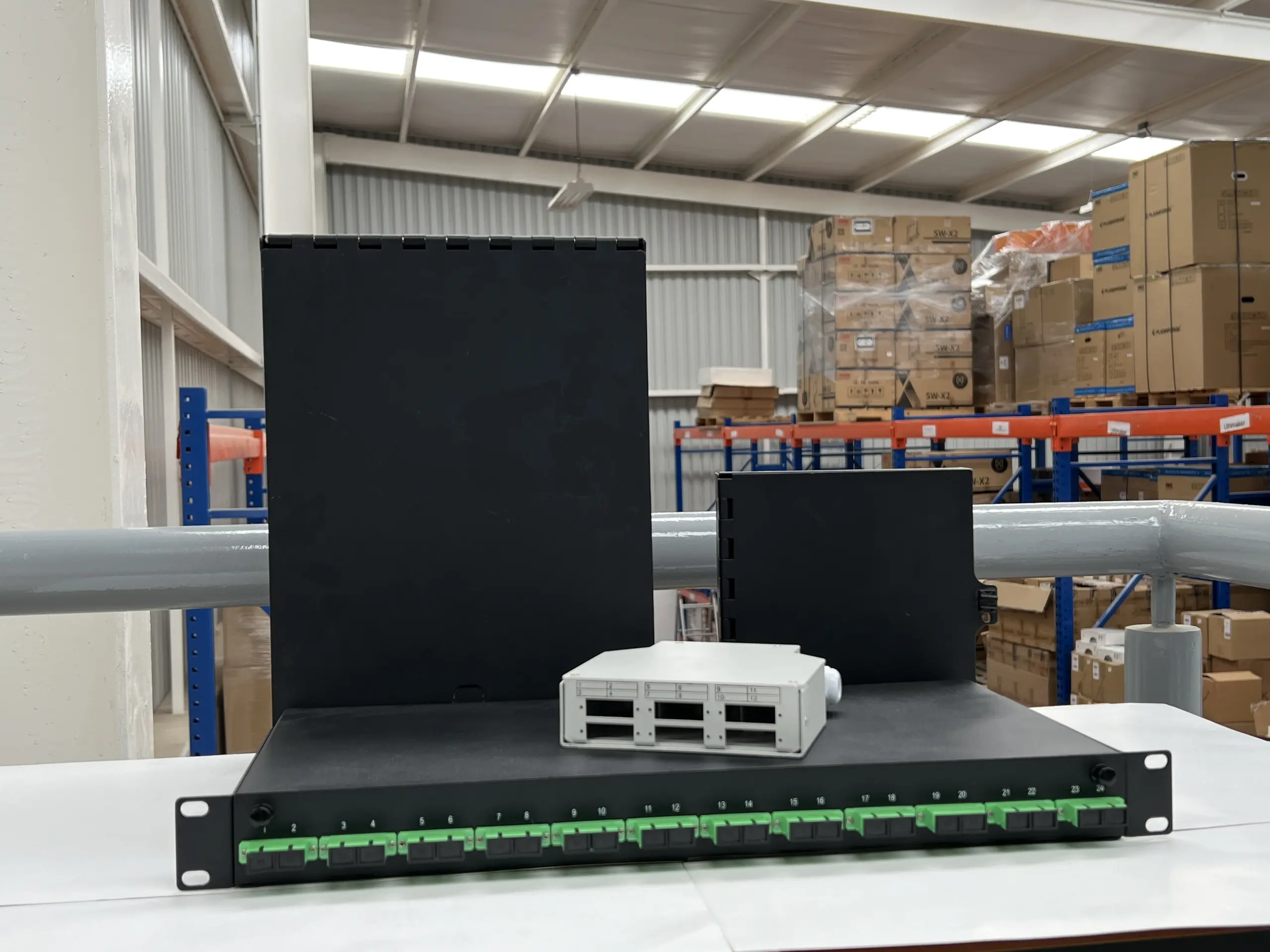

Tipos de ODF en fibra óptica
Existen diferentes tipos de ODF dependiendo de la infraestructura donde serán utilizados.

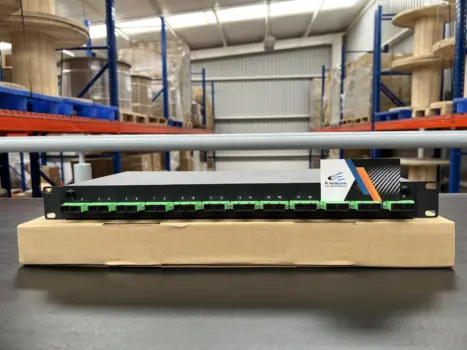

ODF tipo rack
Es uno de los más comunes y se instala dentro de racks de telecomunicaciones estándar de 19 pulgadas.
Se utiliza principalmente en:
- centros de datos
- redes empresariales
- cuartos de telecomunicaciones

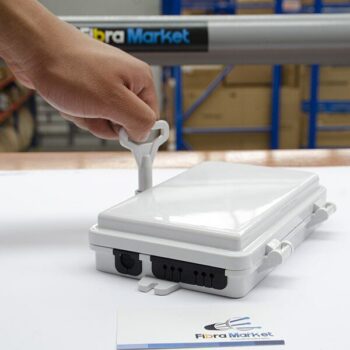

ODF de pared
Este tipo de ODF se instala directamente en la pared y es común en redes de menor escala.
Se utiliza en:
- edificios comerciales
- pequeñas redes empresariales
- instalaciones FTTH
ODF modular
Permite agregar módulos o bandejas según crezca la red, lo que lo convierte en una solución escalable.
¿Dónde se utiliza un ODF?
Los ODF de fibra óptica se utilizan en múltiples tipos de infraestructura de telecomunicaciones.

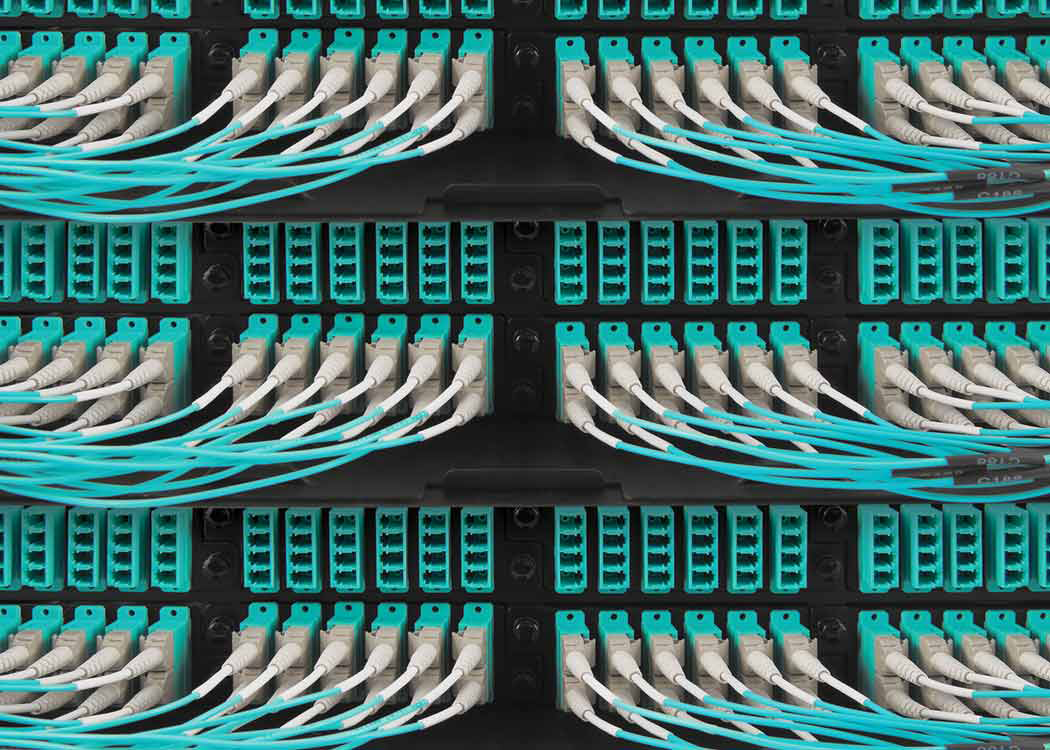

Centros de datos
Los data centers utilizan ODF para gestionar grandes cantidades de conexiones ópticas entre servidores, switches y equipos de red.
Proveedores de internet (ISP)
Los proveedores de servicios de internet utilizan ODF para distribuir la señal de fibra hacia diferentes áreas de servicio.
Redes empresariales
Las empresas utilizan ODF para organizar el cableado de fibra dentro de sus edificios y centros de comunicaciones.
Redes FTTH
En redes Fiber To The Home, el ODF se utiliza como punto de distribución para conectar la red troncal con los usuarios finales.
Ventajas de utilizar un ODF
Implementar un ODF dentro de una red de fibra óptica ofrece múltiples beneficios.
Mejor organización
Permite mantener las conexiones claramente identificadas y ordenadas.
Mayor protección
Reduce el riesgo de daños físicos en los cables de fibra óptica.
Escalabilidad
Los ODF permiten agregar nuevas conexiones a medida que la red crece.
Facilita mantenimiento
Los técnicos pueden localizar fallas rápidamente sin afectar otras conexiones.
Optimización del espacio
Permite administrar grandes cantidades de fibra dentro de racks compactos.
¿Cómo elegir un ODF para tu red de fibra óptica?
Seleccionar el ODF correcto depende de varios factores técnicos.
Capacidad de fibras
Debes considerar cuántas fibras se gestionarán actualmente y en el futuro.
Tipo de conectores
Verifica qué conectores se utilizan en tu red:
- LC
- SC
- ST
- FC
Tipo de instalación
Define si necesitas:
- ODF para rack
- ODF de pared
- ODF modular
Gestión de cableado
Un buen ODF debe permitir mantener el radio de curvatura adecuado de la fibra.
Expansión futura
Es recomendable elegir modelos que permitan ampliar la capacidad.
Importancia del ODF en redes modernas de telecomunicaciones
Con el crecimiento del tráfico de datos, las redes de fibra óptica continúan expandiéndose. Tecnologías como 5G, cloud computing, inteligencia artificial y streaming de alta definición requieren infraestructuras cada vez más robustas.
El ODF juega un papel fundamental al permitir gestionar grandes volúmenes de conexiones ópticas de forma organizada y segura.
En redes modernas, donde pueden coexistir miles de fibras en un mismo centro de datos o nodo de telecomunicaciones, el uso de ODF se vuelve indispensable para garantizar la eficiencia operativa de la red.
Preguntas frecuentes (FAQs)
¿Qué significa ODF en fibra óptica?
ODF significa Optical Distribution Frame, un dispositivo utilizado para organizar y gestionar conexiones de fibra óptica dentro de una red.
¿Para qué sirve un ODF?
El ODF sirve para terminar, proteger, organizar y distribuir cables de fibra óptica dentro de una infraestructura de telecomunicaciones.
¿Cuál es la diferencia entre ODF y Patch panel?
El ODF incluye gestión de empalmes y organización completa de fibra, mientras que el patch panel se utiliza principalmente para conexiones directas entre cables.
¿Dónde se instala un ODF?
Se instala en lugares como:
-
centros de datos
-
cuartos de telecomunicaciones
-
nodos de operadores
-
edificios empresariales
¿Cuántas fibras puede soportar un ODF?
Dependiendo del modelo, un ODF puede gestionar desde 12 fibras hasta varios cientos o miles de fibras.
¿Qué conectores se utilizan en un ODF?
Los conectores más comunes son:
- LC
- SC
- ST
- FC
¿Un ODF protege la fibra óptica?
Sí, el ODF protege la fibra contra daños físicos, dobleces excesivos y contaminación.
¿Qué es una bandeja de empalme en un ODF?
Es una bandeja donde se organizan y protegen los empalmes de fibra óptica.
¿Los ODF se pueden ampliar?
Sí, muchos ODF son modulares y permiten agregar más bandejas o módulos.
¿Un ODF se usa en redes FTTH?
Sí, los ODF se utilizan en nodos de distribución de redes FTTH.
¿Un ODF requiere mantenimiento?
Sí, se recomienda revisar periódicamente conexiones, limpieza de conectores y organización del cableado.
¿Un ODF mejora el rendimiento de la red?
Indirectamente sí, ya que reduce fallas y facilita la gestión del cableado óptico.
