Bobina de lanzamiendo, ¿cuál es su importancia?
Bobina de lanzamiendo, ¿cuál es su importancia?
Las bobinas de lanzamiento son elementos basicos en cada medición con OTDR, en este blog te hablaremos de la importancia del uso de bobinas de lanzamiento y cómo afecta tu red.
Estas herramientas se utilizan en las mediciones con OTDR, las cuales se realizan para conocer la ubicación de los eventos que hay en una red y la cantidad de perdida que hay en la misma, con el propósito de que los datos e información se transmitan sin problema.
Aquí es donde entra en funcion la bobina de lanzamiento, ya que todos los modelos de OTDR cuentan con un area al principio de las mediciones denominada como zona muerta, es esta area en la cual la bobina de lanzamiento nos ayuda; cuando se realiza una medición el primer tramo y el último son dificiles de leer para el OTDR y no puede detectar adecuadamente los eventos, sobretodo si el evento se encuentra muy cerca del inicio de la red, ya que el pulso inicial puede pasar de largo esos primeros enentos. generando mediciones falsas.
Lo que la bobina de lanzamiento hace es cubrir ese primer tramo, asi evitando que cualquier evento quede perdido en el primer pulso, este es el uso mas comun de las bobinas de lanzamiento, ya que es en donde hay mas riesgo de que haya un error en la medicion.
Por otro lado si se coloca una bobina de lanzamiento en la parte final de la red, esta funciona como un espacio para disipar el pulso y que no cree un rebote llamado «fantasma» que son picos y valles en la medicion final donde se intenta disipar el pulso del OTDR

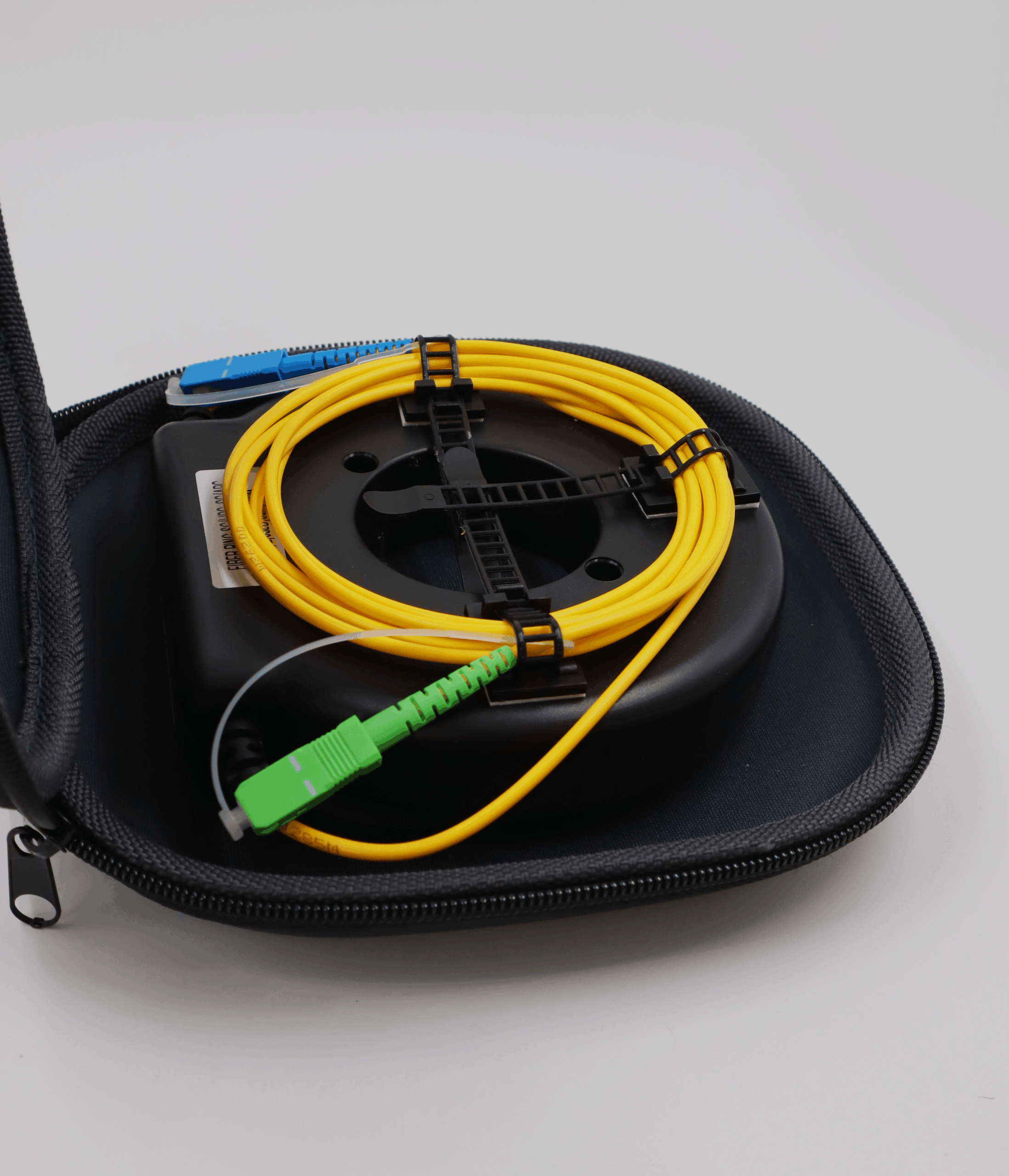

Existen modelos de bobinas de lanzamientos para distintos tipos de redes, puede haber en monomodo o en multimodo, y con distintos conectores que deben ser compatibles con el OTDR con el que se esta midiendo, asi como al enlace al que se este uniendo; siendo comunmente de 500 metros o de 1 kilometro, esto ultimo se elige de acuerdo al rango dinámico que tenga el OTDR
En Fibramarket puedes encontrar la bobina de lanzamiento que requieras, solicita el modelo que necesites
Déjalo en los comentarios o contáctanos a través de [email protected] o visita:
