¿Qué elementos se utilizan en una instalación aérea de fibra óptica?

El despliegue de redes aéreas de fibra óptica requiere el uso de herrajes y accesorios especializados que garanticen una instalación segura, estable y con un desempeño óptimo a largo plazo. Este tipo de infraestructura es ampliamente utilizado en exteriores debido a que permite aprovechar postes existentes, lo que facilita la implementación y reduce costos operativos.

Antes de seleccionar los elementos adecuados, es fundamental analizar variables como la resistencia mecánica del cable, la separación entre postes, el trazado de la red, las condiciones climáticas, el estado de la infraestructura y el tipo de fibra óptica a instalar. Con base en estos factores, se eligen los herrajes que mejor se adapten a cada proyecto.

Principales herrajes utilizados en tendidos aéreos

• Preformados de anclaje

Los preformados están conformados por alambres diseñados para rodear y sujetar el cable de fibra óptica sin dañarlo. Se fabrican en diferentes diámetros y configuraciones, lo que permite su adaptación a distintos tipos de cable y longitudes de vano. Su función principal es repartir la carga mecánica de manera uniforme, evitando concentraciones de tensión que puedan afectar el rendimiento de la red.
Estos herrajes incluyen una marca de referencia que indica el punto correcto de inicio para su colocación, así como un código de colores, facilitando una instalación adecuada conforme a las especificaciones del fabricante.

• Herraje de suspensión para cable ADSS

Este tipo de soporte está diseñado para mantener el cable ADSS fijo al poste mientras distribuye el esfuerzo mecánico a lo largo del cable. Se instala mediante flejes y destaca por su capacidad para absorber movimientos provocados por viento o cambios de temperatura, reduciendo el riesgo de daño en la fibra.

• Herraje tipo J

El herraje tipo J es una solución común en instalaciones con cable ADSS, ya que permite que el cable se deslice de forma controlada durante el proceso de tensado. Su fabricación en acero galvanizado le otorga alta resistencia a la corrosión y una larga vida útil en ambientes exteriores.

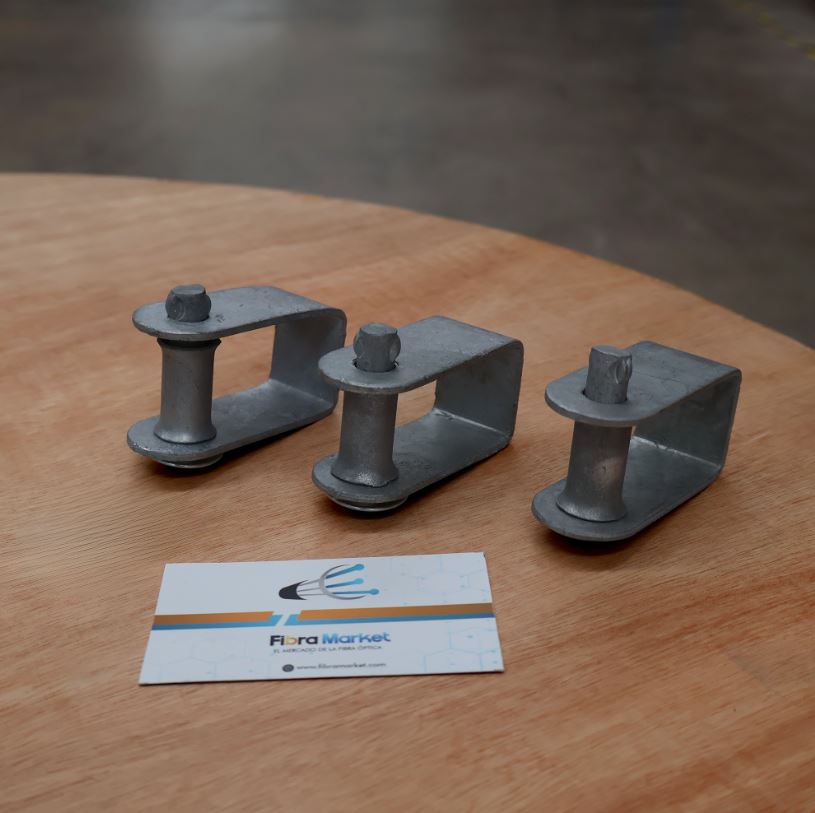

• Herraje tipo D

Este accesorio se utiliza como punto de conexión entre el preformado y el poste. Se fija mediante fleje de acero inoxidable y es ampliamente empleado en redes aéreas por su rapidez de instalación y confiabilidad, especialmente en sistemas de fibra óptica autosoportada.

Accesorios complementarios para instalaciones aéreas

Además de los herrajes principales, existen elementos auxiliares que cumplen funciones clave dentro del tendido:

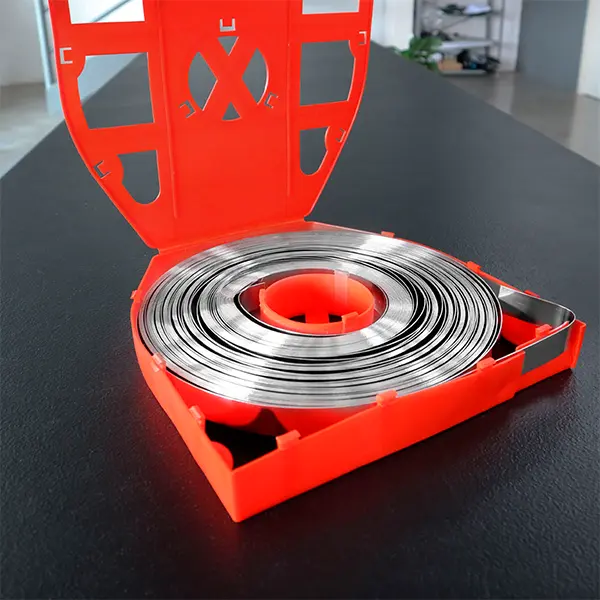

• Flejes de acero inoxidable: indispensables para fijar herrajes y soportes al poste con alta resistencia.
• Hebillas: aseguran el fleje y garantizan una sujeción firme.
• Ganchos tensores: utilizados principalmente en cable drop para aplicar tensión sin comprometer la integridad de la fibra, muy comunes en despliegues FTTH.

Elementos que conforman una red aérea de fibra óptica

Una instalación aérea típica incluye:

• Sistemas de anclaje y suspensión, seleccionados según el tramo y las condiciones del entorno.
• Cables de fibra óptica, siendo los más utilizados los tipos ADSS y dieléctrico.
• Cierres de empalme, que protegen las fusiones contra humedad, polvo y agentes externos.
• Dispositivos para almacenamiento de excedente, como raquetas, diseñadas para conservar el radio mínimo de curvatura.
• Sistemas de identificación, como etiquetas visibles y autorreflejantes, que facilitan la administración y mantenimiento de la red.

Tipos de fijación del cable en el poste

• Puntos de anclaje o retención

En estos puntos, el cable se tensa y se fija al poste mediante un preformado de anclaje, el cual se conecta a un herraje tipo D. Debido a que estos componentes están en contacto directo con la fibra, su selección debe considerar cuidadosamente el diámetro del cable, el tipo de fibra y la distancia entre apoyos.

Se recomienda realizar la instalación de los remates una sola vez, asegurando su cierre completo únicamente cuando estén correctamente posicionados, y evitando el uso de herramientas que puedan dañar la cubierta del cable.

• Puntos de paso o suspensión

En los tramos intermedios se emplean herrajes de suspensión o tipo J, los cuales mantienen el cable en su trayectoria sin someterlo a esfuerzos excesivos. Aunque la carga mecánica es menor que en los puntos de retención, es esencial utilizar el herraje adecuado para cada tipo de cable.

Recomendaciones para una instalación segura

• Para preservar la integridad de la fibra óptica durante el despliegue aéreo, es indispensable:
• Controlar la tensión aplicada.
• Respetar el radio mínimo de curvatura especificado por el fabricante.
• Utilizar accesorios diseñados específicamente para instalaciones de fibra óptica aérea.
