Los conectores de fibra óptica son componentes fundamentales en cualquier red de telecomunicaciones, ya que permiten unir, desconectar o interconectar fibras de manera rápida y segura. Gracias a ellos es posible realizar mantenimientos, mediciones y expansiones sin necesidad de empalmes permanentes.
Existen distintos tipos de conectores de fibra óptica, así como diferentes tipos de pulido, los cuales influyen directamente en el rendimiento del enlace, la pérdida de señal y la reflexión óptica.
A continuación, te explicamos los conectores más comunes y los principales tipos de pulido utilizados en instalaciones de fibra óptica.
Tipos de conectores de fibra óptica
Un conector de fibra óptica termina en el extremo de la fibra y permite su conexión con otros dispositivos como distribuidores, patch panels, equipos activos o adaptadores. Los más utilizados en redes actuales son: FC, ST, LC y SC.
🔹 Conector FC
- Sus siglas provienen de Ferrule Connector. Se caracteriza por su sistema de roscado, lo que le proporciona una excelente sujeción y alta resistencia a vibraciones.
- Ideal para ambientes con movimiento o vibración constante
- Uso frecuente en aplicaciones industriales y de laboratorio
- Generalmente utilizado con fibra monomodo
- Pérdida de inserción aproximada: 0,3 dB
- Ofrece buena estabilidad mecánica y precisión en la alineación
🔹 Conector ST
- ST significa Straight Tip (punta recta). Tiene un diseño similar al FC, pero utiliza un sistema de acoplamiento tipo bayoneta, lo que facilita una conexión y desconexión rápida.
- Muy común en instalaciones antiguas
- Usado principalmente con fibra multimodo
- Fácil de instalar y manipular
- Pérdida de inserción promedio: 0,25 dB
- Aún presente en redes educativas e industriales
🔹 Conector LC
- El conector LC (Lucent Connector o Little Connector) destaca por su tamaño reducido y su sistema de conexión tipo push-pull.
- Permite alta densidad de puertos en paneles y equipos
- Compatible con fibra monomodo y multimodo
- Muy usado en centros de datos y redes modernas
- Puede encontrarse en versión simplex o dúplex
- Pérdida de inserción típica: ≈ 0,10 dB
- Ofrece alta seguridad y estabilidad en la conexión

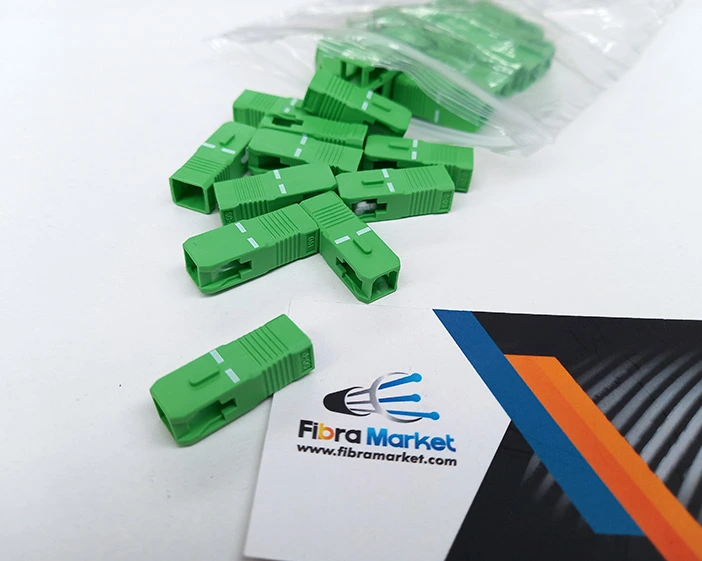

🔹 Conector SC
- SC significa Subscriber Connector o Square Connector. Es uno de los conectores más utilizados debido a su diseño robusto y sencillo.
- Sistema de acople por presión (push-pull)
- Forma cuadrada que facilita su alineación
- Permite alta densidad en paneles de distribución
- Compatible con fibra monomodo y multimodo
- Muy común en redes FTTH, ODF y distribuidores
- Pérdida de inserción aproximada: 0,25 dB

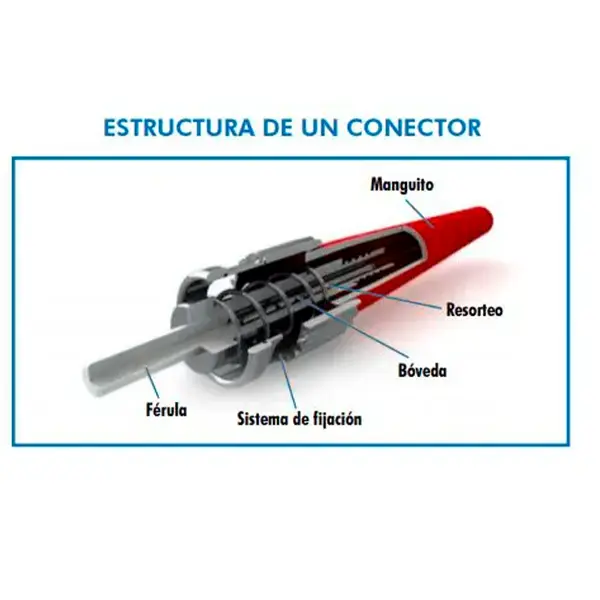

Estructura básica de un conector de fibra óptica
Aunque existen distintos modelos, la mayoría de los conectores comparten los siguientes elementos:
- Férula: pieza central (generalmente cerámica) donde se alinea la fibra
- Cuerpo del conector: protege y da forma al conjunto
- Sistema de acople: rosca, bayoneta o presión
- Bota o alivio de tensión: protege el cable ante dobleces
- Fibra óptica: núcleo por donde viaja la señal luminosa
La calidad de la férula y su pulido influyen directamente en el desempeño del enlace.
Tipos de pulido en conectores de fibra óptica
El pulido se refiere a la forma en la que termina la superficie de la férula. Este aspecto es clave porque afecta la pérdida de retorno (reflectancia) y la calidad de transmisión de la señal.
Existen tres tipos principales de pulido:
🔹 Pulido PC (Physical Contact)
- Es el tipo de pulido básico. La superficie de la férula es ligeramente curva, lo que permite que dos fibras entren en contacto físico directo.
- Menor reflexión que los conectores planos antiguos
- Uso cada vez menos frecuente
- Adecuado para aplicaciones simples
- Pérdida de retorno típica: alrededor de –30 dB
🔹 Pulido UPC (Ultra Physical Contact)
- Es una versión mejorada del PC, con un pulido más fino y preciso.
- Superficie más curva y pulida
- Reduce considerablemente la reflexión
- Muy común en redes actuales
- Compatible solo con otros conectores UPC
- Pérdida de retorno entre –40 y –55 dB
- Generalmente identificado por color azul
🔹 Pulido APC (Angled Physical Contact)
- En este tipo de pulido, la férula termina con un ángulo de aproximadamente 8°, lo que desvía la luz reflejada fuera del núcleo.
- Ofrece la menor pérdida de retorno
- Ideal para enlaces de alta calidad y larga distancia
- Muy utilizado en redes FTTH, CATV y PON
- No debe conectarse con UPC
- Identificado comúnmente por color verde
- Pérdida de retorno cercana a –60 dB o más
Diferencia clave entre UPC y APC
- UPC: mejor desempeño general, menor costo, ampliamente compatible
- APC: mayor calidad óptica, mínima reflexión, uso más especializado
Nunca deben conectarse entre sí, ya que causan pérdidas y posibles daños
Elegir correctamente el tipo de conector y el tipo de pulido es fundamental para garantizar el buen desempeño de una red de fibra óptica. Factores como el tipo de fibra, la aplicación, la densidad del sistema y la pérdida permitida deben considerarse antes de seleccionar un conector.
Una correcta combinación asegura:
- Menor pérdida de señal
- Mejor estabilidad del enlace
- Mayor vida útil de la instalación
- Mejor desempeño en mediciones y transmisión
