¿Qué es un VFL?

El Visual Fault Locator (VFL) es una herramienta de prueba óptica que emite luz láser visible (generalmente roja, 650–670 nm) a través de una fibra óptica para detectar fallos.

Se utiliza para la localización rápida de discontinuidades físicas como:

• Microcurvaturas
• Conectores defectuosos
• Fibras rotas o mal empalmadas

Identificación de fibras en trabajos de campo

A diferencia de los equipos de medición avanzados como el OTDR (Optical Time Domain Reflectometer), el VFL no mide distancias exactas de la falla, pero sí permite visualizar el punto del daño de forma inmediata gracias a la fuga de luz roja.

Funcionamiento Técnico

• La fuente de luz láser del VFL se acopla al conector de la fibra (SC, LC, FC, etc.).
• El láser viaja a lo largo del núcleo de vidrio.
• Si la fibra presenta un defecto físico o discontinuidad, la luz se filtra hacia el exterior, haciéndolo visible al técnico.

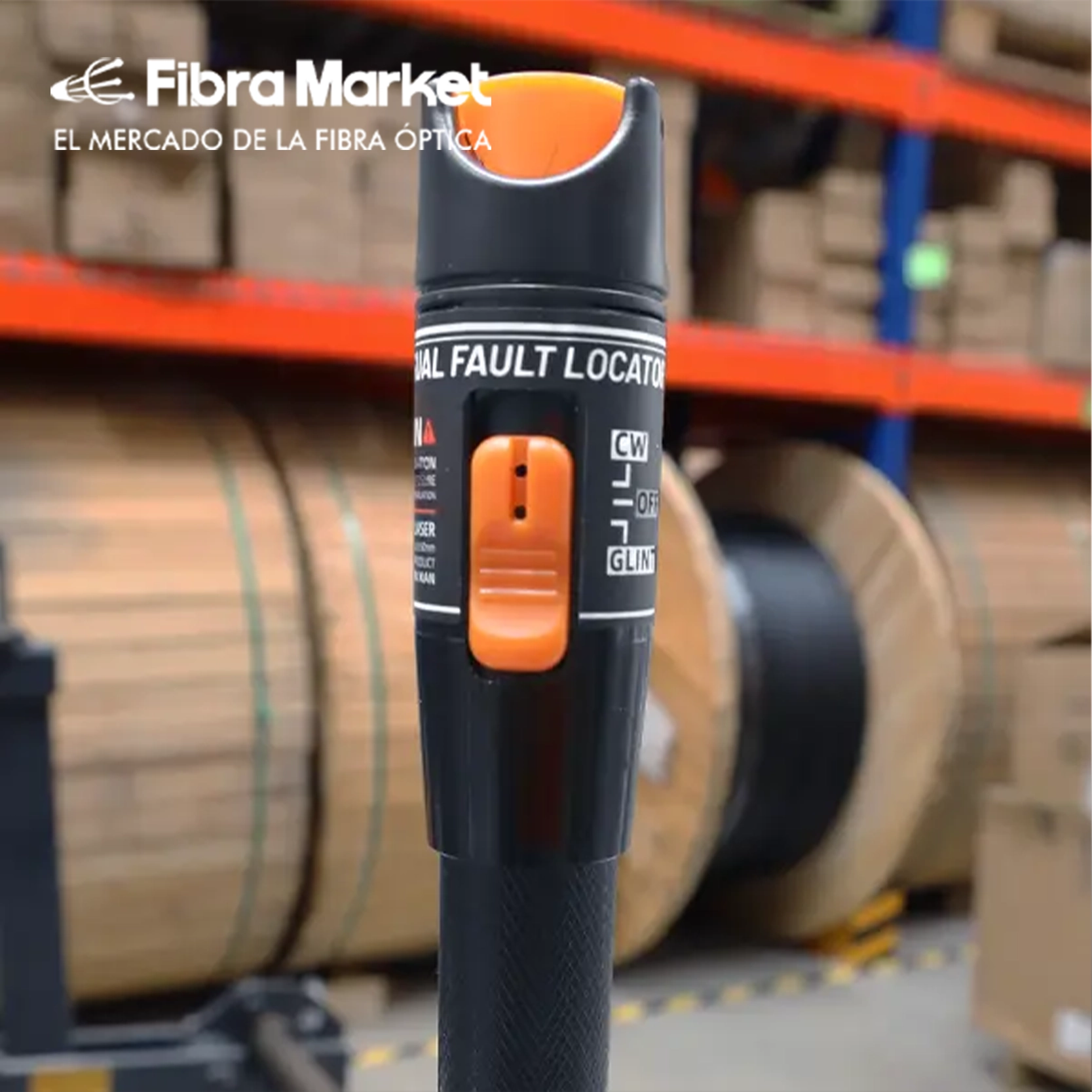

• Opera en modo continuo o modulando la señal (pulsado), lo que facilita la identificación de fibras en instalaciones con múltiples cables.

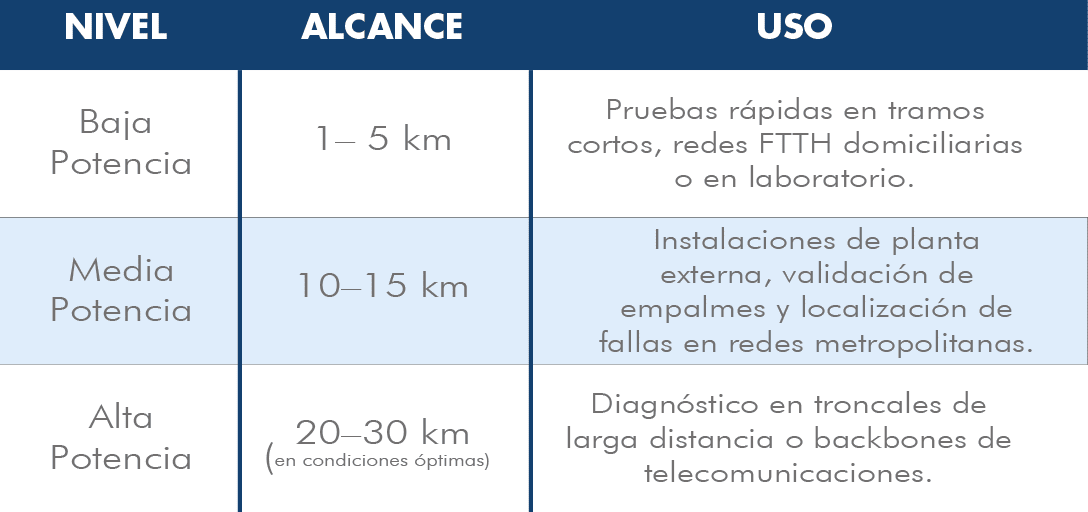

Tipos de Alcance de Medición del VFL

El alcance de un VFL depende principalmente de:

• La potencia de salida del láser (en mW o dBm).
• El tipo de fibra (monomodo o multimodo).
• La atenuación acumulada de la red.

El alcance de un VFL (Visual Fault Locator) no es un valor fijo, depende de varios factores:

• Potencia de salida del láser (expresada en mW o dBm).
• A mayor potencia, mayor capacidad de atravesar la fibra y detectar fallos más lejanos.

Tipo de fibra óptica:

• Monomodo (SM, 9/125 μm): permite mayores distancias por su baja atenuación.
• Multimodo (MM, 50/125 o 62.5/125 μm): alcanza menos distancia, ya que presenta más dispersión modal.

Calidad de los empalmes y conectores: cada pérdida adicional reduce el alcance útil del VFL.

Modo de emisión

• Continuo: facilita detectar fugas de luz.
• Pulsado: útil para identificar fibras en bandejas con muchos hilos, ya que la luz «parpadea» y es más visible.

Precauciones en el uso

• La luz láser del VFL puede dañar la vista; nunca mirar directamente la salida de la fibra.
• Recordar que el VFL detecta fallos visibles (fugas de luz), pero no cuantifica pérdidas de potencia ni distancias exactas.
