El OTDR (Optical Time Domain Reflectometer) es un instrumento fundamental para la medición y análisis de redes de fibra óptica.
Su principal función es detectar y ubicar eventos a lo largo del enlace, mostrando su comportamiento en una gráfica (traza) donde se reflejan las pérdidas y reflexiones que ocurren en la fibra.
Tipos de eventos
Evento reflexivo
- Ocurre cuando parte de la señal óptica se dispersa o refleja, generando un pico visible en la traza.
- Se presenta comúnmente en empalmes mecánicos, conectores o adaptadores y fisuras en la fibra
Evento no reflexivo
- Corresponde a una pérdida sin dispersión de energía, que se muestra como una caída en la traza.
- Sucede por lo general en empalmes por fusión, dobleces o curvaturas excesivas de la fibra
Funcionamiento del OTDR
El OTDR envía pulsos de luz a través de la fibra óptica y mide el tiempo que tarda la señal reflejada en regresar al equipo.
Con esta información se puede calcular la distancia y la pérdida de potencia en la red.

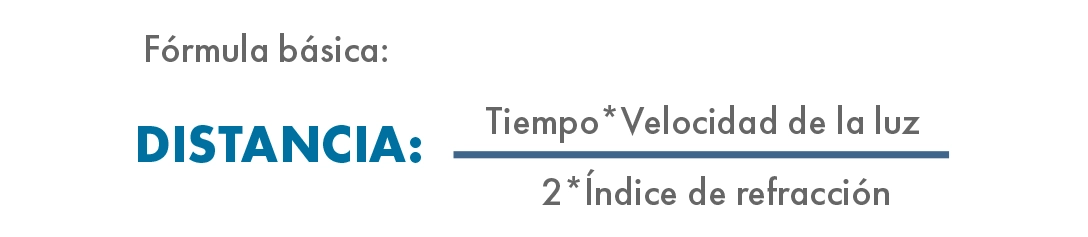

Fórmula básica:
El índice de refracción puede variar según la marca o tipo de cable, por lo que es importante configurarlo correctamente en el instrumento antes de realizar una medición.
Análisis de eventos
Los eventos son las irregularidades o pérdidas detectadas en la red óptica.
Dependiendo de su naturaleza, se representarán como picos (reflexivos) o caídas (no reflexivos) dentro de la traza generada por el OTDR.
Ancho de pulso
El ancho de pulso indica el tiempo que el OTDR utiliza para enviar y analizar un pulso de luz.
Existen dos configuraciones principales:
Ancho de pulso largo
- Mayor potencia
- Rango dinámico más amplio
- Cubre mayores distancias
- Menor resolución (menos eventos detectables)
- Zona muerta más grande
Ancho de pulso corto
- Mejor resolución
- Rango dinámico más corto
- Ideal para tramos cortos o detallados
- Mayor reconocimiento de eventos
- Medición más precisa
Resolución
La resolución se refiere a la capacidad del OTDR para distinguir eventos cercanos entre sí.
Está directamente relacionada con el tiempo de muestreo:
- A mayor velocidad → menor resolución
- A menor velocidad → mayor resolución
Zona muerta
La zona muerta es el tramo de la fibra en el que el OTDR no puede medir con precisión, debido a la potencia del pulso reflejado. Determina qué tan cerca pueden estar dos eventos para que el instrumento los distinga correctamente.

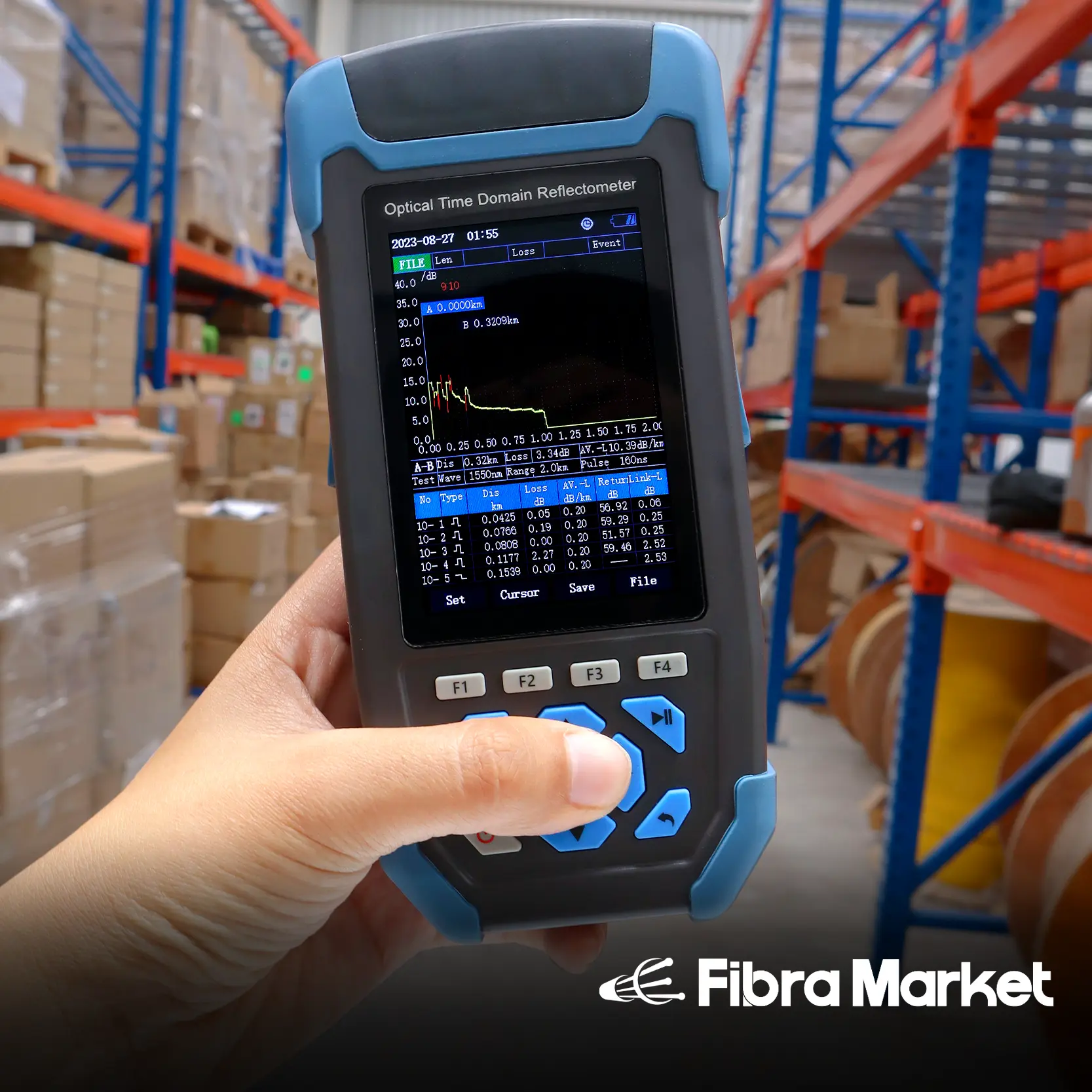

Traza del OTDR
La traza es la representación gráfica del comportamiento de la fibra óptica:
- Eje vertical (Y): Atenuación en decibelios (dB)
- Eje horizontal (X): Distancia, generalmente en kilómetros
En la traza se pueden observar:
- Atenuaciones totales
- Pérdidas en empalmes
- Pérdidas por macrocurvatura
- Reflectancias
- Atenuación en splitters, en el caso de OTDR para redes PON

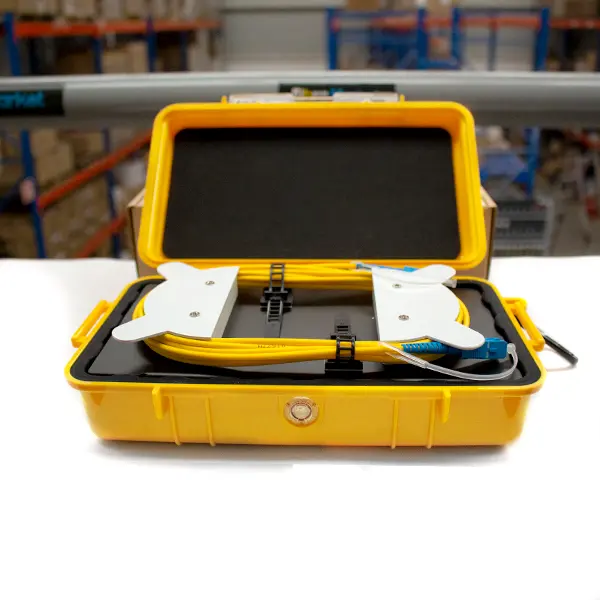

Bobina de lanzamiento
Este elemento permite mitigar el efecto de la zona muerta; normalmente se conectan al principio y al final de la red.
Esas suelen venir en un maletín de plástico o bien, enrolladas en una bobina pequeña
Podemos encontrarlo en monomodo o multimodo
Características principales:
- Disponible en versiones monomodo y multimodo
- Puede presentarse en maletines plásticos o bobinas compactas
- Permite visualizar correctamente los primeros y últimos eventos de la fibra
Rango dinámico
El rango dinámico define la capacidad del OTDR para medir longitudes mayores de fibra.
Mientras mayor sea el rango dinámico, más extensión puede visualizar el equipo.
Sin embargo, un rango dinámico alto también incrementa la zona muerta.
Qué considerar al comprar un OTDR
Al momento de elegir un OTDR, es importante analizar los siguientes aspectos técnicos:
Rango dinámico: entre 28 dB y 35 dB son los más comunes.
A mayor rango, mayor potencia y distancia de medición.
Tipo de fibra: monomodo (SM), multimodo (MM), dual o PON.
Tipo de conector de salida: generalmente FC.
Longitudes de onda disponibles: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm y 1625 nm (las más utilizadas).
El OTDR es una herramienta esencial para el mantenimiento, diagnóstico y certificación de redes de fibra óptica. Comprender su funcionamiento, los tipos de eventos y los parámetros de configuración permite obtener mediciones precisas y optimizar el rendimiento de la red óptica.
En FIBRAMARKET, por la compra de cualquier OTDR incluimos una capacitación técnica sin costo adicional, donde aprenderás a:
Configurar correctamente tu equipo
- Interpretar trazas y eventos
- Optimizar tus mediciones en campo
- De esta forma, garantizas resultados profesionales desde el primer uso y aprovechas al máximo tu inversión.
