Cómo elegir la caja FTTH correcta para proyectos de fibra óptica
Cómo elegir caja FTTH correcta para proyectos de fibra óptica
Para comenzar, es importante entender que en redes FTTH (Fiber to the Home), elegir caja FTTH es un factor clave dentro de la “última milla”, ya que influye directamente en la eficiencia, escalabilidad y rendimiento de la red. La caja FTTH (también conocida como caja de terminación, caja de distribución o NAP – Network Access Point) no es un simple contenedor de plástico; es el núcleo donde converge la protección mecánica, la gestión de empalmes y la distribución estratégica de señales GPON.
Definición Técnica: ¿Qué es una Caja FTTH?
En primer lugar, una Caja FTTH es un dispositivo diseñado para alojar el punto de terminación. Principalmente, su función es proporcionar un entorno seguro. Además, garantiza que el radio de curvatura no exceda los límites. En consecuencia, la escala del proyecto dicta la densidad de puertos necesaria. Por ejemplo, las diferencias entre modelos son críticas

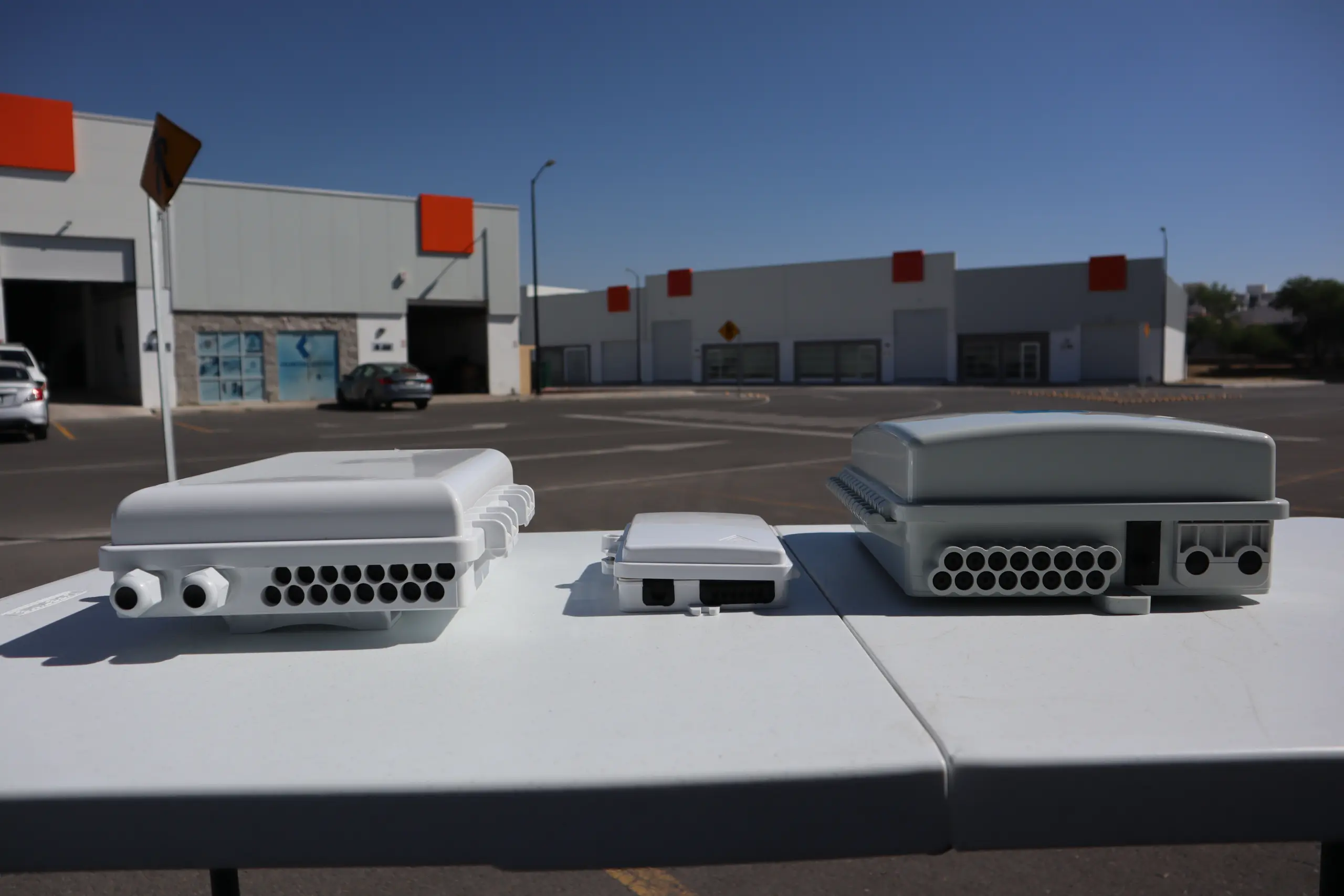

Tipos de Cajas FTTH: Comparativa por capacidad de puertos
En definitiva, la escala del proyecto dicta la densidad de puertos necesaria. En consecuencia, la elección incorrecta puede resultar en una saturación prematura de la red.
Capacidad |
Uso Principal |
Capacidad de Splitter |
Dimensiones Típicas (mm) |
Montaje Sugerido |
6 Puertos |
Residencial pequeño / Pequeña empresa | 1×4 o 1×6 PLC | 180 x 120 x 40 | Pared / Interior |
8 Puertos |
Distribución en edificios (MDU) | 1×8 PLC | 210 x 175 x 50 | Pared / Poste |
16 Puertos |
Planta externa estándar (NAP) | 1×16 o 2×8 PLC | 300 x 240 x 100 | Poste / Aéreo |
24 Puertos |
Alta densidad / Nodos centrales | 1×32 o 3×8 PLC | 340 x 270 x 110 | Poste / Pared |
Factores críticos de selección: Entorno y durabilidad
Indudablemente, no todas las cajas soportan las mismas condiciones. Por ejemplo, la normativa define estándares de resistencia. En cuanto a la protección, el grado IP67 es el recomendado. Con respecto a los materiales, las cajas utilizan PC+ABS. Ciertamente, esta mezcla combina resistencia con estabilidad. Además, cuentan con protección UV. Por consiguiente, su vida útil es superior.
Grado de Protección IP (Ingress Protection)
El código IP es vital para la supervivencia del hardware:
- IP65: Protegido contra polvo y chorros de agua a baja presión. Ideal para interiores o áreas exteriores protegidas.
- IP67: Protección total contra polvo e inmersión temporal en agua. Es el estándar recomendado para cajas en poste expuestas a tormentas.
- IP68: El nivel máximo, apto para instalaciones en registros subterráneos o zonas propensas a inundaciones.
Ciencia de Materiales: PC+ABS y Protección UV
Adicionalmente, la exposición prolongada a la radiación solar degrada los polímeros comunes. En ese sentido, las cajas de alta calidad utilizan una aleación de PC+ABS (Policarbonato y Acrilonitrilo Butadieno Estireno). Esta mezcla combina la resistencia al impacto del ABS con la estabilidad térmica y resistencia química del policarbonato. Además, deben contar con estabilizadores UV para evitar la cristalización y rotura del chasis tras años de exposición directa al sol.

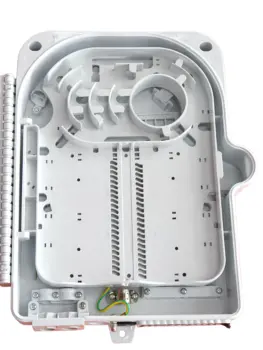

Gestión interna: Radio de curvatura y atenuación
El enemigo silencioso de la fibra óptica es la macrocurvatura. Una caja FTTH profesional debe asegurar el cumplimiento de la norma ITU-T G.657, que especifica fibras insensibles a la curvatura.
- Gestión de Excedentes: La caja debe contar con organizadores de fibra que mantengan un radio de curvatura mínimo de 30 mm.
- Compatibilidad de Conectores: Generalmente diseñadas para adaptadores SC/APC (color verde), debido a que su pulido en ángulo de 8 grados minimiza la pérdida de retorno (ORL > 60 dB), crucial en servicios de video y datos de alta velocidad.
Buenas prácticas de instalación
- Respetar el radio de curvatura mínimo (≥30 mm)
- Evitar tensión en la fibra
- Usar conectores SC/APC para minimizar reflexión
- Organizar correctamente empalmes y jumpers
- Verificar atenuación después de instalación
Métodos de instalación y accesorios
La versatilidad en el montaje reduce el tiempo de despliegue en campo.

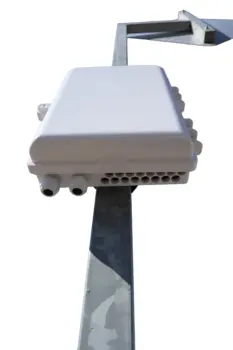

Montaje en Poste: Requiere abrazaderas de acero inoxidable (fleje) y soportes reforzados.
>Montaje en Pared: Utiliza anclajes de expansión estándar, común en fachadas o pasillos de edificios.
>Montaje Aéreo: Instalación suspendida en cables mensajeros, ideal para zonas donde el espacio en poste es limitado.
Tabla técnica completa para selección
A continuación presentamos una tabla técnica de referencia que resume los criterios esenciales para seleccionar una caja FTTH de manera correcta y profesional, basada en estándares de la industria y en las mejores prácticas de implementación en redes de fibra óptica, especialmente en entornos GPON.
Parámetro técnico |
Recomendación estándar óptimo |
|---|---|
| PASO 1: Tipo de conector | SC/APC |
| PASO 2: Tipo de fibra | ITU-T G.657A1/A2 |
| PASO 3: Material | PC+ABS con protección UV |
| PASO 4: Protección IP | IP65–IP68 (exterior) |
| PASO 5: Capacidad mínima | 8 puertos |
| PASO 6: Splitters compatibles | 1:8, 1:16, 1:32 |
| PASO 7: Radio de curvatura | ≥ 30 mm |
| PASO 8: Normativas | ITU-T, TIA/EIA |
Errores comunes al elegir una caja FTTH
- Subdimensionar la capacidad (sin considerar crecimiento)
- Elegir bajo grado IP para exteriores
- No considerar el tipo de fibra (G.652 vs G.657)
- Falta de espacio para splitters
- Mala gestión del cableado interno
Preguntas frecuentes (FAQs)
¿Cuál es la diferencia entre una caja de distribución y una caja de terminación?
La caja de distribución (NAP) se utiliza para dividir la señal de la red troncal hacia múltiples usuarios mediante splitters, mientras que la caja de terminación suele referirse al punto final dentro del domicilio del cliente (Roseta Óptica).
¿Por qué se prefiere el conector SC/APC en las cajas FTTH?
Se prefiere el SC/APC porque el pulido en ángulo reduce las reflexiones de luz, logrando una mayor estabilidad en redes GPON y sistemas de video sobre fibra, a diferencia del conector SC/UPC (azul).
¿Qué material es mejor para una caja FTTH en climas costeros?
Para climas costeros, es indispensable utilizar cajas con materiales PC+ABS con protección UV y herrajes de acero inoxidable para evitar la corrosión por salinidad.
¿Cuántos splitters puedo instalar en una caja de 16 puertos?
Generalmente, una caja de 16 puertos permite alojar un splitter PLC de 1×16 o dos splitters de 1×8, dependiendo del diseño de la bandeja de empalme interna.
¿Qué significa el cumplimiento de la norma ITU-T G.657?
Significa que la caja está diseñada para trabajar con fibras ópticas que soportan radios de curvatura reducidos sin incrementar significativamente la atenuación de la señal.
¿Es necesario utilizar una caja IP68 para instalaciones en postes?
No es estrictamente necesario; una certificación IP65 o IP67 es suficiente para postes. La certificación IP68 se reserva para instalaciones sumergibles o subterráneas.
¿Cómo afecta la temperatura a las cajas FTTH?
Las cajas certificadas deben operar en rangos de -40°C a +85°C. Un material de baja calidad puede deformarse con el calor o volverse quebradizo con el frío extremo.
¿Qué es un «Drop Cable» en el contexto de cajas FTTH?
Es el cable de acometida que conecta la caja de distribución (NAP) con la roseta óptica en el interior del hogar del abonado.
¿Puedo mezclar marcas de splitters y cajas FTTH?
Sí, siempre que el factor de forma del splitter (usualmente tipo «Blockless» o «Mini-module») sea compatible con el soporte de la bandeja de la caja.
¿Cuál es la vida útil estimada de una caja FTTH de alta calidad?
Una caja fabricada con PC+ABS y protección UV de grado industrial tiene una vida útil superior a los 15 o 20 años en condiciones externas normales.
¿Qué importancia tiene la bandeja de empalme en la caja?
La bandeja organiza las fusiones de fibra, protegiéndolas de tensiones mecánicas y facilitando el acceso técnico para mantenimientos futuros sin interrumpir otros servicios.
¿Las cajas FTTH soportan cables de entrada de gran diámetro?
La mayoría cuenta con puertos de entrada (Puertos principales) que soportan cables de 10 mm a 15 mm, utilizando glándulas de sellado o sellos mecánicos.
