Cómo interpretar una gráfica de OTDR fibra óptica: Guía paso a paso

Cómo interpretar una gráfica de OTDR fibra óptica: Guía paso a paso

El otdr fibra óptica es un instrumento que nos permite medir la distancia y la atenuación óptica de manera precisa. En este blog te enseñamos Cómo interpretar una gráfica de OTDR en fibra óptica: guía paso a paso, esencialmente, un OTDR funciona enviando pulsos cortos de luz a una fibra óptica y luego analizando los reflejos y la retrodispersión que se producen a lo largo de su longitud.

En esta guía paso a paso, te mostraremos cómo interpretar una gráfica de OTDR, identificar eventos clave, analizar parámetros importantes y comprender qué nos dice cada elemento del trazo sobre el estado de nuestra red de fibra óptica.

¿Qué es una gráfica OTDR y cómo funciona?

La gráfica de OTDR es una representación visual del comportamiento de la señal a lo largo de la fibra óptica.

  • Eje X (horizontal):

    distancia (metros o kilómetros)

  • Eje Y (vertical):

potencia de la señal (dB)

La curva muestra cómo la señal se debilita con la distancia y dónde ocurren eventos como empalmes, conectores o fallas.

El funcionamiento se basa en dos fenómenos físicos fundamentales. La dispersión de Rayleigh ocurre cuando el pulso viaja por la fibra y pequeñas variaciones en el material provocan que la luz se disperse en todas direcciones, generando retrodispersión continua hacia el detector. Por otro lado, la reflexión de Fresnel se produce cuando la luz encuentra cambios abruptos en la densidad del material, como conectores o roturas, reflejando una cantidad de luz decenas de miles de veces mayor en nivel de potencia que la retrodispersión.

El OTDR calcula la distancia mediante la fórmula: Distancia = (c/n) × (t/2), donde c representa la velocidad de la luz en el vacío (2.998 x 10⁸ m/s), t es el retardo entre la emisión y recepción del pulso, y n corresponde al índice de refracción de la fibra.

La traza típica muestra una línea descendente gradual que representa la atenuación de la fibra, interrumpida por cambios agudos causados por eventos como conectores, empalmes y roturas. La pendiente de esta línea indica el coeficiente de atenuación calibrado en dB/km.

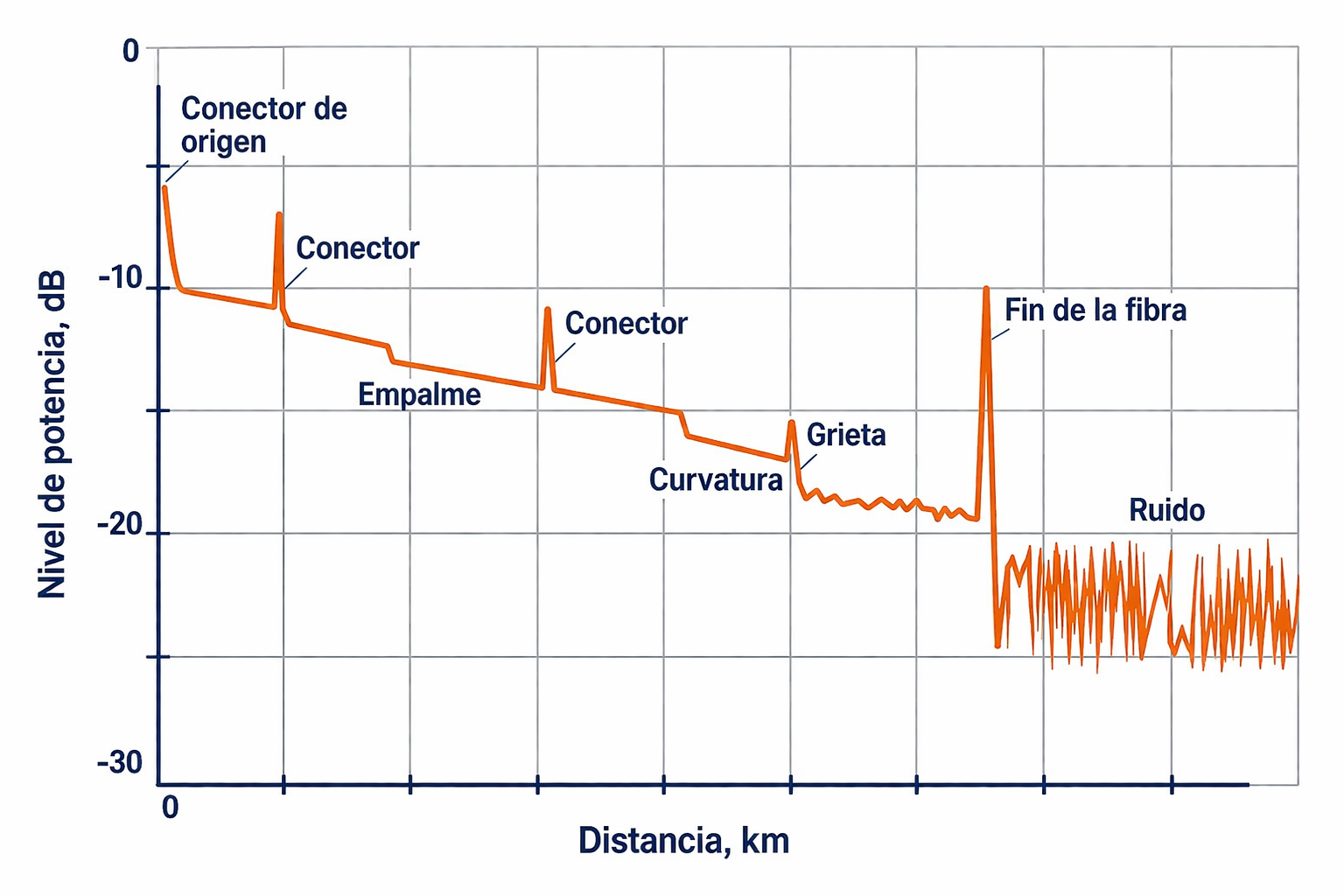

Elementos principales de una gráfica de OTDR

1. Línea descendente (atenuación)

Representa la pérdida de señal conforme la luz avanza por la fibra.

  • Una pendiente suave = buena calidad
  • Pendiente pronunciada = alta pérdida

2. Eventos reflectivos

Son picos en la gráfica causados por reflejos de luz.

  • Conectores
  • Empalmes mecánicos

3. Eventos no reflectivos

Son caídas sin pico.

  • Empalmes por fusión
  • microcurvaturas

4. Ruido final

Zona donde la señal ya no es detectable.

Cómo identificar y analizar eventos en la gráfica

Los eventos en una traza de OTDR nos revelan cada componente y anomalía presente en el enlace. Identificar correctamente estos eventos permite ubicar físicamente los puntos donde se requiere mantenimiento.

Los conectores aparecen como eventos reflectivos con pérdida significativa. Un conector UPC típico muestra tanto reflectancia como pérdida, mientras que los conectores APC presentan pérdida sin reflectancia visible. La altura del pico reflectante indica la cantidad de luz reflejada, aunque este valor depende del ancho de pulso utilizado.

Los empalmes mecánicos se identifican por una reflexión moderada causada por el gel de emparejamiento de índice que contienen. En cambio, los empalmes de fusión muestran únicamente pérdida sin reflexión alguna, representando el mejor método para conexiones con pérdidas mínimas.

El final del enlace se presenta como un evento reflectivo muy grande con una cola descendente. Cabe mencionar que esto también podría indicar una rotura en la fibra, por lo que siempre debes realizar mediciones bidireccionales para verificar.

Los fantasmas son eventos falsos que no generan pérdida. Se identifican porque la distancia desde el punto de referencia hasta el fantasma es múltiplo de la distancia hasta el primer evento reflectivo real.

Finalmente, un gainer ocurre cuando la señal después de un conector parece más fuerte que antes, indicando conexión de fibras con diferentes propiedades de retrodispersión.

Tipos de eventos en un gráfica de OTDR

Tipo de evento ¿Cómo se ve?  ¿Qué significa?
Conector Pico alto Reflexión de señal
Empalme por fusión Caída leve Unión de fibras
Corte Caída brusca Fin del enlace
Curvatura Pérdida progresiva Instalación incorrecta



Cómo interpretar una gráfica de OTDR paso a paso

1. Identifica el inicio de la fibra

Es el primer pico (conector de lanzamiento).

2. Analiza la pendiente

Evalúa la pérdida total del enlace.

Valores normales: 0.2 – 0.4 dB/km (monomodo)

3. Detecta eventos

Observa picos y caídas:

  • Picos → conectores
  • Caídas → empalmes

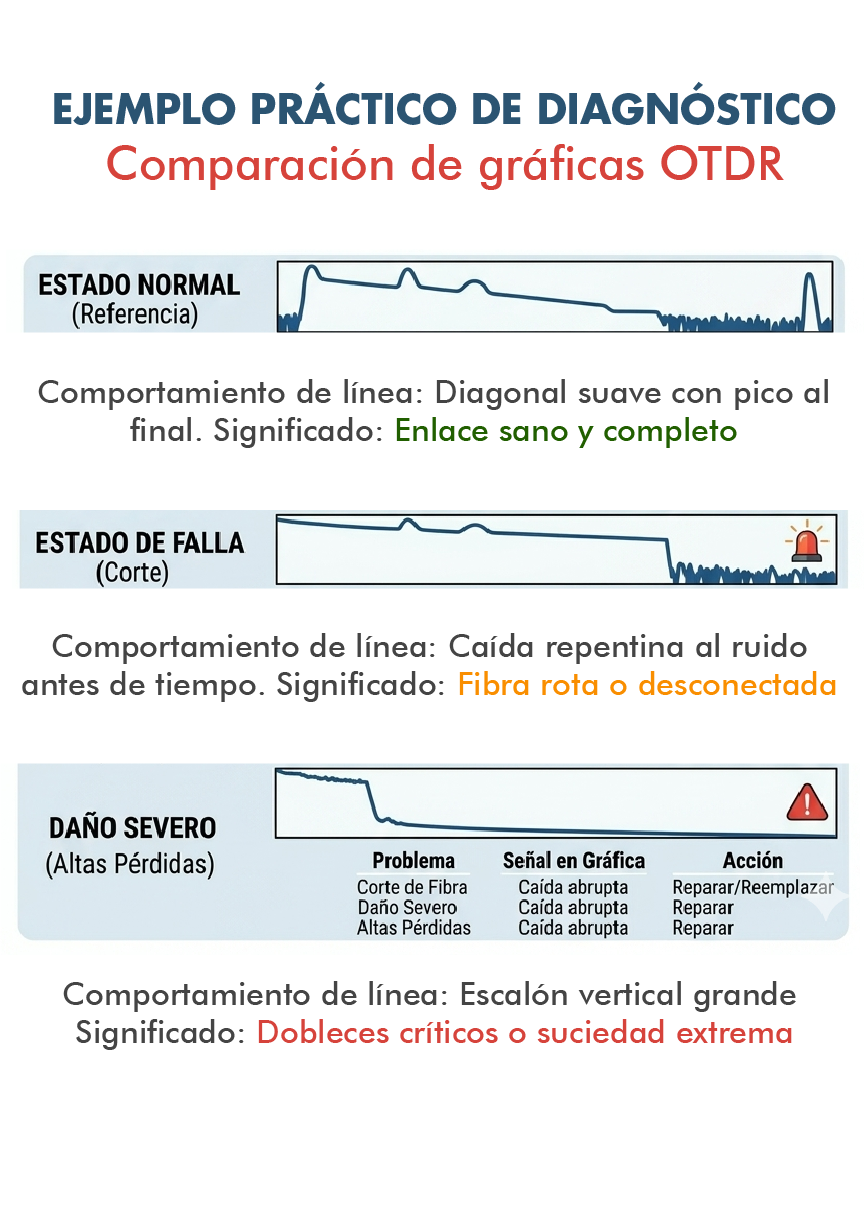

4. Ubica fallas

Una caída abrupta indica:

  • corte de fibra
  • daño severo

5. Verifica el final del enlace

El último evento indica el fin del cable.



Parámetros clave en una medición OTDR

  • Atenuación (dB/km)

Indica la pérdida por distancia.

  • Pérdida de inserción (dB)

Pérdida en empalmes o conectores.

  •  Reflectancia (dB)

Nivel de reflexión de un evento.

  • Distancia

Ubicación exacta de eventos o fallas.

Errores comunes al interpretar un OTDR

  • No usar bobina de lanzamiento
  • Configurar mal el rango de medición
  • Confundir ruido con eventos reales
  • No considerar la longitud de onda
  • Interpretar mal eventos reflectivos

Buenas prácticas para interpretar un OTDR

  • Usar bobina de lanzamiento y recepción
  • Realizar mediciones en 1310 y 1550 nm
  • Comparar resultados con estándares
  • Documentar todas las pruebas
  • Analizar con software especializado

Aplicaciones del OTDR en fibra óptica

  • Redes FTTH
  • Telecomunicaciones
  • Centros de datos
  • Redes empresariales
  • Mantenimiento de infraestructura





Preguntas frecuentes (FAQs)

¿Qué significa OTDR?

OTDR significa Reflectómetro Óptico en el Dominio del Tiempo.

¿Para qué sirve un OTDR?

Sirve para analizar, medir y diagnosticar una red de fibra óptica sin necesidad de acceder físicamente a todo el cable

¿Cuáles son los parámetros principales que debo configurar en un OTDR?

Los parámetros clave incluyen el rango de distancia (que debe ser al menos el doble de la longitud del enlace), el ancho de pulso (que determina la resolución y alcance), la zona muerta (distancia mínima para detectar eventos consecutivos), y el rango dinámico.

¿Qué significa cuando veo un valor negativo de pérdida en la gráfica OTDR?

Un valor negativo de pérdida representa en realidad una «ganancia aparente» o «gainer», que ocurre cuando se conectan fibras con diferentes coeficientes de retrodispersión. Esto es común al unir fibras G.652 con G.657. No es una ganancia real de potencia, sino una diferencia en las propiedades de retrodispersión que el OTDR interpreta como tal. La fibra óptica es pasiva y no puede amplificar señal.

¿Cómo puedo diferenciar entre un empalme mecánico y uno por fusión en el trazo?

Los empalmes mecánicos muestran tanto pérdida como una reflexión moderada debido al gel de emparejamiento de índice que contienen. En contraste, los empalmes por fusión presentan únicamente pérdida sin ninguna reflexión visible, lo que los convierte en el método preferido para conexiones de alta calidad con pérdidas mínimas.

¿Qué es un evento fantasma y cómo puedo identificarlo?

 Los eventos fantasma son señales falsas que aparecen en la traza pero no generan pérdida real. Se identifican porque su distancia desde el punto de referencia es un múltiplo exacto de la distancia hasta el primer evento reflectivo real. Estos eventos no representan componentes físicos en la fibra y deben ignorarse durante el análisis.

¿Por qué es importante limpiar los conectores?

La presencia de polvo, aceite o humedad provoca dispersión y absorción de luz, lo que resulta en mediciones erróneas, trazas de OTDR confusas y posibles daños permanentes en los equipos.

¿Qué muestra la gráfica del OTDR?

Muestra la pérdida de señal y eventos a lo largo de la fibra.

¿Qué es un evento reflectivo?

Es un pico causado por reflexión de luz.

¿Qué es un empalme en OTDR?

Una unión entre dos fibras que genera una pequeña pérdida.

¿Cómo detectar un corte de fibra?

Por una caída abrupta en la gráfica.

¿Qué es la atenuación?

Es la pérdida de señal en la fibra óptica.

¿Qué significa dB en OTDR?

dB (decibel) es una unidad logarítmica que indica cuánto se reduce (pérdida) o aumenta una señal dentro de la fibra óptica

¿Qué longitud de onda se usa?

Depende del tipo de fibra, 1310 nm y 1550 nm para fibra monomodo, 850 nm y 1300 nm para fibra multimodo y para redes vivas (activas), se utilizan comúnmente 1625 nm o 1650 nm para evitar interferencias con el tráfico de datos.

¿Qué es la reflectancia?

Es la cantidad de luz reflejada en un evento.

¿Por qué usar una bobina de lanzamiento?

Para medir correctamente el primer evento.

¿Qué errores se cometen al usar OTDR?

Configuración incorrecta y mala interpretación.

¿Qué equipo complementa al OTDR?

Medidor de potencia óptica.

¿Cada cuánto se debe medir la fibra?

En instalación y mantenimiento.
