1. La importancia de la cortadora en la última milla

Para comenzar, debemos entender que en el mundo de la fibra óptica, la calidad de una fusión depende casi por completo de la preparación previa del hilo. Por un lado, muchos técnicos invierten en fusionadoras de alineación por núcleo de última generación. Por otro lado, descuidan la herramienta que determina si esa fusionadora podrá hacer su trabajo: la cortadora de precisión o cleaver. De hecho, el secreto de una red de alto rendimiento reside en lograr un ángulo de fractura perfecto, idealmente de 0.5 grados.

Indudablemente, una mala cortadora es la causa principal de las burbujas en la fusión y de las pérdidas de retorno elevadas. Por esta razón, en este artículo técnico de FibraMarket, analizaremos la ingeniería detrás de estas herramientas y por qué la elección entre un modelo manual o automático define el éxito de tu empalme.

3. ¿Por qué fallan los cortes?

Para empezar, incluso la mejor cortadora puede fallar si no se mantiene adecuadamente. Indudablemente, existen factores externos que degradan la calidad de la fractura.

• Suciedad en los pads: Por ejemplo, la presencia de polvo en las gomas de sujeción impide que la fibra se mantenga recta. En consecuencia, la fibra se desliza y genera un corte biselado.
• Desgaste del disco: Ciertamente, cada posición del disco tiene un límite. Por lo tanto, cuando el ángulo de corte empieza a subir de 1.0°, es imperativo rotar la cuchilla a la siguiente posición numérica.
• Residuos de revestimiento: Asimismo, si no se limpia la fibra con alcohol isopropílico antes de cortar, los restos de acrilato ensucian el disco, reduciendo su precisión drásticamente.

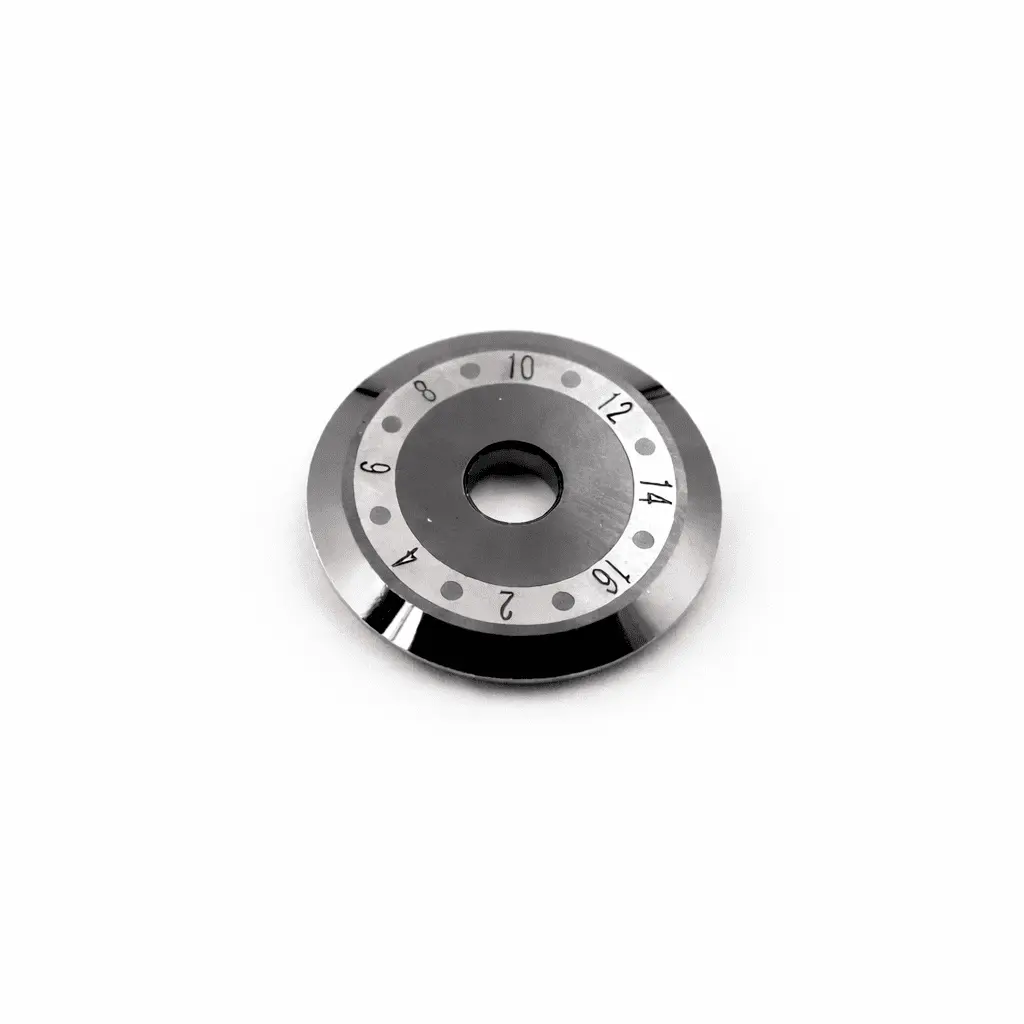

5. La ciencia del diamante: ¿Por qué tungsteno o diamante sintético?

En primer lugar, la durabilidad de una cortadora reside en la composición de su disco. Principalmente, la mayoría de las cortadoras industriales utilizan carburo de tungsteno de alta densidad. No obstante, los modelos de gama ultra-alta emplean recubrimientos de diamante sintético.

Ciertamente, la diferencia radica en la dureza de la escala Mohs. De hecho, un disco de tungsteno mal calibrado puede astillar la fibra en lugar de fracturarla. Por el contrario, un disco de diamante mantiene su filo por más de 60,000 cortes, asegurando que el ángulo de 0.5 grados sea constante incluso tras miles de operaciones en campo. En consecuencia, invertir en un disco de calidad superior reduce la tasa de error en redes de alta densidad como las de FibraMarket.

7. Compatibilidad con fibras especiales: G.652 vs. G.657

Para finalizar, debemos considerar que no todas las fibras se fracturan igual. Por ejemplo, la fibra monomodo estándar (ITU-T G.652) es más rígida que la fibra sensible a la curvatura (ITU-T G.657). Ciertamente, las cortadoras modernas incluyen guías universales que compensan estas diferencias de flexibilidad.

En efecto, si intentas cortar un cable drop plano con una cortadora diseñada solo para fibras de 250μm, la tensión será desigual. Por esta razón, en FibraMarket recomendamos cortadoras con sistema de sujeción múltiple. De esta manera, se garantiza que tanto el núcleo como el revestimiento reciban la presión exacta, manteniendo el presupuesto de potencia óptica dentro de los rangos operativos de la red GPON.

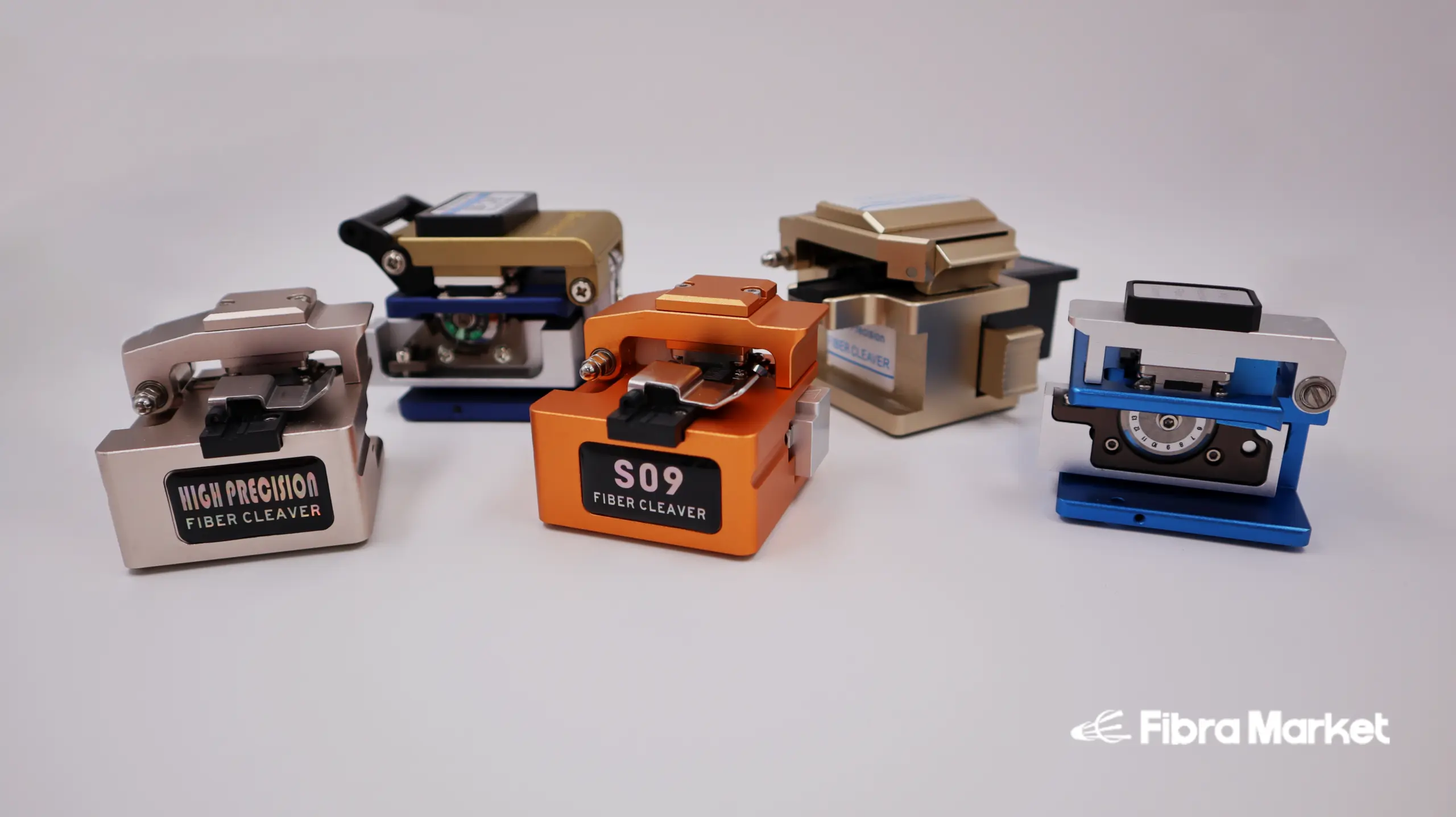

2. Tipos de cortadoras: un paso vs. dos pasos.

La diferencia entre estos modelos no es solo estética, sino mecánica y operativa. Ciertamente, la elección entre una cortadora automática (un paso) o manual (dos pasos) impacta en la productividad del técnico en campo.

Tabla comparativa de especificaciones técnicas

4. Mantenimiento y calibración: Maximizando la inversión

Posteriormente al uso diario, una cortadora requiere atención técnica. Actualmente, las mejores prácticas dictan una limpieza profunda al finalizar cada jornada de trabajo.

En primer lugar, se debe utilizar aire comprimido para remover fragmentos de fibra microscópicos. Posteriormente, se limpian los bloques de presión con alcohol de alta pureza. Sin duda, una cortadora limpia es la única forma de garantizar que cada fusión se realice al primer intento, evitando el desperdicio de protectores de empalme y tiempo de mano de obra.

6. Diagnóstico de cortes: Cómo leer una fractura fallida

Indudablemente, un técnico experto debe saber identificar por qué una fusionadora rechaza un corte. Para empezar, existen tres tipos de fallas comunes que todo especialista debe reconocer:

Corte con Labios (Lips): Básicamente, ocurre cuando la fibra se fractura antes de que el disco complete la muesca. Por lo tanto, queda un pequeño sobrante de vidrio que impide la alineación.

Corte Biselado (Hackle): Específicamente, se presenta cuando hay demasiada presión mecánica. Asimismo, esto genera una cara rugosa que dispersa la luz y eleva la atenuación.

Corte con Niebla (Mist): En este sentido, es el resultado de un disco sucio o desgastado que no crea una muesca limpia.

Debido a esto, el uso de un microscopio de inspección o la propia pantalla de la fusionadora es vital. Por consiguiente, si observas cualquiera de estos eventos, la solución inmediata es rotar el disco de la cortadora a la siguiente posición.

Preguntas frecuentes (FAQs)

¿Qué es exactamente el ángulo de corte y por qué importa?

Básicamente, es la inclinación de la cara extrema de la fibra tras la fractura. Un ángulo superior a 1 grado provoca que la fusionadora sea incapaz de alinear los núcleos, lo que eleva la pérdida de inserción y degrada la señal de la red.

¿Cómo se limpia correctamente una cortadora de fibra óptica?

Fundamentalmente, se debe utilizar alcohol isopropílico de alta pureza (>99%) y un hisopo que no suelte pelusa. Es vital limpiar tanto los pads de sujeción como el disco de tungsteno para evitar que la fibra se deslice durante el proceso.

¿Cuándo es el momento exacto para rotar el disco de corte?

En efecto, el disco debe rotarse cuando la fusionadora reporte ángulos elevados de forma constante o cuando se observen fracturas irregulares (como «puntas desportilladas») en el monitor. Generalmente, esto sucede cada 2,000 o 3,000 cortes por posición.

¿Qué ventaja técnica ofrece una cortadora de un solo paso?

Ciertamente, la ventaja principal es la consistencia mecánica. Al automatizar el movimiento de la cuchilla, se elimina la presión irregular del factor humano, garantizando ángulos menores a 0.5 grados de manera repetitiva y estable.

¿Por qué mi cortadora rompe la fibra en lugar de hacer un corte limpio?

Sinceramente, esto suele ser señal de que la altura del disco es demasiado elevada o que el filo está astillado. Requiere un ajuste micrométrico de la altura del disco siguiendo las especificaciones del fabricante.

¿Es necesario usar el colector de restos de fibra?

Por seguridad, indudablemente sí. Los fragmentos de fibra son microscópicos y extremadamente peligrosos si se clavan en la piel o se ingieren. Una cortadora con colector automático garantiza un entorno de trabajo seguro y limpio.

¿Cómo afecta la suciedad en los bloques de presión (pads) al ángulo de corte?

Principalmente, si hay suciedad, la fibra no se asienta de forma plana. En consecuencia, el disco golpea la fibra en un ángulo oblicuo, produciendo cortes con rebabas que impiden una fusión exitosa.

¿Se puede usar una cortadora para cables drop planos?

Por supuesto, siempre que la cortadora cuente con una guía universal o soporte para cables de acometida. Las cortadoras de FibraMarket están diseñadas para procesar fibras de 250μm, 900μm y cables drop de manera eficiente.

¿Cuál es la diferencia entre un disco de tungsteno y uno de diamante?

Básicamente, el tungsteno es el estándar industrial por su costo-beneficio, mientras que el diamante ofrece una dureza superior. Ambos materiales son excelentes, pero el diamante mantiene el ángulo de 0.5 grados por un periodo de tiempo mucho más prolongado.

¿Qué es el fenómeno de «Hackle» o niebla en un corte?

Específicamente, es una imperfección superficial causada por una fractura demasiado violenta o un disco desafilado. Visualmente parece una zona rugosa que aumenta drásticamente la pérdida de retorno (ORL) en la red.

¿Cómo influye la temperatura ambiental en el rendimiento de la cortadora?

Ciertamente, el frío extremo puede endurecer las gomas de sujeción, provocando que la fibra se deslice. Por ello, se recomienda aclimatar la herramienta antes de iniciar trabajos de precisión en climas gélidos.

¿Por qué es vital limpiar la fibra antes de realizar el corte?

Si cortas una fibra sucia, los restos del revestimiento (acrilato) se pegarán al disco de corte. Por lo tanto, contaminarás los siguientes mil cortes, arruinando la precisión de una herramienta que de otro modo sería impecable.
