Guía Técnica: ¿Cómo medir la pérdida en fibra óptica y optimizar la gestión en cajas FTTH?
Guía Técnica: ¿Cómo medir la pérdida en fibra óptica y optimizar la gestión en cajas FTTH?
En el despliegue de redes de alta velocidad, la precisión es el único camino hacia la rentabilidad. Para comenzar, debemos entender que la calidad de una red no se define por los equipos activos, sino por la integridad física de la infraestructura pasiva. Por un lado, una medición incorrecta puede ocultar fallas que degradarán el servicio. Por otro lado, una gestión deficiente en los puntos de acceso compromete la estabilidad a largo plazo.
Medir la pérdida en fibra óptica es el proceso de cuantificar la disminución de la potencia de la señal luminosa (atenuación) a medida que viaja por el núcleo del cable, expresada comúnmente en decibelios (dB). Debido a esto, en este artículo de Fibramarket analizaremos las metodologías de medición y cómo la selección de la Caja FTTH correcta es fundamental para mantener los niveles de pérdida bajo control.
1. Fundamentos de la medición: Atenuación y pérdida por inserción
En primer lugar, es vital diferenciar entre la atenuación intrínseca del cable y la pérdida por inserción en los puntos de conexión. La normativa TIA/EIA-568 establece límites estrictos para asegurar que el presupuesto de potencia óptica sea suficiente para el receptor.
Metodologías principales: LSPM vs. OTDR
Principalmente, existen dos formas de medir la salud de un enlace:

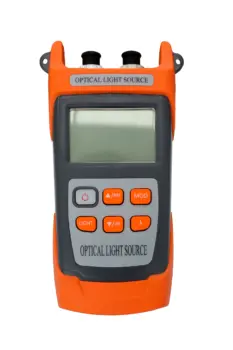

- LSPM (Light Source and Power Meter): Mide la pérdida total de extremo a extremo. Es el método estándar para la certificación básica.

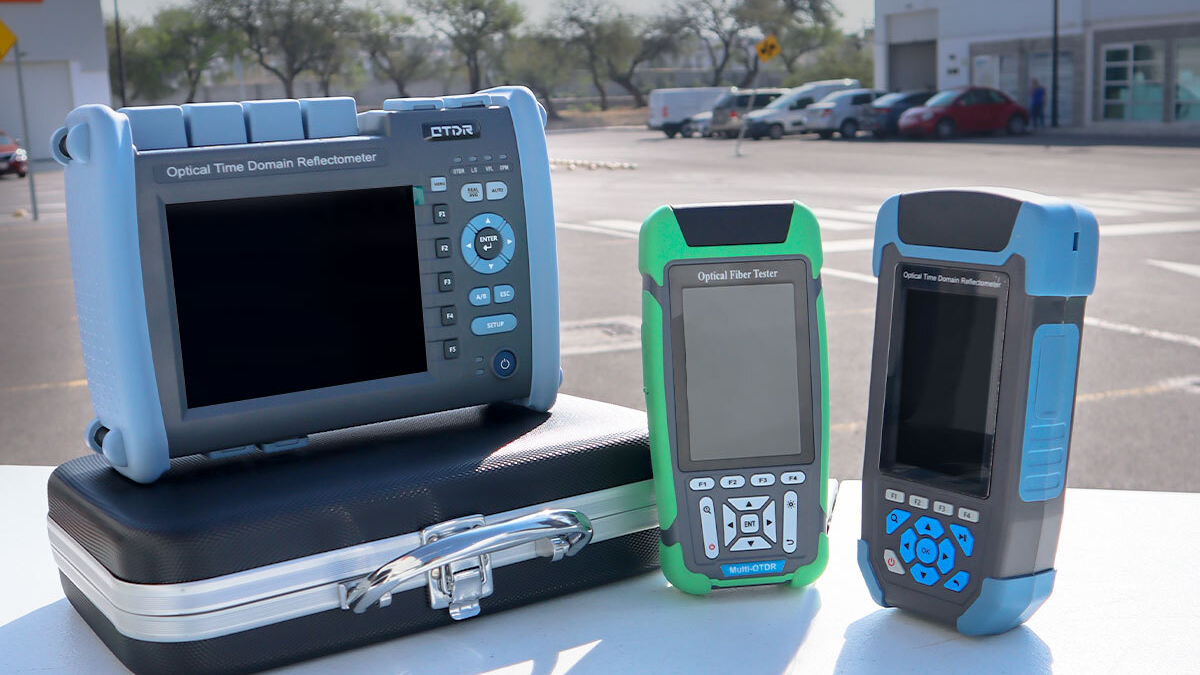

- OTDR (Optical Time Domain Reflectometer): Identifica eventos específicos como empalmes, conectores y macrocurvaturas. Ciertamente, es la herramienta definitiva para el diagnóstico de fallas.
3. Tipos de Cajas FTTH: Comparativa de capacidades
Generalmente, la elección de la caja depende de la densidad de abonados y el diseño de la red GPON. En consecuencia, elegir un modelo inadecuado puede saturar la capacidad de gestión y aumentar la pérdida por manipulación.
Tabla de especificaciones técnicas
| Capacidad de puertos | Uso recomendado | Capacidad de splitter | Protección IP | Material sugerido |
| 6 Puertos | Residencial / Pyme | 1×4 o 1×6 PLC | IP65 | PC+ABS |
| 8 Puertos | Edificios (MDU) | 1×8 PLC | IP65/67 | PC+ABS |
| 16 Puertos | Planta Externa (NAP) | 1×16 PLC | IP67 | PC+ABS + UV |
| 24 Puertos | Alta Densidad Urbana | 2×16 o 1×32 PLC | IP67/68 | PC+ABS + UV |
5. Materiales y durabilidad: El secreto del éxito
Ciertamente, la calidad del material de construcción define la protección de tus fusiones de 0.02 dB. Por consiguiente, en Fibramarket recomendamos únicamente materiales probados bajo estándares internacionales.
-
PC+ABS: Esta aleación combina la resistencia mecánica del ABS con la estabilidad térmica del Policarbonato.
-
Grados de Protección IP: * IP65: Resistente a chorros de agua; ideal para exteriores protegidos.
-
IP67: Estanco al polvo e inmersión temporal; el estándar para redes aéreas.
-
IP68: Sumergible; necesario en registros subterráneos.
-
2. La gestión en la última milla: el rol de la caja FTTH
Indudablemente, la mayor parte de la pérdida se genera en la última milla. Por esta razón, la Caja FTTH (Network Access Point – NAP) debe ser diseñada para minimizar el estrés mecánico sobre la fibra.
Definición técnica: ¿Qué es una caja FTTH?
Una Caja FTTH es un gabinete de terminación óptica diseñado para proteger las fusiones, alojar splitters PLC y gestionar la transición entre la red de alimentación y los cables drop de los abonados. Además, su diseño interno debe garantizar que el radio de curvatura cumpla con la norma ITU-T G.657, evitando pérdidas por macrocurvatura.
4. Guía de selección: Factores de decisión según el entorno
Sinceramente, el entorno dicta la vida útil de tu red. Por ejemplo, la humedad y la radiación solar son los mayores enemigos de los materiales poliméricos.
Planta externa (OSP)
Específicamente, para postes y fachadas, se requieren cajas con protección UV y sellado IP67. De hecho, el uso de materiales como el PC+ABS garantiza que la caja no se cristalice ni permita la entrada de agua, lo que causaría incrementos en la pérdida por suciedad en conectores SC/APC.
Interiores y edificios multi-usuario
En este sentido, las cajas para interior priorizan el tamaño compacto y la facilidad de instalación. No obstante, deben ofrecer una gestión de excedentes impecable para evitar que el instalador fuerce el cable al cerrar la tapa.
6. Instalación: Métodos de montaje y mejores prácticas
Para finalizar, una instalación correcta previene el 80% de las fallas futuras. Actualmente, existen tres métodos principales:
-
Montaje en Poste: Utilizando flejes de acero inoxidable. Asimismo, se debe asegurar el cable de alimentación para evitar tensiones en el puerto de entrada.
-
Montaje en Pared: Ideal para edificios y fachadas urbanas.
-
Montaje Aéreo: Instalación suspendida en cables mensajeros, común en despliegues rurales rápidos.
Preguntas frecuentes (FAQs)
¿Cuál es el límite máximo de pérdida permitido en un conector SC/APC?
Básicamente, la norma TIA-568 establece que la pérdida máxima aceptable por par de conectores acoplados es de 0.75 dB, aunque en despliegues de calidad se busca un valor inferior a 0.3 dB.
¿Qué es una macrocurvatura y cómo afecta la medición de pérdida?
Principalmente, es un doblez físico del cable con un radio menor al permitido. En una medición con OTDR, aparece como un evento de pérdida puntual con mayor atenuación en longitudes de onda largas (1550nm vs 1310nm).
¿Por qué se utiliza el material PC+ABS en las cajas FTTH?
Indudablemente, se utiliza porque ofrece una excelente resistencia a los impactos, estabilidad dimensional ante cambios de temperatura y es compatible con aditivos para la protección contra rayos UV.
¿Qué diferencia hay entre una caja IP65 y una IP67?
De hecho, la IP65 solo protege contra agua proyectada, mientras que la IP67 garantiza protección contra la entrada de agua incluso en inmersiones temporales, siendo más segura para postes expuestos a tormentas.
¿Cómo influye el radio de curvatura en la atenuación de la fibra?
Ciertamente, si se excede el radio de curvatura crítico, la luz se escapa del núcleo hacia el revestimiento, causando una pérdida de potencia inmediata que puede interrumpir el servicio GPON.
¿Cuántos splitters puedo instalar en una caja de 16 puertos?
Generalmente, estas cajas están diseñadas para alojar un splitter PLC de 1×16 o dos de 1×8, dependiendo de la configuración de la red y el espacio en la bandeja de empalme.
¿Es compatible la norma ITU-T G.657 con las cajas FTTH de Fibramarket?
Por supuesto, nuestras cajas están diseñadas específicamente para fibras G.657, las cuales son insensibles a la curvatura, permitiendo una gestión más compacta sin elevar la pérdida óptica.
¿Qué importancia tiene el cumplimiento de la norma TIA/EIA en la medición?
En efecto, seguir esta norma garantiza que los resultados de las mediciones sean comparables y que la red cumpla con los estándares mínimos para soportar servicios de alta velocidad como XGS-PON.
¿Cuál es la vida útil estimada de una caja FTTH en exteriores?
Ciertamente, una caja de alta calidad con protección UV y material PC+ABS puede durar más de 20 años sin degradación estructural significativa.
¿Cómo afecta la temperatura a la pérdida en fibra óptica?
Sinceramente, la fibra es estable, pero el hardware de gestión (la caja) puede dilatarse o contraerse. Una caja de mala calidad podría presionar la fibra en climas extremos, causando variaciones en la pérdida.
¿Se pueden usar conectores UPC en una red diseñada para APC?
Principalmente no, debido a que el pulido en ángulo del APC (8 grados) no es compatible con el plano del UPC, lo que generaría una pérdida de retorno masiva y daños físicos en los conectores.
¿Qué herramienta es mejor para medir la pérdida en redes GPON activas?
Actualmente, se recomienda un Power Meter para PON, ya que puede distinguir entre las diferentes longitudes de onda (1310/1490/1550 nm) que viajan simultáneamente por la fibra.
