El OTDR
El OTDR, conoce más sobre este equipo
El reflectrometro óptico, u OTDR por sus siglas en inglés, es un instrumento de medición en el que nos podemos apoyar para conocer el estado de una instalación o en su caso identificar posibles puntos de mejora en la red.
En nuestras instalaciones de fibra óptica, cada que se hace una manipulación mecánica, es decir, cuando el cable esta trozado y realizamos un empalme, o empleamos el uso de conectores y acopladores o simplemente si el cable esta acomodado de tal forma que esta sufriendo curvaturas muy pronunciadas o está fracturado nuestro cable, estamos sufriendo en mayor o menor medida perdidas de potencia, a cada uno de estos casos se les conoce como eventos.
Sin importar el OTDR que se este utilizando, la longitud de onda en la que se quiera trabajar o las distancias que queramos medir, el funcionamiento de esta instrumentos es el mismo… una vez configurado el OTDR, este empieza a emitir pulsos de luz a través de nuestra red, cada que estos pulsos de luz se topan con un evento, este genera un reflejo que va a viajar de regresa hacia el OTDR, en cuanto se recibe el reflejo es que el equipo calcula la distancia a la que se encuentra el evento, de este modo es que se va generando el trazo de la red y es capaz de desplegar las perdidas que representan estos eventos en la red.
A la hora de trabajar el equipo, es pertinente que tengamos completo conocimiento de lo que vamos a medir, si es monomodo o multimodo, la distancia que vamos a cubrir, que tipo de eventos nos podemos topar en la red son algunos datos que tenemos que contemplar, en FibraMarket contamos con distintas variantes de estos equipos que se pueden adaptar la las necesidades particulares de cada proyecto.
Conoce nuestras redes sociales
Fibramarket, el mercado de la fibra óptica
OTDR NK1500 modelo F2 1610+ -20nm (fibra viva)
Este dispositivo portátil integra funciones avanzadas de OTDR, fuente de luz (LS), localizador visual de fallas (VFL) y medidor de potencia óptica (OPM) en un solo equipo. En primer lugar, se conecta directamente a tu teléfono móvil, proporcionando una interfaz intuitiva que facilita la lectura y el diagnóstico de enlaces de fibra óptica de manera rápida y precisa. Además de destacar que su diseño portátil facilita el trabajo en campo, garantizando resultados precisos en tiempo real.
Características del producto:
- Multifuncionalidad: Integra en un solo dispositivo las funciones de OTDR, fuente de luz (LS), localizador visual de fallas (VFL) y medidor de potencia óptica (OPM).
- Conectividad: Se conecta directamente al teléfono móvil, permitiendo realizar lecturas y análisis de red desde el smartphone.
- Diseño: Es un equipo compacto, portátil y diseñado para facilitar el trabajo en campo con una interfaz intuitiva.
- Contenido del kit: Incluye manual de usuario, certificado, cable de conexión tipo C, hisopos de limpieza y bolsa de transporte.
OTDR VIAVI STOTDR-PREMIUM-I
El OTDR VIAVI STOTDR-PREMIUM-I muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra múltiples aplicaciones avanzadas, tales como Smart TEST, Expert y FTTH-SLM Base, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia, fuente de luz y VFL, este OTDR se convierte en una solución completa para redes de acceso, FTTH y áreas metropolitanas.
Características del producto:
- Conectividad: WiFi integrado.
- Funciones integradas: Modo fuente de luz, medidor de potencia, VFL, Smart TEST, App Expert y FTTH-SLM Base.
- Longitud de onda: 1310/1550 nm.
- Rango dinámico: 40/40 dB.
- Aplicación: Acceso, FTTH y Metro.
- Adicional: Incluye maleta para transporte.
OTDR VIAVI ST OTDR-PLUS-I-PC
El OTDR VIAVI STOTDR-PLUS-I-PC muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra aplicaciones avanzadas como Smart TEST, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia y fuente de luz, este OTDR se convierte en una solución esencial para aplicaciones de acceso y última milla.
Características del producto:
-
Conectividad: WiFi integrado.
-
Funciones integradas: Modo fuente de luz, medidor de potencia y App Smart TEST.
-
Longitud de onda: 1310/1550 nm.
-
Rango dinámico: 30/30 dB.
-
Aplicación: Acceso y última milla.
OTDR VIAVI ST OTDR-PLUS-I-AP
El OTDR VIAVI ST OTDR-PLUS-I-AP muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra aplicaciones avanzadas como Smart TEST, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia y fuente de luz, este OTDR se convierte en una solución esencial para aplicaciones de acceso y última milla.
Características del producto:
- Conectividad: WiFi integrado.
- Funciones integradas: Modo fuente de luz, medidor de potencia y App Smart TEST.
- Longitud de onda: 1310/1550 nm.
- Rango dinámico: 30/30 dB.
- Aplicación: Acceso y última milla.
OTDR VIAVI MTS 4000 V2
El OTDR VIAVI MTS 4000 V2 cuenta con una interfaz amigable e intuitiva que permite realizar mediciones completas con gran facilidad. Por lo tanto, los técnicos obtienen una herramienta eficiente para diagnosticar sus redes de manera rápida.
Asimismo, el equipo destaca por su diseño robusto y funcional, integrando una pantalla táctil de 9 pulgadas para visualizar los resultados detalladamente. Finalmente, su conectividad versátil y opciones modulares lo convierten en el aliado perfecto para cualquier profesional del sector.
Características del producto:
-
Pantalla: Táctil de 9 pulgadas.
-
Dimensiones: 282 x 153 x 93 mm (procesador central con dos módulos).
-
Peso: 1,6 kg (incluyendo la batería).
-
Interfaz: Incluye dos puertos USB 2.0, un puerto RJ45 LAN 10/100/1000 Mbit/s y un puerto jack hembra de 2,5 mm para auriculares.
OTDR QUAD VIAVI E4146QUAD
Gracias al módulo óptico Quad, el OTDR QUAD VIAVI E4146QUAD realiza mediciones seguras y confiables. Por lo tanto, el equipo entrega una prueba "estar" que reporta macrocurvaturas, un resumen de pasa/falla, un mapeo detallado de resultados y un reporte completo.
Características del producto:
- Rango dinámico: Hasta 37 dB en monomodo y 26 dB en multimodo.
- Longitudes de onda: 850, 1300, 1310 y 1550 nm.
- Conectividad: Conectores intercambiables FC, SC, LC y ST.
- Diseño compacto: Peso de 0.4 kg y dimensiones de 128 x 134 x 40 mm.
OTDR multifuncional PON OP-OTDR-3003
El OTDR multifuncional PON OP-OTDR-3003 ofrece una solución versátil para profesionales. Por lo tanto, los técnicos utilizan este equipo ampliamente en la construcción de ingeniería, la reparación de fallas y el mantenimiento de líneas de fibra óptica.
Asimismo, integra funciones esenciales como mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual, optimizando el desarrollo y la producción de sistemas de comunicación. Finalmente, su diseño ergonómico garantiza un rendimiento eficiente en cualquier entorno de trabajo.
Características del producto:
-
Longitud de onda: 1610 ± 5 nm.
-
Rango dinámico: 22 dB.
-
Zona muerta de eventos: 2 m.
-
Funciones integradas: OTDR, mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual.
OTDR multifuncional monomodo OP-OTDR-3004
El OTDR multifuncional monomodo OP-OTDR-3004 es una herramienta versátil que se utiliza ampliamente en la construcción de ingeniería, la reparación de fallas y el mantenimiento de líneas de fibra óptica. Asimismo, su capacidad técnica permite su aplicación en el desarrollo y la producción de sistemas de comunicación, entre otros campos.
Además, el equipo integra funciones esenciales como mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual e iluminación, garantizando un rendimiento eficiente en diversas tareas de diagnóstico.
Características del producto:
- Longitud de onda: 1310/1550 ± 20 nm.
- Rango dinámico: 22/20 dB.
- Zona muerta de eventos: 2 m.
- Funciones integradas: OTDR, mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual e iluminación.

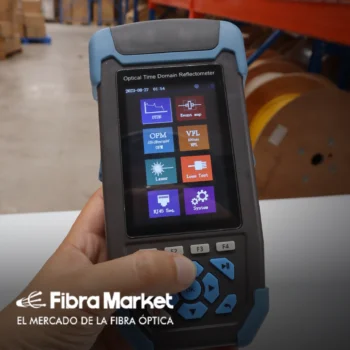

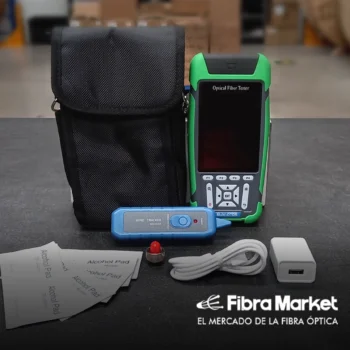

Mini OTDR monomodo OP-OTDR-1045
El Mini OTDR monomodo OP-OTDR-1045 está diseñado para trabajos de infraestructura de fibra óptica en telecomunicaciones, abarcando tareas de instalación, mantenimiento y reparación. Además de su función principal de OTDR, integra herramientas esenciales como mapa de eventos, medidor de potencia, localizador visual de fallas (VFL), fuente de luz y probador de secuencias.
Este equipo destaca por su pantalla táctil LCD a color y su capacidad para trabajar en longitudes de onda de 1310 y 1550 nm, garantizando mediciones precisas gracias a su pequeña zona muerta.
Características del producto:
-
Rango dinámico: 26/24 dB.
-
Longitud de onda: 1310/1550 nm.
-
Pantalla: Touch LCD a color.
-
Almacenamiento de datos: 8 GB.
-
Funciones integradas: OTDR, mapa de eventos, VFL, medidor de potencia y fuente de luz.
OTDR multimodo 3002
Gracias a su diseño compacto y portátil, el OTDR Multimodo 3002 es perfecto para realizar trabajos en campo con una interfaz sencilla de usar. Este equipo facilita la ejecución de mediciones críticas, tales como la longitud de onda y pérdidas permitiendo visualizar los resultados de manera gráfica y mediante iOLM. Adicionalmente, el dispositivo se destaca por su capacidad de guardar resultados de forma automática.
Características del producto:
- Longitud de onda: 850 nm / 1300 nm ± 20 nm.
- Rango dinámico: 22/24 dB.
- Rango visible: 500 m - 128 km.
- Atenuación: ± 0.05 dB/dB.
- Evento de zona muerta: 2.5 m.
- Almacenamiento: 600 eventos.
- Formato de archivos: SOR.
OTDR 3302P3
Este medidor OTDR facilita la medición de características críticas del cable, incluyendo la longitud de la fibra, la pérdida y la atenuación. Gracias a su fabricación de alta calidad, el OTDR 3302P3 asegura resultados precisos que optimizan los procesos de instalación y mantenimiento de todo tipo de redes de fibra óptica. Además, permite controlar factores clave de medición como el rango de distancia, la longitud de onda, el tiempo, la resolución y el índice de refracción.
Características del producto:
-
Modalidad: Monomodo.
-
Longitudes de onda: 1310/1550/1625 nm.
-
Rango dinámico: 37/36 dB.
OTDR 3302P2 Monomodo
Este medidor OTDR facilita la medición de características críticas del cable, tales como la longitud de la fibra, la pérdida y la atenuación. Gracias a su diseño y manufactura de alta calidad, el equipo asegura resultados precisos que optimizan las labores de instalación y mantenimiento de todo tipo de redes. Asimismo, el OTDR-3302P2 puede ser programado y calibrado para adaptarse a necesidades específicas, permitiendo controlar factores como el rango de distancia, la longitud de onda, el tiempo, la resolución y el índice de refracción.
Características del producto:
- Modalidad: Monomodo.
- Longitudes de onda: 1310/1490/1550 nm.
- Rango dinámico: 37/36 dB.
