Equipos de medición
Equipos de medición, ¿ya los conoces?.
Las herramientas de medición son importantes cuando de conocer el rendimiento de nuestra red se trata, en el mundo de la fibra óptica es bastante común hacer uso de dos tipos de herramientas.
Una de ellas es el uso de un medidor de potencia, que aunado a el uso de una fuente de luz, lo que obtenemos como medición es la diferencia que hay entre la potencia de la señal que manda la fuente de luz y la que está recibiendo nuestro medidor de potencia, este valor es la pérdida real que estamos experimentando en nuestra red, ya será nuestro papel encontrar el origen de esta pérdida en la potencia de nuestra señal.
Usualmente estas herramientas están equipadas para trabajar en las longitudes de onda más comunes tanto en multimodo como monomodo, solo hay que tener atención en que ambos equipos estén trabajando en la misma longitud de onda.
Otra herramienta que es bastante común usar es la implementación de un OTDR, este dispositivo sustituye el uso de nuestra fuente de luz y medidor de potencia, ya que además de darnos esta diferencia de potencia en nuestra red, es capaz de decirnos en que km o mt es que se encuentra el origen de la pérdida de potencia.
Al momento de seleccionar que OTDR se adapta a nuestras necesidades, es importante que consideremos la distancia lineal del cable que corresponde a nuestra red, así como también si estaremos trabajando con redes monomodo o multimodo, a partir de ahí es que podremos identificar la potencia y tipos de sensores que se necesitan a la hora de emplear uno de estos equipos en nuestros proyectos.
Conoce nuestras redes sociales
Fibramarket, el mercado de la fibra óptica
OTDR NK1500 modelo F2 1610+ -20nm (fibra viva)
Este dispositivo portátil integra funciones avanzadas de OTDR, fuente de luz (LS), localizador visual de fallas (VFL) y medidor de potencia óptica (OPM) en un solo equipo. En primer lugar, se conecta directamente a tu teléfono móvil, proporcionando una interfaz intuitiva que facilita la lectura y el diagnóstico de enlaces de fibra óptica de manera rápida y precisa. Además de destacar que su diseño portátil facilita el trabajo en campo, garantizando resultados precisos en tiempo real.
Características del producto:
- Multifuncionalidad: Integra en un solo dispositivo las funciones de OTDR, fuente de luz (LS), localizador visual de fallas (VFL) y medidor de potencia óptica (OPM).
- Conectividad: Se conecta directamente al teléfono móvil, permitiendo realizar lecturas y análisis de red desde el smartphone.
- Diseño: Es un equipo compacto, portátil y diseñado para facilitar el trabajo en campo con una interfaz intuitiva.
- Contenido del kit: Incluye manual de usuario, certificado, cable de conexión tipo C, hisopos de limpieza y bolsa de transporte.

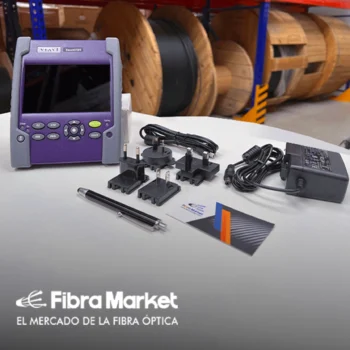

OTDR VIAVI STOTDR-PREMIUM-I
El OTDR VIAVI STOTDR-PREMIUM-I muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra múltiples aplicaciones avanzadas, tales como Smart TEST, Expert y FTTH-SLM Base, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia, fuente de luz y VFL, este OTDR se convierte en una solución completa para redes de acceso, FTTH y áreas metropolitanas.
Características del producto:
- Conectividad: WiFi integrado.
- Funciones integradas: Modo fuente de luz, medidor de potencia, VFL, Smart TEST, App Expert y FTTH-SLM Base.
- Longitud de onda: 1310/1550 nm.
- Rango dinámico: 40/40 dB.
- Aplicación: Acceso, FTTH y Metro.
- Adicional: Incluye maleta para transporte.
OTDR VIAVI ST OTDR-PLUS-I-PC
El OTDR VIAVI STOTDR-PLUS-I-PC muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra aplicaciones avanzadas como Smart TEST, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia y fuente de luz, este OTDR se convierte en una solución esencial para aplicaciones de acceso y última milla.
Características del producto:
-
Conectividad: WiFi integrado.
-
Funciones integradas: Modo fuente de luz, medidor de potencia y App Smart TEST.
-
Longitud de onda: 1310/1550 nm.
-
Rango dinámico: 30/30 dB.
-
Aplicación: Acceso y última milla.
OTDR VIAVI ST OTDR-PLUS-I-AP
El OTDR VIAVI ST OTDR-PLUS-I-AP muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra aplicaciones avanzadas como Smart TEST, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia y fuente de luz, este OTDR se convierte en una solución esencial para aplicaciones de acceso y última milla.
Características del producto:
- Conectividad: WiFi integrado.
- Funciones integradas: Modo fuente de luz, medidor de potencia y App Smart TEST.
- Longitud de onda: 1310/1550 nm.
- Rango dinámico: 30/30 dB.
- Aplicación: Acceso y última milla.
OTDR VIAVI MTS 4000 V2
El OTDR VIAVI MTS 4000 V2 cuenta con una interfaz amigable e intuitiva que permite realizar mediciones completas con gran facilidad. Por lo tanto, los técnicos obtienen una herramienta eficiente para diagnosticar sus redes de manera rápida.
Asimismo, el equipo destaca por su diseño robusto y funcional, integrando una pantalla táctil de 9 pulgadas para visualizar los resultados detalladamente. Finalmente, su conectividad versátil y opciones modulares lo convierten en el aliado perfecto para cualquier profesional del sector.
Características del producto:
-
Pantalla: Táctil de 9 pulgadas.
-
Dimensiones: 282 x 153 x 93 mm (procesador central con dos módulos).
-
Peso: 1,6 kg (incluyendo la batería).
-
Interfaz: Incluye dos puertos USB 2.0, un puerto RJ45 LAN 10/100/1000 Mbit/s y un puerto jack hembra de 2,5 mm para auriculares.
OTDR QUAD VIAVI E4146QUAD
Gracias al módulo óptico Quad, el OTDR QUAD VIAVI E4146QUAD realiza mediciones seguras y confiables. Por lo tanto, el equipo entrega una prueba "estar" que reporta macrocurvaturas, un resumen de pasa/falla, un mapeo detallado de resultados y un reporte completo.
Características del producto:
- Rango dinámico: Hasta 37 dB en monomodo y 26 dB en multimodo.
- Longitudes de onda: 850, 1300, 1310 y 1550 nm.
- Conectividad: Conectores intercambiables FC, SC, LC y ST.
- Diseño compacto: Peso de 0.4 kg y dimensiones de 128 x 134 x 40 mm.

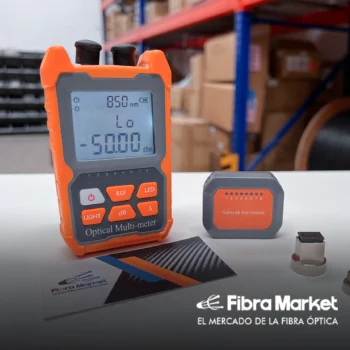

Medidor de potencia (OP-MDP-3207)
El Medidor de potencia (OP-MDP-3207) ha sido diseñado para ofrecer una alta funcionalidad en la gestión de redes de fibra óptica. Permite realizar mediciones absolutas de potencia óptica, así como mediciones relativas de pérdidas en diferentes longitudes de onda, adaptándose a las necesidades técnicas de instalación y mantenimiento. Su diseño compacto lo convierte en un equipo indispensable para complementar un kit de herramientas profesional.
Características del producto:
- Capacidad de Longitudes de Onda: Soporta una amplia gama de longitudes de onda: 850/980/1300/1310/1490/1550/1577/1625.
- Compatibilidad: Es compatible con conectores tipo SC, FC y ST.
- Diseño: Equipo compacto con alta funcionalidad, ideal para trabajos de campo.
Medidor de potencia con VFL (OP-MDP-3210)
El Medidor de potencia con VFL (OP-MDP-3210) representa la solución definitiva para técnicos de campo que buscan optimizar su tiempo y equipo. Este dispositivo multifuncional integra de manera inteligente un Medidor de Potencia Óptica (OPM) de alta precisión junto con un Localizador Visual de Fallas (VFL), permitiendo diagnosticar la continuidad del enlace y medir la pérdida de señal en un solo equipo.
Gracias a su avanzada tecnología, el equipo permite la visualización simultánea de índices lineales y no lineales, lo que garantiza una lectura clara y profesional en todas sus mediciones.
Características del producto:
-
Multifuncional: Combina las capacidades de un medidor de potencia óptica (OPM) y un localizador visual de fallas (VFL).
-
Longitud de Onda: Soporta un rango de 850/980/1300/1310/1490/1550/1577/1625 nm.
-
Visualización: Permite la visualización simultánea de índices lineales y no lineales.
-
Operabilidad: Incluye luz LED para facilitar el trabajo en condiciones de oscuridad.
-
Diseño: Formato compacto y de alta funcionalidad para uso profesional en campo.
OTDR multifuncional PON OP-OTDR-3003
El OTDR multifuncional PON OP-OTDR-3003 ofrece una solución versátil para profesionales. Por lo tanto, los técnicos utilizan este equipo ampliamente en la construcción de ingeniería, la reparación de fallas y el mantenimiento de líneas de fibra óptica.
Asimismo, integra funciones esenciales como mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual, optimizando el desarrollo y la producción de sistemas de comunicación. Finalmente, su diseño ergonómico garantiza un rendimiento eficiente en cualquier entorno de trabajo.
Características del producto:
-
Longitud de onda: 1610 ± 5 nm.
-
Rango dinámico: 22 dB.
-
Zona muerta de eventos: 2 m.
-
Funciones integradas: OTDR, mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual.
OTDR multifuncional monomodo OP-OTDR-3004
El OTDR multifuncional monomodo OP-OTDR-3004 es una herramienta versátil que se utiliza ampliamente en la construcción de ingeniería, la reparación de fallas y el mantenimiento de líneas de fibra óptica. Asimismo, su capacidad técnica permite su aplicación en el desarrollo y la producción de sistemas de comunicación, entre otros campos.
Además, el equipo integra funciones esenciales como mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual e iluminación, garantizando un rendimiento eficiente en diversas tareas de diagnóstico.
Características del producto:
- Longitud de onda: 1310/1550 ± 20 nm.
- Rango dinámico: 22/20 dB.
- Zona muerta de eventos: 2 m.
- Funciones integradas: OTDR, mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual e iluminación.
Mini OTDR monomodo OP-OTDR-1045
El Mini OTDR monomodo OP-OTDR-1045 está diseñado para trabajos de infraestructura de fibra óptica en telecomunicaciones, abarcando tareas de instalación, mantenimiento y reparación. Además de su función principal de OTDR, integra herramientas esenciales como mapa de eventos, medidor de potencia, localizador visual de fallas (VFL), fuente de luz y probador de secuencias.
Este equipo destaca por su pantalla táctil LCD a color y su capacidad para trabajar en longitudes de onda de 1310 y 1550 nm, garantizando mediciones precisas gracias a su pequeña zona muerta.
Características del producto:
-
Rango dinámico: 26/24 dB.
-
Longitud de onda: 1310/1550 nm.
-
Pantalla: Touch LCD a color.
-
Almacenamiento de datos: 8 GB.
-
Funciones integradas: OTDR, mapa de eventos, VFL, medidor de potencia y fuente de luz.
OTDR multimodo 3002
Gracias a su diseño compacto y portátil, el OTDR Multimodo 3002 es perfecto para realizar trabajos en campo con una interfaz sencilla de usar. Este equipo facilita la ejecución de mediciones críticas, tales como la longitud de onda y pérdidas permitiendo visualizar los resultados de manera gráfica y mediante iOLM. Adicionalmente, el dispositivo se destaca por su capacidad de guardar resultados de forma automática.
Características del producto:
- Longitud de onda: 850 nm / 1300 nm ± 20 nm.
- Rango dinámico: 22/24 dB.
- Rango visible: 500 m - 128 km.
- Atenuación: ± 0.05 dB/dB.
- Evento de zona muerta: 2.5 m.
- Almacenamiento: 600 eventos.
- Formato de archivos: SOR.
