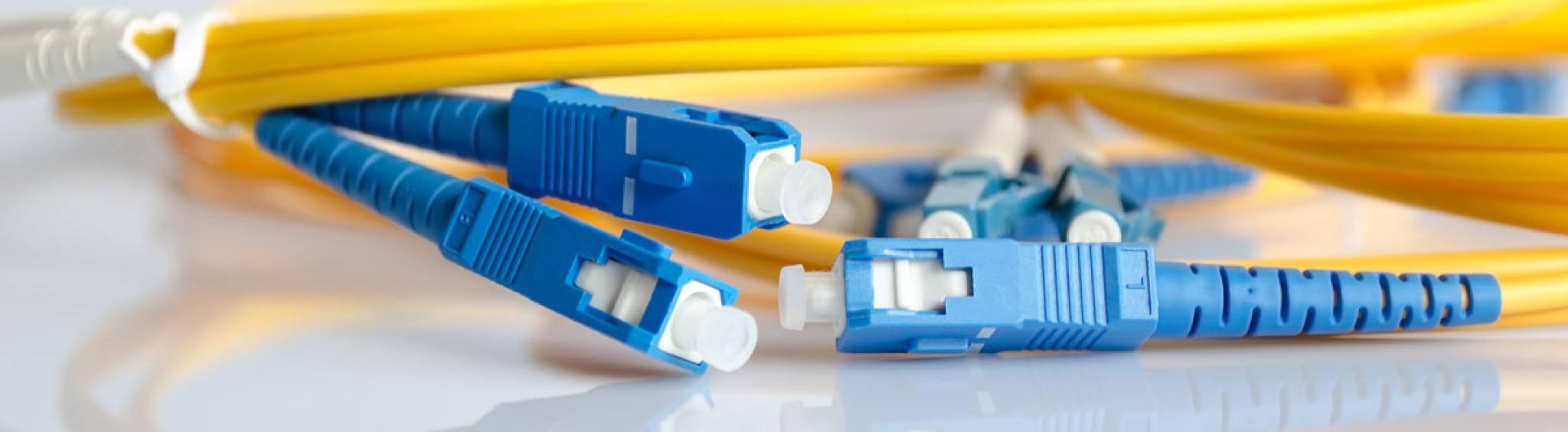

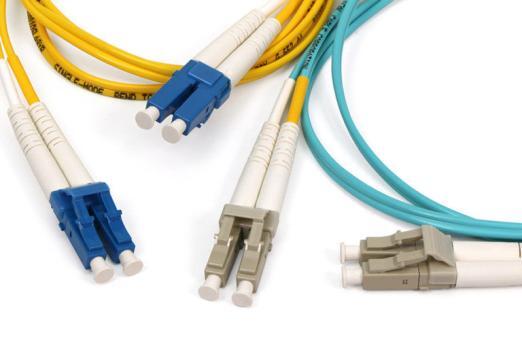

Jumper de Fibra Optica

Los jumper de Fibra optica de FibraMarket cuentan con un proceso de ensamble y pulido de la mas alta calidad en todas sus configuraciones. Es por ello que cada uno de los jumpers de fibra optica conlleva un proceso de reflectometria individual.

Este proceso es el que permite que cada uno de nuestros jumpers tenga su propio certificado de calidad, donde se especifican los valores de atenuación y de perdida al momento de la insercion y del retorno.

De esta forma podemos asegurar la calidad y el maximo desempeño de cada uno de ellos. Asi mismo gracias a la manera en que estan armados y los materiales que se manejan en su manufactura, son menos susceptibles a las perdidas por micro-curvaturas e inmunes a las interferencias electricas.

Con todo esto aseguramos la mejor proteccion para la fibra optica asi como un facil manejo de la misma, facilitando la instalacion y el acoplamiento adecuado hacia los diferentes dispositivos de fibra optica.

Ademas todos los jumper de fibra optica pueden ser configurados acorde a las necesidades de cada cliente y proyecto.

Configuración para jumper de fibra optica

CONECTORES

LADO A Y B

LC

SC

ST

FC

MTRJ

E2000

MU

PULIDOS

PC

UPC

APC

FIBRA

OM1 62.5/125

OM2 50/125

OM3 50/125 10G

OM4 50/125 10-40G

OS2 9/125

G657A2

CABLE

SIMPLEX

DUPLEX

CUBIERTA

LSZH

RISER (OFNR)

PLENUM (OFNP)

DIAMETRO

900 um

2 mm

3 mm

Tipos de pulido

PC

El pulido PC (Phisical contact) es utilizado tanto en fibras multimodo como monomodo Los conectores PC finalizan su pulido con una ligera curvatura. Esa figura convexa ubica la fibra en el punto más alto de la superficie, lo cual reduce las lagunas de aire entre ellos. La típica perdida en estos conectores en monomodo es de -40 dB.

UPC

El pulido UPC (UltraPC) es utilizado en fibra monomodo y es tratado como un pulido extendido para una mejor terminación de la superficie. La curvatura hace que se vean en forma de cúpula. La pérdida en estos conectores es de -50 dB.

APC

El pulido APC (Contacto Físico Angulado) tiene un ángulo de 8 grados, la cara del extremo trae las fibras más ajustadas y refleja luz a un Angulo en el revestimiento en vez de reflejarla directamente hacia la fuente de luz, lo que causa una pérdida de -60 dB. Este efecto sólo se da en las fibras monomodo.

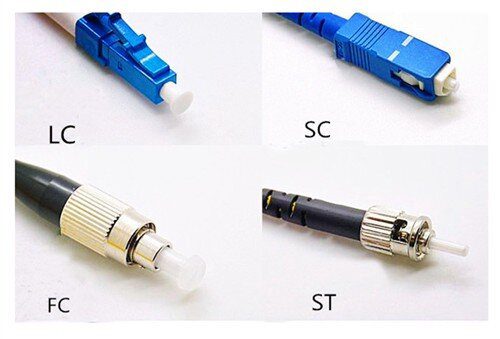

Conectores
