Otdr

OTDR

OTDR

OTDR (Optical Time Domain Reflectometer) es un instrumento optico-electronico usado para diagnosticar

y certificar una red de fibra óptica, y proporcionarnos detalles relacionados con la posición de cada evento en ese enlace

y la pérdida que representa. Dichos eventos incluyen: empalmes, conectores, dobleces y componentes ópticos.

otdr dual

El diseño y manufactura de nuestro OTDR son de alta calidad, asegurando resultados precisos que faciliten la instalación

y mantenimiento de todo tipo de redes de fibra óptica.

Su objetivo es mostrar la distribución de las pérdidas a lo largo de la fibra óptica y detectar perdidas

por empalmes o daños a la fibra.

¿Cómo funciona el OTDR?

Lo que hace es enviar pulsos a través de la fibra óptica, donde mide la distancia y el tiempo que tarda el retorno de la luz, además de la perdida
de potencia (a través de la reflexión).

*El índice de refracción cambia acorde al tipo de fibra y fabricante. Este lo podemos obtener de la ficha técnica del cable:

Explicaremos cómo se configura el OTDR:

Dentro de los equipos OTDRs nosotros controlamos ciertos factores en la medición como son:

• Rango de la distancia
• Longitud de Onda
• Tiempo
• Resolución
• Índice de Refracción

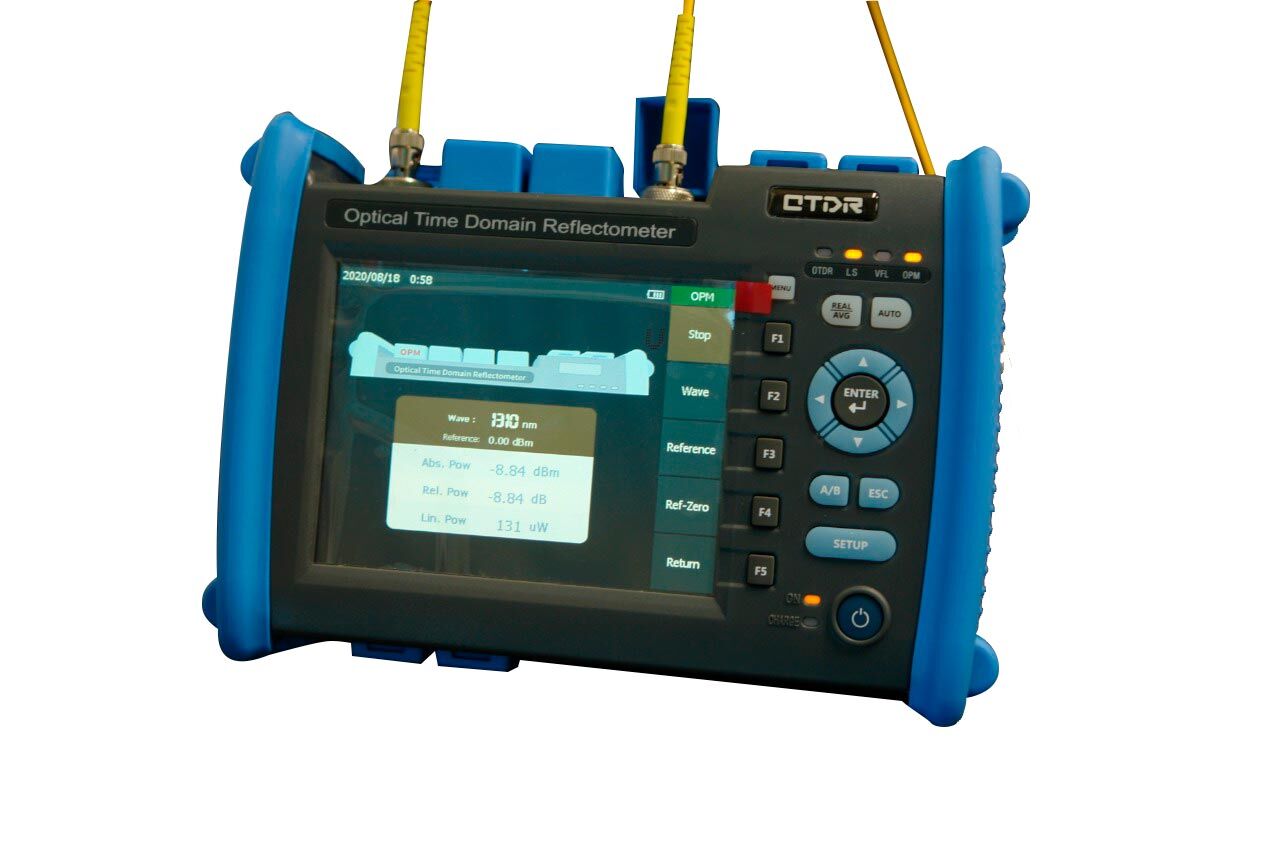

Igualmente el menú es intuitivo y fácil de navegar, para poder utilizar todas las funciones de las cuales es capaz el OTDR como:

• OTDR
• Medidor de potencia
• Fuente de luz
• Localizador visual de fallas

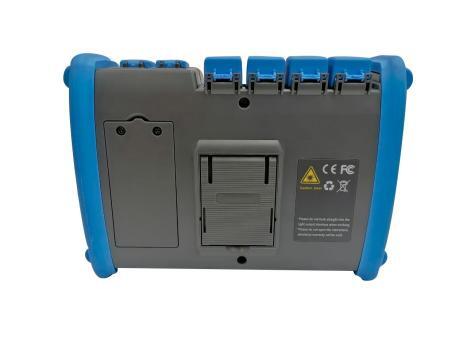

Bateria interna

El equipo usa una batería de litio diseñada especificamente para el modelo de OTDR.  Como medidas de seguridad, el circuito

de carga interno del instrumento establece multiples medidas de protección, como el voltaje de la batería, la corriente de carga

la temperatura de carga, etc.

No deje que cerca del fuego o el calor fuerte; no abra ni dañe la bateria; se aconseja sacar la bateria cuando el instrumento

se almacene durante mucho tiempo.

La temperatura de carga de la batería en la máquina oscila entre 0 a 50 ºC

Cuando la temperatura ambiente es demasiado alta, la carga finalizara automaticamente.

Igualmente se sugiere que cuando el instrumento no se utiliza durante mucho tiempo, se cargue la bateria regularmente.

Se recomienda que la bateria se cargue cada 2 a 3 meses para garantizar el mejor rendimiento de la bateria.

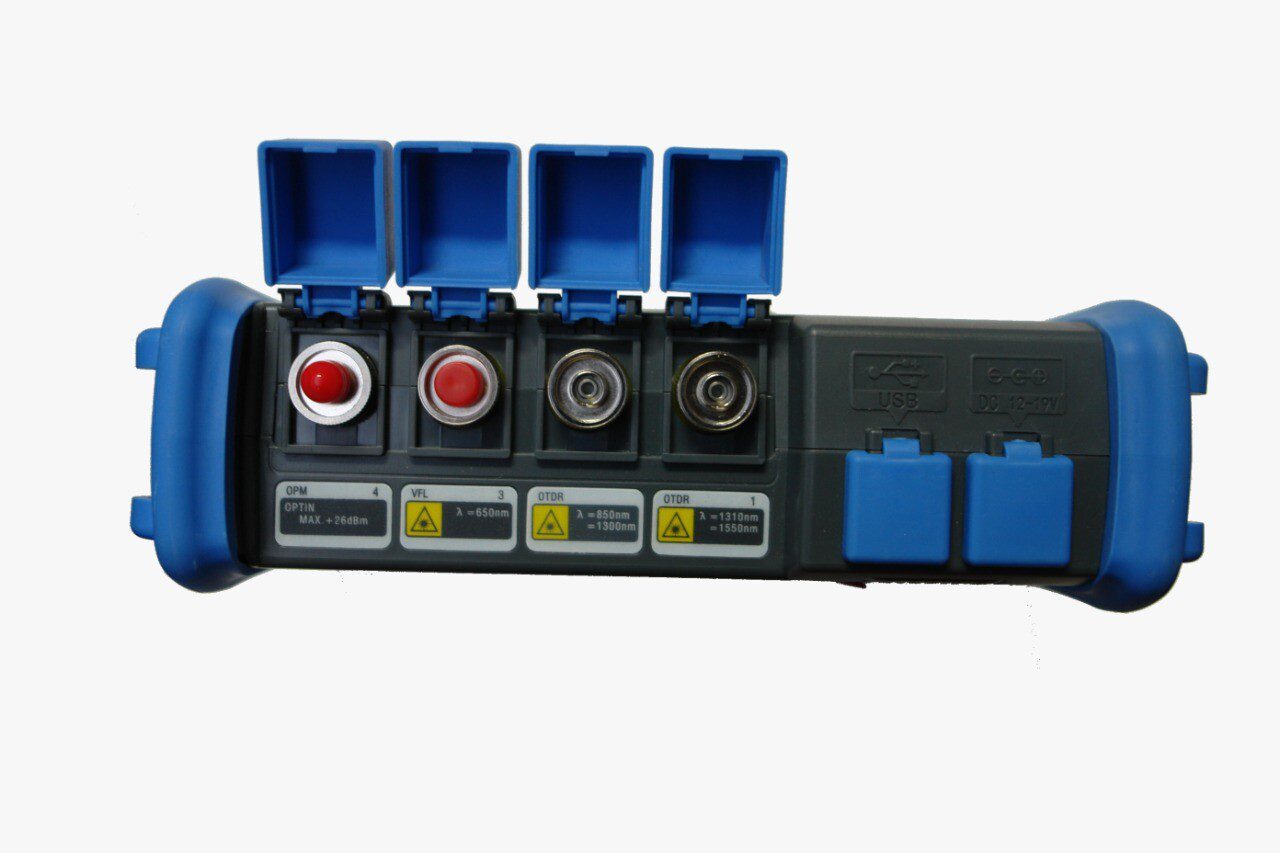

Laser

Como medida de seguridad no mire fijamente al producto (Laser CLASS II).

Cuando utilice este instrumento, preste atencion para evitar mirar directamente el puerto de salida laser, y no mire

directamente al final de la fibra optica al realizar la prueba, cuando la medicion este terminada, cubra los puertos de salida con los cubre polvos adecuados.

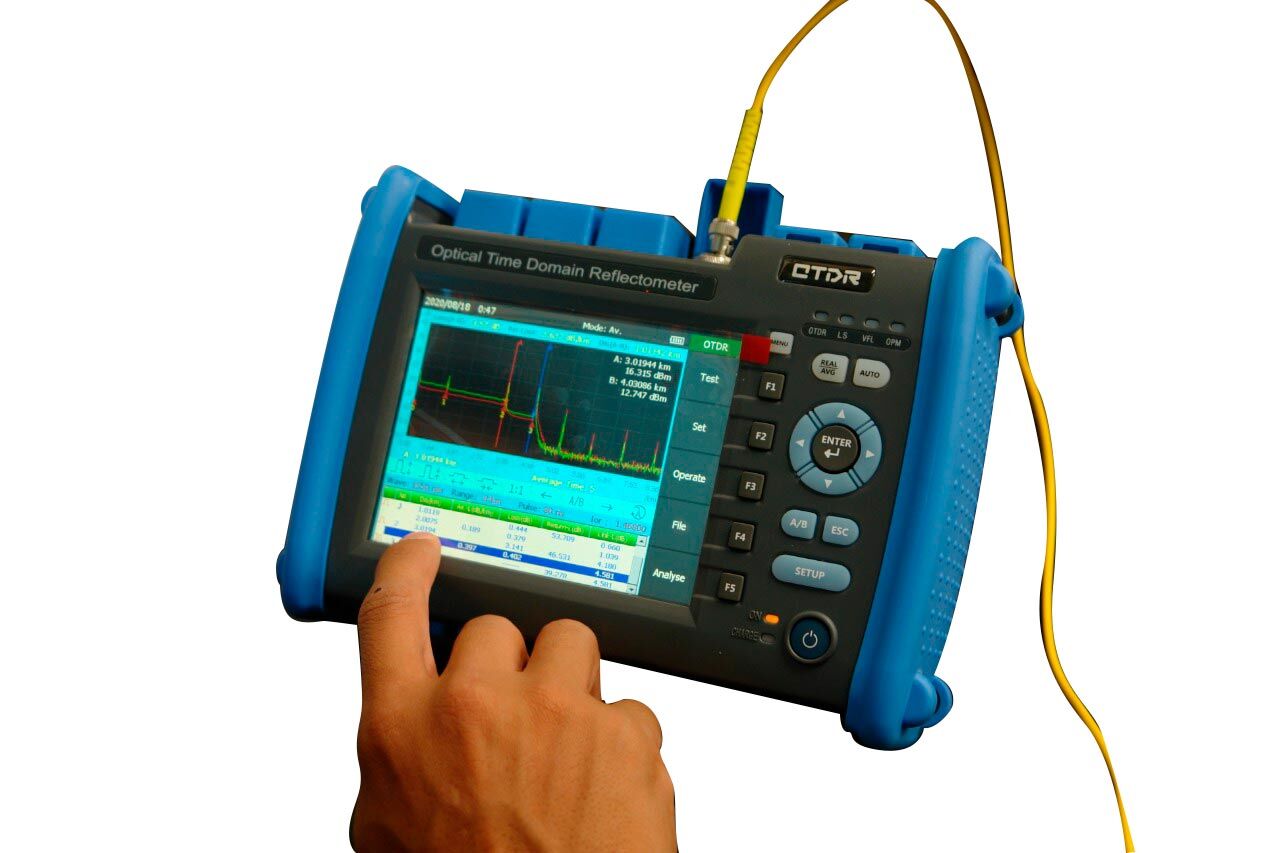

Pantalla LCD

Esta serie de instrumentos cuentan con una pantalla LCD a color de 5,6 pulgadas que es tactil.

Con el fin de mantener un buen efecto de visualización, mantenga la pantalla LCD limpia. Se recomienda hacer la

limpieza de la pantalla y de la parte exterior con una tela suave.

No presione la pantalla LCD con objetos afilados ni limpie la pantalla LCD con disolventes orgánicos, de lo contrario

la pantalla LCD podría ser dañada.

El usuario tiene estrictamente prohibido desmantelar, abrir o desarmar la máquina sin permiso, de lo contrario

perderán la garantía!

Productos relacionados

Microscopio electrónico para OTDR

bobina de lanzamiento

Bobina de lanzamiento

monomodo / multimodo

otrd fibra optica

OTDR Monomodo

Otdr MaxTester -715B

Otdr MaxTester 715B

Está optimizado para las pruebas y solución de problemas punto a punto de arquitecturas FTTx y es ideal para probar fibras cortas (por ejemplo, dentro de un entorno de CO o en instalaciones de redes FTTA/DAS).

VOLVER A PRODUCTOS

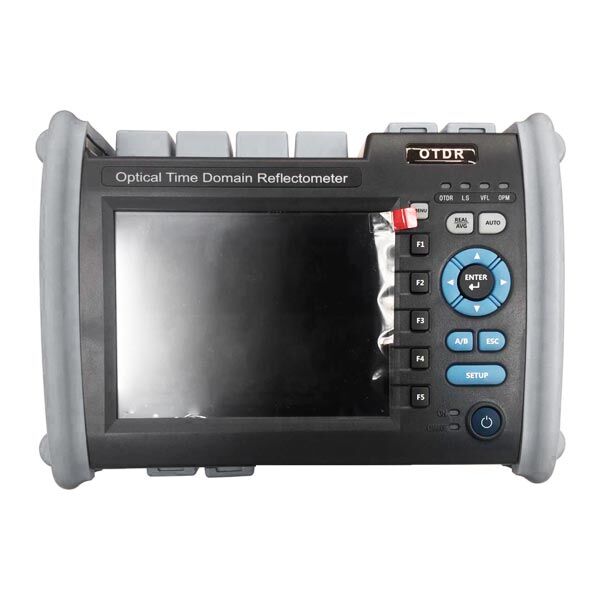

OTDR-3016 Monomodo

MXN 19,125.00 + IVA

OTDR-3016 Monomodo

El OTDR-3016 monomodo (Optical Time Domain Reflectometer) es un instrumento de medicion altamente certero, que permite realizar certificaciones de todo tipo de redes de fibra monomodo. De esta forma se pueden usar diferentes longitudes de onda 1310 nm y 1550 nm. Asi mismo este OTDR es un instrumento óptico-electrónico que se se puede usar para diagnosticar una red de fibra óptica, y que poder ver y analizar los detalles relacionados con la posición de cada evento en ese enlace y la pérdida que representa. Kit del OTDR
  • OTDR
  • Adaptador
  • Linea de datos
  • CD con software
  • Hisopos de limpieza
  • Estuche
  • Certificado

VOLVER A PRODUCTOS

Visita nuestra página en FACEBOOK Síguenos en Twitter , LinkedIn  e Instagram

OTDR-3202 Sencillo Monomodo

MXN 34,425.00 + IVA
El OTDR monomodo de fibra óptica es un elemento ideal para la identificación de eventos, así como el mantenimiento de las redes de fibra óptica. Es un instrumento de alta certeza

VOLVER A PRODUCTOS

OTDR-ET3302 DUAL – Monomodo & Multimodo

MXN 117,000.00 + IVA

OTDR-ET3302 DUAL

Nuestro OTDR ET3302 Dual permite mediciones tanto en fibra monomodo como en fibra multimodo.Este equipo cuenta con distintas funciones como lo son: VFL (localizador visual de fallas) ,  OPM (medidor de potencia), OTDR (Optical Time Domain Reflectometer) , etc. Su plataforma amigable permite una manera sencilla de utilizar y facilita la comprehensión de los resultados tanto de manera grafica, numerica y visual. Diseño ergonomico e inteligente IP65 Modalidades
  • Monomodo/Multimodo

VOLVER A PRODUCTOS

Visita nuestra página en FACEBOOK Síguenos en Twitter , LinkedIn  e Instagram
