El reflectómetro óptico a través del tiempo (OTDR)

El reflectómetro óptico a través del tiempo. O por sus siglas en inglés OTDR, los equipo otdr son un instrumento de medición que se ha convertido en una herramienta indispensable en la industria de la fibra óptica. Esto ya que sirve para aquellas situaciones en las que tenemos que diagnosticar el rendimiento actual que esté presentando nuestra red. Ya sea que vayamos a realizar algún mantenimiento, reparación o estemos caracterizando una instalación nueva.

El modo en que el OTDR funciona, es a través un diodo laser encargado de emitir pulsos de luz y un diodo fotosensible. Después de alimentar el OTDR con la información pertinente. Este empieza a mandar pulsos de luz. Que por su mismo comportamiento se van generando reflejos cada que hay alguna alteración el cable como lo pueden ser conectores. Empalmes o los mismos dobleces que se pudieron haber dejado en las cajas de empalme, de este modo es que el OTDR mide el tiempo en que estos reflejos se generan y calcula la distancia a la que podemos encontrar esa anomalía en particular. Con ello es que es capaz de generar una gráfica de pérdida a través de la distancia.

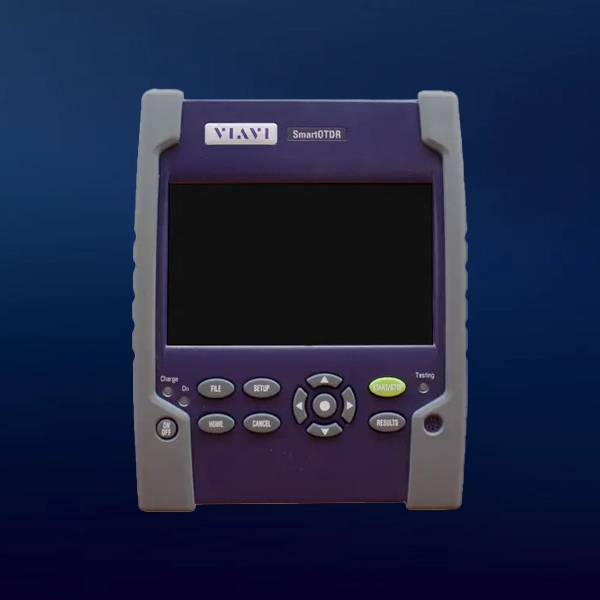

Equipo OTDR

Es importante ser conscientes de la información técnica necesaria para configurar de manera oportuna nuestro OTDR, de esto depende la precisión con la que queremos que resulte nuestra gráfica.

Distancia a analizar, de esto depende la potencia que el dispositivo emplea para analizar el trazo de estudio, tendremos que tener en cuenta si hacemos uso de una bobina de lanzamiento.

Índice de refracción del cable, este dato es relevante ya que la luz viaja de distinto modo dependiendo el medio en el que viaja, esta característica cambia entre fabricantes o si es alguna fibra de especialidad.

La longitud de onda, si estamos trabajando con hilos de fibra monomodo o multimodo e inclusive si el trazo de estudio, ya está activo y tiene tráfico, es importante que seamos conscientes de la longitud de onda en la haremos nuestro estudio.

El tipo de conectores y pulidos

Siempre es recomendable estandarizar el tipo de conectores y pulidos que usamos para no tener discrepancias en las mediciones. Además de que el uso mezclado de estos accesorios pueden representar pérdidas importantes en nuestra medición que alteraron drásticamente los resultados reales de lo que tenemos en campo. Así como en el caso de instalaciones de fibra multimodo. Tendremos que respetar la categoría del cable para que no tengamos “cuellos de botella” que también puedan llegar a alterar nuestra medición.

El modo en que el OTDR nos presenta el resultado de su análisis es a través de una gráfica de líneas. Lo único que nos queda es identificar e interpretar lo que esta gráfica tiene para mostrarnos, nos muestra las anomalías que tenemos a través de la distancia, y el cómo veamos estas anomalías es que se clasifican en eventos reflexivos.

Que son aquellos en los que tenemos un cambio de medio. Uso de conectores o hay una fuga de luz en ese puto, y también tenemos los eventos no reflexivos, que son situaciones en las que podemos encontrar empalmes de fusión o dobleces generados en cajas de empalme. Es decir, hay una distorsión de la señal mano, una perdida considerable.

De este modo es como nosotros podremos aprovechar el uso de esta herramienta. Y tomar la mejor decisión a la hora de intervenir una red de fibra óptica y obtener los mejores resultados posibles.

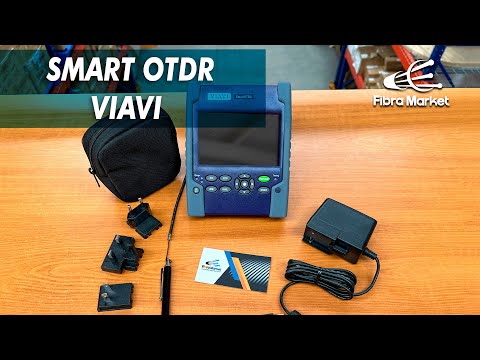

SMART OTDR VIAVI | FIBRA MARKET
