Eventos de pérdida en una red de fibra óptica
Al momento de la puesta en marcha de una red de fibra óptica tenemos que tener en cuenta todos los aspectos que pueden alterar el rendimiento de la misma, con esto nos referimos a que siempre existe la posibilidad de que haya pérdidas de potencia de la información transferida. Y es algo que tenemos que tener en consideración a la hora de tomar decisiones en la arquitectura de la red, o la elección de nuestro equipo activo para contrarrestar estas pérdidas. Estos puntos, en los que tenemos pérdidas de potencia, también se les conoce como eventos.
Pérdidas de potencia en red de fibra óptica
De manera general tenemos dos categorías en las que podemos clasificar los eventos de pérdida de potencia. Estas son las pérdidas intrínsecas y pérdidas extrínsecas.
Pérdidas intrínsecas
Al hablar de pérdidas intrínsecas nos referimos a todos los aspectos que son propios de los materiales y están ligados a sus propiedades mecánicas, físicas, e inclusive la calidad en la fabricación del componente, lo que nos deja con un cable de fibra óptica de mala calidad.
Un ejemplo de cable de fibra óptica de mala calidad:
- Puede suceder que la fibra sea muy frágil y pueda llegar a fracturarse en la manipulación, lo que evita que la información viaje libremente por el cable y pueda generar interferencias.
- Las impurezas que puedan generarse en el núcleo también es algo que puede generar pérdidas en una instalación. Esto debido a que estas impurezas se interpretan como “puntos opacos” en la fibra que, al momento de que el haz de luz impacte con ellos, este empieza a absorber la luz.
- Cuando trabajamos en redes con mucho tráfico de información, pueden generar puntos de calor que con el tiempo alterarán las propiedades mecánicas del recubrimiento del cable mismo.
Pérdidas extrínsecas
Las pérdidas extrínsecas, como su prefijo lo indica, atiende todos los eventos que están relacionados con todo aquello ajeno al material y su calidad, es decir, en esta categoría tenemos control de los resultados porque tenemos control de la calidad de nuestro trabajo. Es en esta categoría donde se ve reflejado la pérdida que tenemos por cada empalme hecho, por cada conector, splitter e inclusive una curvatura muy cerrada en el cable. Por eso mismo se ha ido trabajando con distintos estándares con los que nos podemos guiar para conocer las capacidades de nuestra red.
Estándar de rangos de aceptabilidad
Para fines prácticos se ha ido trabajando y estandarizando distintos rangos en los que es aceptable trabajar en los distintos eventos que tengamos. El caso de los empalmes hechos mediante fusión de núcleo es lo aceptable es estar trabajando con pérdidas que entren en los rangos de 0.01 dB a 0.03 dB, en la implementación de los conectores, lo ideal es trabajar en el rango que va de 0.05 dB a 0.75 dB
Herramientas para diagnosticar puntos de pérdida

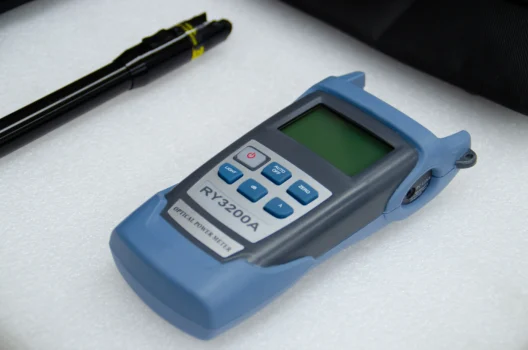

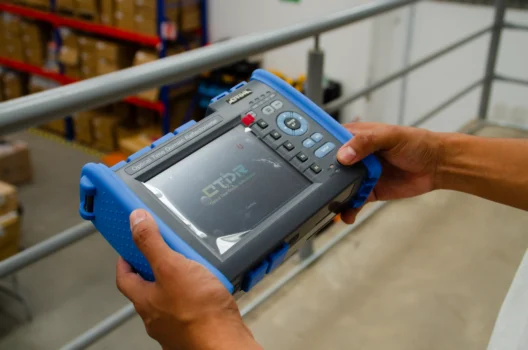

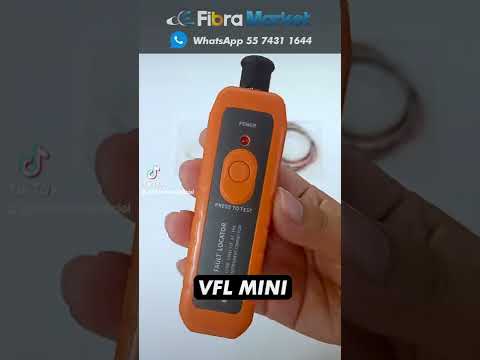

Estos eventos muchas veces son complicados de ubicar, sin embargo, con el uso de herramientas de especialidad es posible diagnosticar y ubicar los puntos de pérdida, estas herramientas pueden ser el VFL, OTDR y el medidor de potencia. Con estas herramientas seremos capaces de saber las pérdidas que tengamos, mapear la red para conocer la naturaleza del evento y ubicarlo de manera visual en la red.
OTDR NK1500 modelo F2 1610+ -20nm (fibra viva)
Este dispositivo portátil integra funciones avanzadas de OTDR, fuente de luz (LS), localizador visual de fallas (VFL) y medidor de potencia óptica (OPM) en un solo equipo. En primer lugar, se conecta directamente a tu teléfono móvil, proporcionando una interfaz intuitiva que facilita la lectura y el diagnóstico de enlaces de fibra óptica de manera rápida y precisa. Además de destacar que su diseño portátil facilita el trabajo en campo, garantizando resultados precisos en tiempo real.
Características del producto:
- Multifuncionalidad: Integra en un solo dispositivo las funciones de OTDR, fuente de luz (LS), localizador visual de fallas (VFL) y medidor de potencia óptica (OPM).
- Conectividad: Se conecta directamente al teléfono móvil, permitiendo realizar lecturas y análisis de red desde el smartphone.
- Diseño: Es un equipo compacto, portátil y diseñado para facilitar el trabajo en campo con una interfaz intuitiva.
- Contenido del kit: Incluye manual de usuario, certificado, cable de conexión tipo C, hisopos de limpieza y bolsa de transporte.
OTDR VIAVI STOTDR-PREMIUM-I
El OTDR VIAVI STOTDR-PREMIUM-I muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra múltiples aplicaciones avanzadas, tales como Smart TEST, Expert y FTTH-SLM Base, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia, fuente de luz y VFL, este OTDR se convierte en una solución completa para redes de acceso, FTTH y áreas metropolitanas.
Características del producto:
- Conectividad: WiFi integrado.
- Funciones integradas: Modo fuente de luz, medidor de potencia, VFL, Smart TEST, App Expert y FTTH-SLM Base.
- Longitud de onda: 1310/1550 nm.
- Rango dinámico: 40/40 dB.
- Aplicación: Acceso, FTTH y Metro.
- Adicional: Incluye maleta para transporte.
OTDR VIAVI ST OTDR-PLUS-I-PC
El OTDR VIAVI STOTDR-PLUS-I-PC muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra aplicaciones avanzadas como Smart TEST, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia y fuente de luz, este OTDR se convierte en una solución esencial para aplicaciones de acceso y última milla.
Características del producto:
-
Conectividad: WiFi integrado.
-
Funciones integradas: Modo fuente de luz, medidor de potencia y App Smart TEST.
-
Longitud de onda: 1310/1550 nm.
-
Rango dinámico: 30/30 dB.
-
Aplicación: Acceso y última milla.
OTDR VIAVI ST OTDR-PLUS-I-AP
El OTDR VIAVI ST OTDR-PLUS-I-AP muestra las trazas de manera clara, garantizando pruebas confiables en todo momento. Por lo tanto, los técnicos obtienen resultados precisos con mayor rapidez.
Asimismo, este equipo integra aplicaciones avanzadas como Smart TEST, que optimizan el flujo de trabajo. Finalmente, gracias a su conectividad WiFi integrada y sus funciones de medición de potencia y fuente de luz, este OTDR se convierte en una solución esencial para aplicaciones de acceso y última milla.
Características del producto:
- Conectividad: WiFi integrado.
- Funciones integradas: Modo fuente de luz, medidor de potencia y App Smart TEST.
- Longitud de onda: 1310/1550 nm.
- Rango dinámico: 30/30 dB.
- Aplicación: Acceso y última milla.
OTDR VIAVI MTS 4000 V2
El OTDR VIAVI MTS 4000 V2 cuenta con una interfaz amigable e intuitiva que permite realizar mediciones completas con gran facilidad. Por lo tanto, los técnicos obtienen una herramienta eficiente para diagnosticar sus redes de manera rápida.
Asimismo, el equipo destaca por su diseño robusto y funcional, integrando una pantalla táctil de 9 pulgadas para visualizar los resultados detalladamente. Finalmente, su conectividad versátil y opciones modulares lo convierten en el aliado perfecto para cualquier profesional del sector.
Características del producto:
-
Pantalla: Táctil de 9 pulgadas.
-
Dimensiones: 282 x 153 x 93 mm (procesador central con dos módulos).
-
Peso: 1,6 kg (incluyendo la batería).
-
Interfaz: Incluye dos puertos USB 2.0, un puerto RJ45 LAN 10/100/1000 Mbit/s y un puerto jack hembra de 2,5 mm para auriculares.
OTDR QUAD VIAVI E4146QUAD
Gracias al módulo óptico Quad, el OTDR QUAD VIAVI E4146QUAD realiza mediciones seguras y confiables. Por lo tanto, el equipo entrega una prueba "estar" que reporta macrocurvaturas, un resumen de pasa/falla, un mapeo detallado de resultados y un reporte completo.
Características del producto:
- Rango dinámico: Hasta 37 dB en monomodo y 26 dB en multimodo.
- Longitudes de onda: 850, 1300, 1310 y 1550 nm.
- Conectividad: Conectores intercambiables FC, SC, LC y ST.
- Diseño compacto: Peso de 0.4 kg y dimensiones de 128 x 134 x 40 mm.
OTDR multifuncional PON OP-OTDR-3003
El OTDR multifuncional PON OP-OTDR-3003 ofrece una solución versátil para profesionales. Por lo tanto, los técnicos utilizan este equipo ampliamente en la construcción de ingeniería, la reparación de fallas y el mantenimiento de líneas de fibra óptica.
Asimismo, integra funciones esenciales como mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual, optimizando el desarrollo y la producción de sistemas de comunicación. Finalmente, su diseño ergonómico garantiza un rendimiento eficiente en cualquier entorno de trabajo.
Características del producto:
-
Longitud de onda: 1610 ± 5 nm.
-
Rango dinámico: 22 dB.
-
Zona muerta de eventos: 2 m.
-
Funciones integradas: OTDR, mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual.
OTDR multifuncional monomodo OP-OTDR-3004
El OTDR multifuncional monomodo OP-OTDR-3004 es una herramienta versátil que se utiliza ampliamente en la construcción de ingeniería, la reparación de fallas y el mantenimiento de líneas de fibra óptica. Asimismo, su capacidad técnica permite su aplicación en el desarrollo y la producción de sistemas de comunicación, entre otros campos.
Además, el equipo integra funciones esenciales como mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual e iluminación, garantizando un rendimiento eficiente en diversas tareas de diagnóstico.
Características del producto:
- Longitud de onda: 1310/1550 ± 20 nm.
- Rango dinámico: 22/20 dB.
- Zona muerta de eventos: 2 m.
- Funciones integradas: OTDR, mapa de eventos, fuente de luz, medidor de potencia y fuente de luz visual e iluminación.
Mini OTDR monomodo OP-OTDR-1045
El Mini OTDR monomodo OP-OTDR-1045 está diseñado para trabajos de infraestructura de fibra óptica en telecomunicaciones, abarcando tareas de instalación, mantenimiento y reparación. Además de su función principal de OTDR, integra herramientas esenciales como mapa de eventos, medidor de potencia, localizador visual de fallas (VFL), fuente de luz y probador de secuencias.
Este equipo destaca por su pantalla táctil LCD a color y su capacidad para trabajar en longitudes de onda de 1310 y 1550 nm, garantizando mediciones precisas gracias a su pequeña zona muerta.
Características del producto:
-
Rango dinámico: 26/24 dB.
-
Longitud de onda: 1310/1550 nm.
-
Pantalla: Touch LCD a color.
-
Almacenamiento de datos: 8 GB.
-
Funciones integradas: OTDR, mapa de eventos, VFL, medidor de potencia y fuente de luz.
OTDR multimodo 3002
Gracias a su diseño compacto y portátil, el OTDR Multimodo 3002 es perfecto para realizar trabajos en campo con una interfaz sencilla de usar. Este equipo facilita la ejecución de mediciones críticas, tales como la longitud de onda y pérdidas permitiendo visualizar los resultados de manera gráfica y mediante iOLM. Adicionalmente, el dispositivo se destaca por su capacidad de guardar resultados de forma automática.
Características del producto:
- Longitud de onda: 850 nm / 1300 nm ± 20 nm.
- Rango dinámico: 22/24 dB.
- Rango visible: 500 m - 128 km.
- Atenuación: ± 0.05 dB/dB.
- Evento de zona muerta: 2.5 m.
- Almacenamiento: 600 eventos.
- Formato de archivos: SOR.
OTDR 3302P3
Este medidor OTDR facilita la medición de características críticas del cable, incluyendo la longitud de la fibra, la pérdida y la atenuación. Gracias a su fabricación de alta calidad, el OTDR 3302P3 asegura resultados precisos que optimizan los procesos de instalación y mantenimiento de todo tipo de redes de fibra óptica. Además, permite controlar factores clave de medición como el rango de distancia, la longitud de onda, el tiempo, la resolución y el índice de refracción.
Características del producto:
-
Modalidad: Monomodo.
-
Longitudes de onda: 1310/1550/1625 nm.
-
Rango dinámico: 37/36 dB.
OTDR 3302P2 Monomodo
Este medidor OTDR facilita la medición de características críticas del cable, tales como la longitud de la fibra, la pérdida y la atenuación. Gracias a su diseño y manufactura de alta calidad, el equipo asegura resultados precisos que optimizan las labores de instalación y mantenimiento de todo tipo de redes. Asimismo, el OTDR-3302P2 puede ser programado y calibrado para adaptarse a necesidades específicas, permitiendo controlar factores como el rango de distancia, la longitud de onda, el tiempo, la resolución y el índice de refracción.
Características del producto:
- Modalidad: Monomodo.
- Longitudes de onda: 1310/1490/1550 nm.
- Rango dinámico: 37/36 dB.
