Mediciones con OTDR
Mediciones con otdr
Un OTDR es uno de los equipos más especializados y utilizados al momento de realizar las intalaciones y mantenimiento de una red de fibra óptica, por ello en este blog hablaremos un poco sobre las mediciones que este equipo electrónico puede realizar

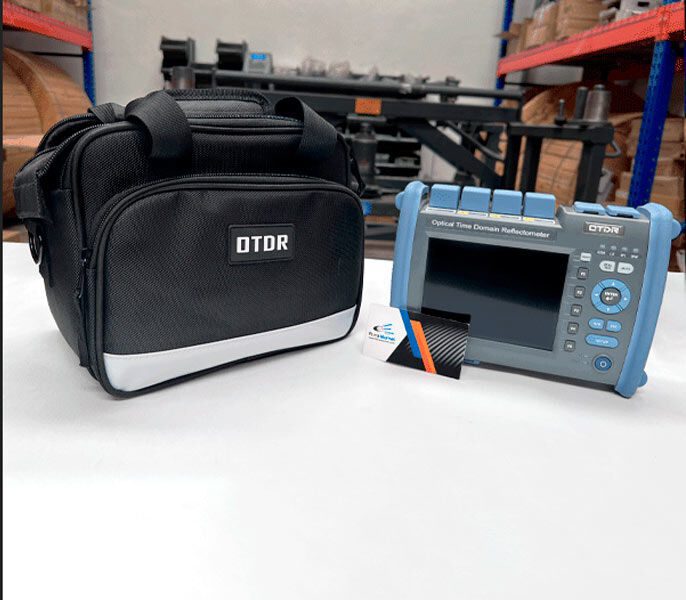

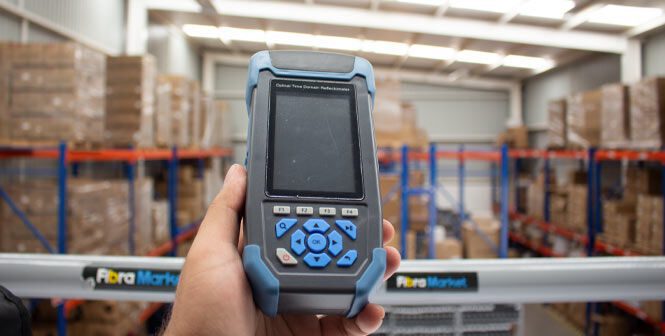

Empecemos mencionando que un OTDR es un instrumento que permite ubicar de manera precisa diversos eventos que se puedan presentar en la fibra óptica; por eventos nos referimos a fallas o elementos que pueden causar alguna pérdida fuera de los estándares normales, como un doblez, rotura, empalme, etc. El OTDR trabaja mediante pulsos de luz que recorren la fibra, los cuales le permiten saber la ubicación precisa del evento de acuerdo al tiempo que tardó en recorrerlo.
En estas mediciones podemos conocer las diversas pérdidas y atenuaciones que hay, así como la cantidad de eventos que hay en la lectura. De esta manera podemos identificar los eventos que no cumplen con las condiciones que se necesitan para una función óptima de la red que se está revisando. Es importante mencionar que dependiendo de la potencia que tenga el equipo, es la distancia que este puede leer, por lo que al momento de elegir un OTDR es clave conocer las características de la red en la que se esté trabajando.

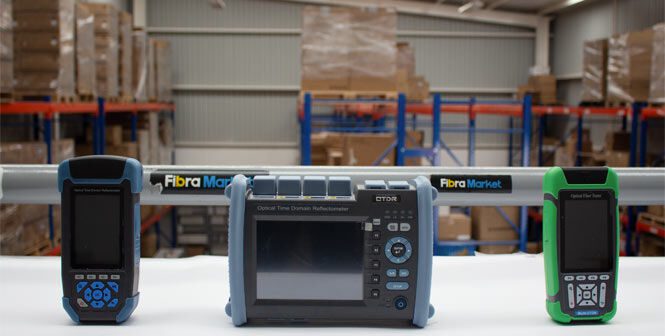

Por lo cual hay que saber que en los OTDRs podemos encontrar aquellos que miden distintas longitudes de onda, y que tienen rangos dinámicos diferentes, así como los que miden fibra viva, por lo que hay que asegurarse que el OTDR que se elija sea uno que se adapte a las necesidades de la red
Aunado a esto, hay que mencionar que generalmente los OTDR cuentan con unos parámetros de fábrica, pero siempre es recomendable configurar los parámetros para poder obtener una medición más precisa.
Todo esto sin olvidar que es importante utilizar una bobina de lanzamiento (https://www.fibramarket.com/p/bobina-de-lanzamiento/) para mitigar la zona muerta, área al principio de la red en la que un OTDR no es capaz de leer y asegurarse de que las entradas del OTDR esten limpias, para no causar perdidas innecesarias en la red. Un OTDR es un instrumento sumamente útil que permite ubicar los eventos en una red pero para poder obtener su mayor provecho es importante conocer los distintos parámetros que lo afectan y asegurarse que estos funcionen con la red, así como configurarlo lo mejor posible. Visita Nuestras Redes Sociales
