La aplicación de bobinas de lanzamiento con el uso de un OTDR
En el fascinante mundo de la fibra óptica, contar con dispositivos de medición precisos y eficientes es fundamental. Uno de los equipos más utilizados en el diagnóstico y análisis de redes de fibra óptica es el OTDR (Reflectómetro Óptico de Dominio de Tiempo, por sus siglas en inglés). En este artículo, exploraremos los beneficios de utilizar un OTDR ,su funcionamiento y cómo las bobinas de lanzamiento desempeñan un papel crucial en estas mediciones.
La zona muerta y su impacto
Cuando mencionamos los dispositivos de medición en el ámbito de la fibra óptica, inevitablemente surge el concepto de la «zona muerta». Este fenómeno se debe a la reflexión de Fresnel y ocurre cuando el OTDR se encuentra en sus primeros momentos de trabajo. El fotosensor del dispositivo se satura de luz debido a la intensa señal inicial, lo que provoca una demora en su estabilización. Este efecto es similar a cuando miramos directamente al sol o al flash de una cámara.
Durante este período de estabilización, el OTDR no puede detectar ninguna señal, lo que resulta en la denominada «zona muerta». La longitud de esta zona muerta depende en gran medida de la calidad del fotosensor con el que esté equipado nuestro OTDR.
Las bobinas de lanzamiento como solución

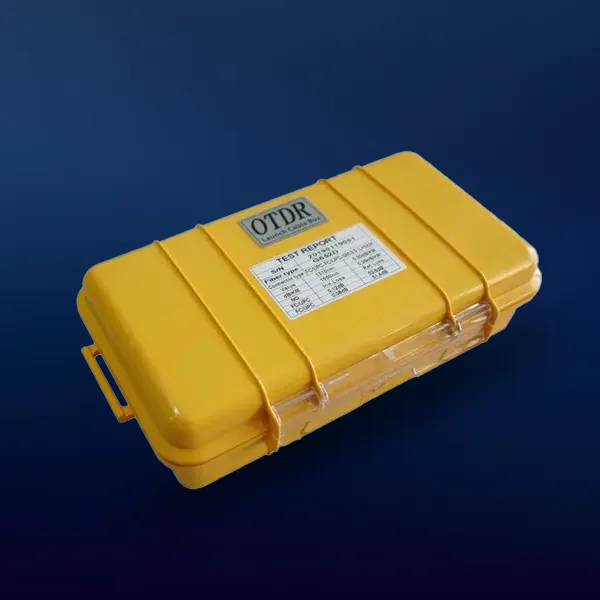

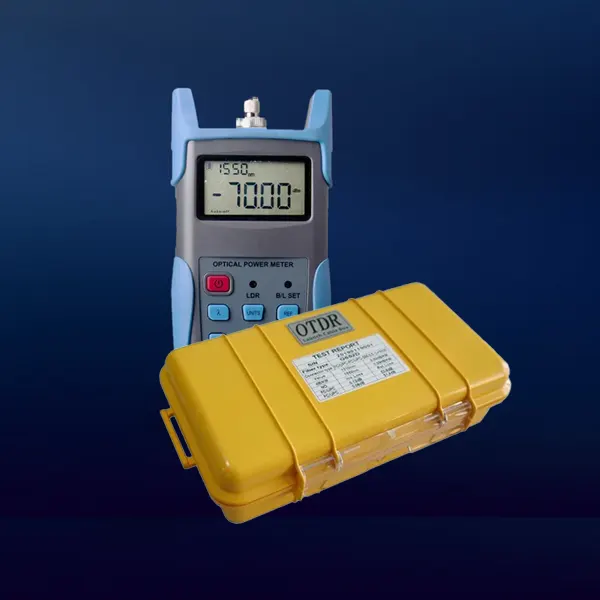

Para garantizar mediciones precisas, se han desarrollado las bobinas de lanzamiento. Estas bobinas permiten que el proceso de estabilización del fotosensor ocurra dentro de ellas, evitando que se omita cualquier evento en la red que deseamos analizar. Además, algunos técnicos también utilizan una bobina de lanzamiento al final de la red para facilitar la identificación del inicio y final de la red en los datos gráficos.
Existen diferentes configuraciones de bobinas de lanzamiento, y la elección de la configuración adecuada dependerá del tipo de conector del OTDR y de la red que se desea analizar. Es importante tener en cuenta el tipo de pulido que se utilizará para evitar pérdidas de inserción y posibles daños físicos en los conectores. En FibraMarket, ofrecemos bobinas de lanzamiento que varían desde 100 metros hasta 2 kilómetros, con la posibilidad de configurarlas con cualquier tipo de conector o pulido.
Conclusiones otdr funcionamiento
En resumen, el uso de un OTDR en las mediciones y diagnósticos de redes de fibra óptica es fundamental. Sin embargo, la zona muerta puede afectar la precisión de las mediciones. Es aquí donde las bobinas de lanzamiento juegan un papel crucial al permitir que el proceso de estabilización del fotosensor ocurra dentro de ellas, evitando la omisión de eventos importantes. Además, estas bobinas facilitan la interpretación de los datos gráficos al identificar claramente el inicio y final de la red.
En FibraMarket, entendemos la importancia de contar con herramientas confiables y de calidad en el campo de la fibra óptica. Nuestras bobinas de lanzamiento ofrecen diferentes configuraciones para adaptarse a tus necesidades específicas. No comprometas la precisión de tus mediciones, elige las mejores soluciones para garantizar el óptimo rendimiento de tus redes de fibra óptica.
¡Contáctanos hoy mismo y descubre cómo nuestras bobinas de lanzamiento pueden mejorar tus mediciones con un OTDR!
