Glosario parte 2: ¿Conoces los conceptos básicos de la Fibra óptica?
Conceptos de fibra optica: Glosario
Tal como mencionamos en la parte 1 de nuestro glosario, los conceptos de fibra optica pueden llegar a ser complejos, por ello, aquí continuamos con un glosario para ampliar el conocimiento y la facilidad con la que nos movemos en el mundo de la fibra óptica.
ADSS: Es un tipo de cable, sus siglas significan All dielectric self supported, es decir que es un cable totalmente dieléctrico y autosoportado.
APC: Es un pulido (Angle Physical Contact) que cuenta con una superficie inclinada (8º) y plana, cuyos conectores suelen ser verdes y para uso monomodo.
Armadura: Cubierta para exterior que le da protección al cable, permitiéndole resistir al ambiente puede ser dieléctrico o metálico.

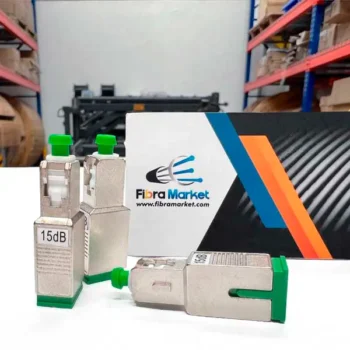

Atenuador: Dispositivo que reduce la potencia al generar una pérdida específica, con el propósito de evitar sobrecargar el sistema.
Bandeja de empalme: Elemento pasivo que permite la organización y protección de cable, también conocidos como distribuidores, los más comunes son para rack de 19”, también conocidos como ODF.

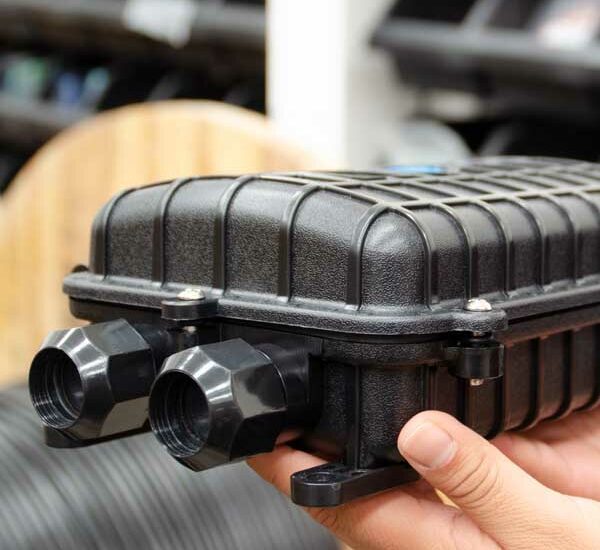

Caja de empalme: Elemento que protege a la fibra y demás elementos en su interior al ser instalada en el exterior al momento de realizar un empalme o un sangrado de fibra.
Conector rápido: También conocidos como conector prepulido, permiten la terminación de conexiones de manera rápida al contar con un pegamento interior que facilita su instalación sin la necesidad de epóxico y catalizador.
Dieléctrico: Que no se ve afectado por intervenciones electromagnéticas.
Dispersión: Distorsión de la luz al chocar con alguna superficie, causando pérdida.
Evento: Falla en una red que se ve reflejada como un pico o una caída en la lectura de una red al usar un OTDR, lo cual se traduce a una pérdida.
FO: Abreviación de Fibra Óptica.
FTTH: Es un tipo de red en la cual la conexión llega hasta el recinto del usuario. Sus siglas significan Fiber To The Home (Fibra hasta el hogar).

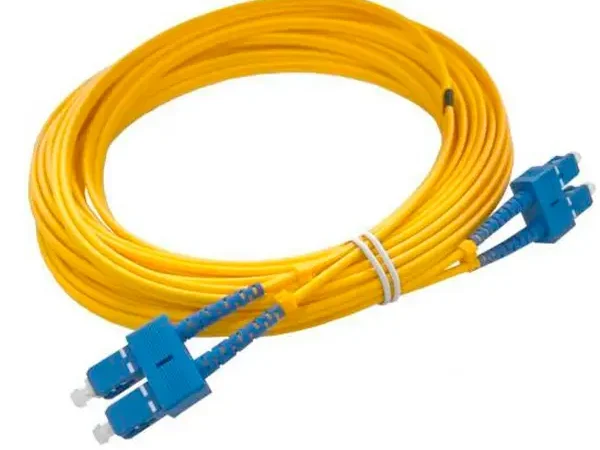

Jumper: Cable con conectores en ambos extremos que permiten realizar una conexión.
LSZH: Tipo de recubrimiento del cable, diseñado para ser en contra de incendios, pues es de baja emisión de humo y cero halógeno que significa Low Smoke Zero Halogen.
Micra: Unidad de medición que equivale a la milésima parte de un milímetro y suele usarse como medida para las longitudes de onda.
Núcleo: Parte central de la fibra óptica por la cual atraviesa la luz e información
PC: Tipo de pulido (Physical Contact), con una superficie plana y biselada, mayormente utilizado en fibra multimodo.
SPAN: Distancia que hay entre postes y que el cable no debe de pandearse.
VFL: Localizador visual de fallas.
Zona muerta: Tramo de fibra al inicio y al final de una red que se encuentra entre el OTDR y la red; en este espacio no se pueden leer los eventos de manera adecuada, por lo cual debe ser mitigada con una bobina de lanzamiento.
