Tipos de conectores de fibra óptica y características, para unir dos hilos diferentes de fibra óptica, tenemos dos opciones, hacer un empalme por fusión con la ayuda de una empalmadora de 4 o 6 motores, o hacer un empalme mecánico mediante el uso de conectores y acopladores. Dependiendo el uso que le daremos a nuestra red, es que se han popularizado el uso de los conectores SC, LC, FC y ST, esto aunado a los distintos pulidos, la variedad de conectores que tenemos es abrumadora, aquí te explicaremos la naturaleza de cada uno para que pueda elegir el más adecuado a tus necesidades.

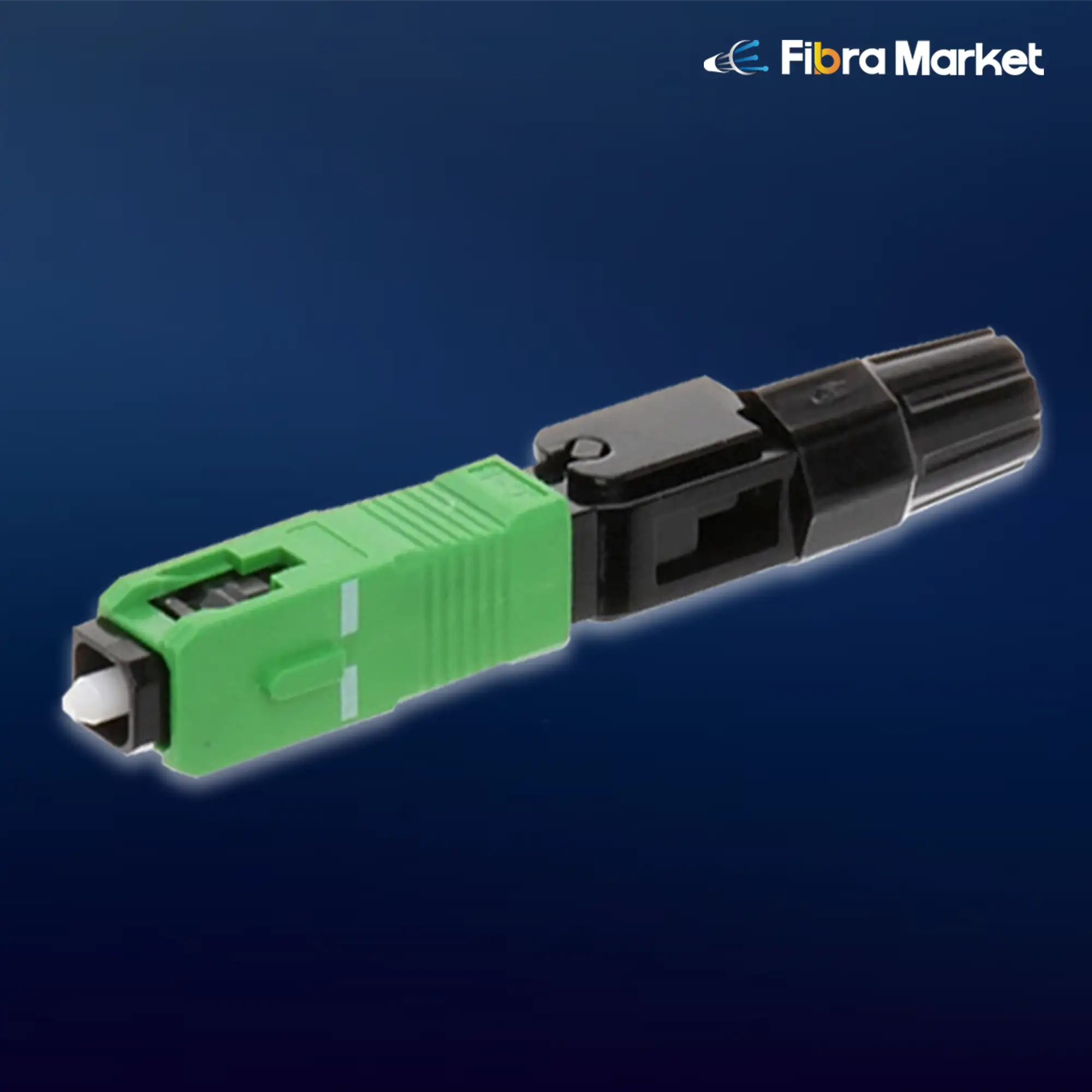

Los conectores “Conector Cuadrado” o SC por sus siglas en inglés
Es de los que ha tenido más atención en su desarrollo, su costo por fabricación se ha visto disminuido. Además de que su modo de ajuste por presión facilita una instalación con una mayor densidad de servicios.
Estos representan una pérdida estimada de ,25dB por conector, algo que deberemos tener en cuenta a la hora de hacer nuestro presupuesto de pérdidas.

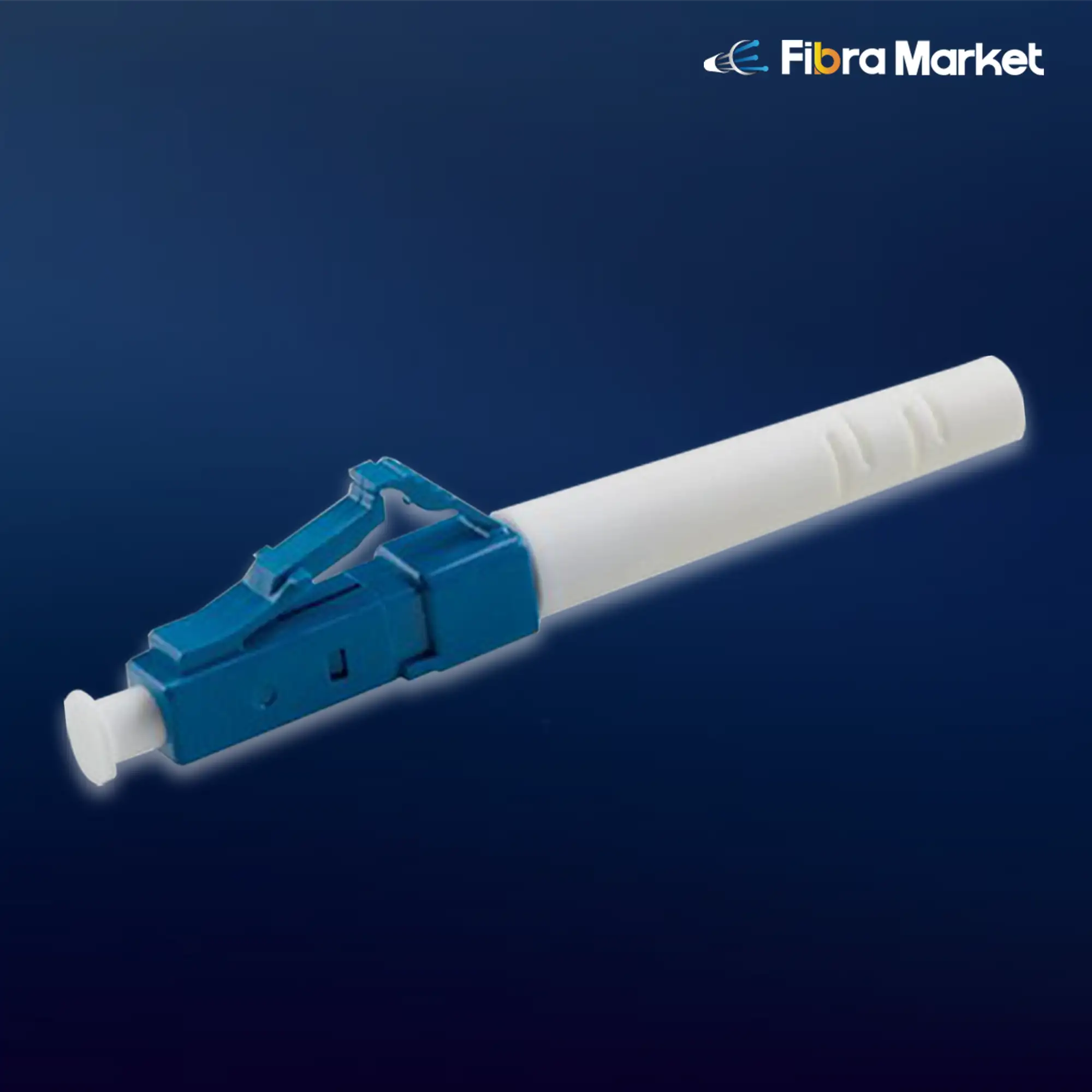

Los conectores “Conector Pequeño” o LC por sus siglas en inglés
Tiene un desarrollo en su socket parecido al de tipo RJ45, además de que es más pequeño que el conector SC, lo que lo convierte en un conector usado en su mayoría para instalaciones en planta interna, donde los espacios pueden ser más reducidos.
Estos representan una pérdida estimada de ,10dB por conector, algo que deberemos tener en cuenta a la hora de hacer nuestro presupuesto de pérdidas.

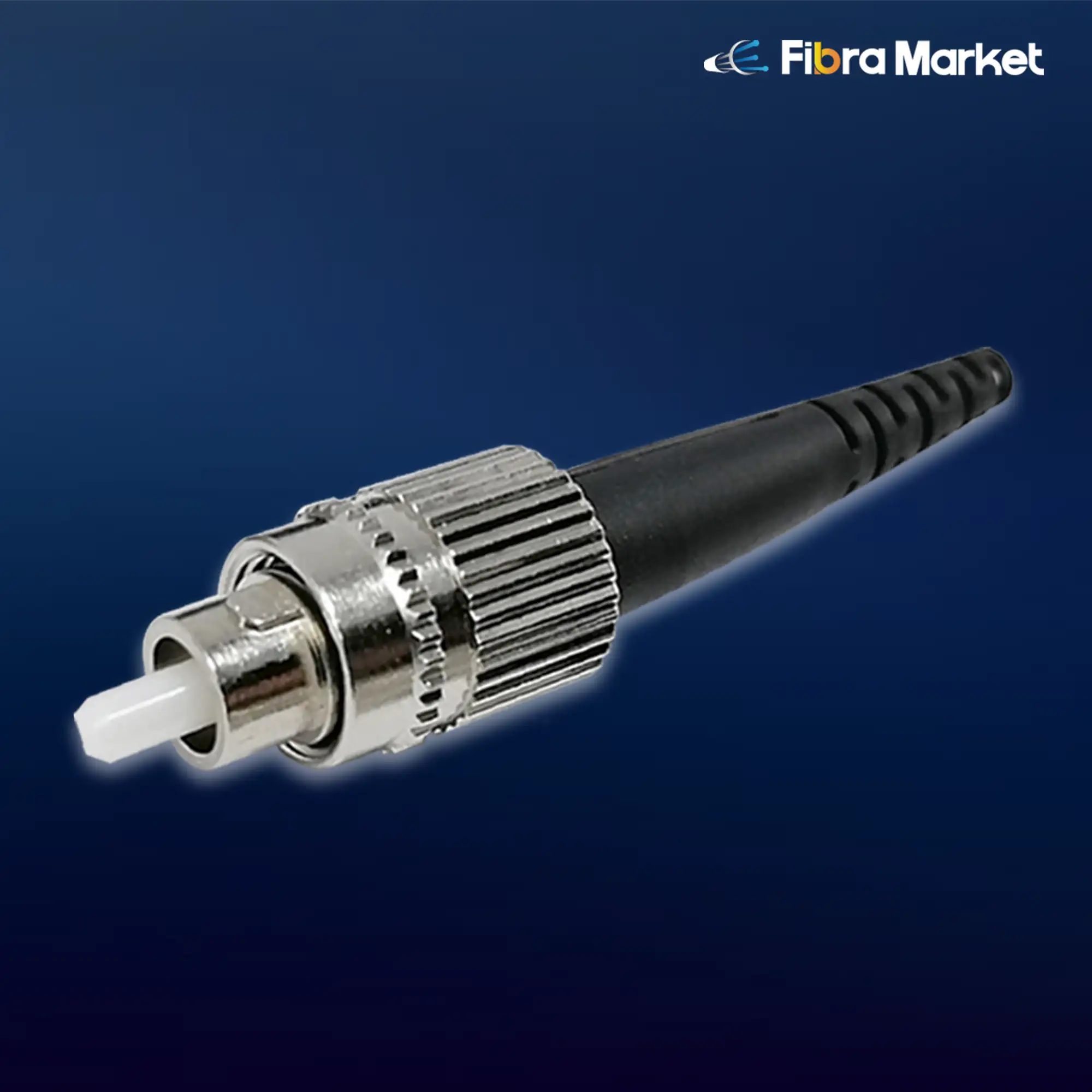

Los conectores “Conector de férula” o FC por sus siglas en inglés
Es uno de los primeros conectores ópticos basados en cerámica en ser desarrollados, sin embargo su uso está siendo sustituido por los conectores SC y LC.
Sin embargo, su uso sigue siendo aprovechado en condiciones específicas, ya que su modo de fijación es mediante rosca. Se utiliza en donde la instalación está expuesta a muchas vibraciones o movimientos bruscos, además de ser un utilizado en OTDR’S y en instalaciones CATV.
Estos representan una pérdida estimada de ,30dB por conector, algo que deberemos tener en cuenta a la hora de hacer nuestro presupuesto de pérdidas.

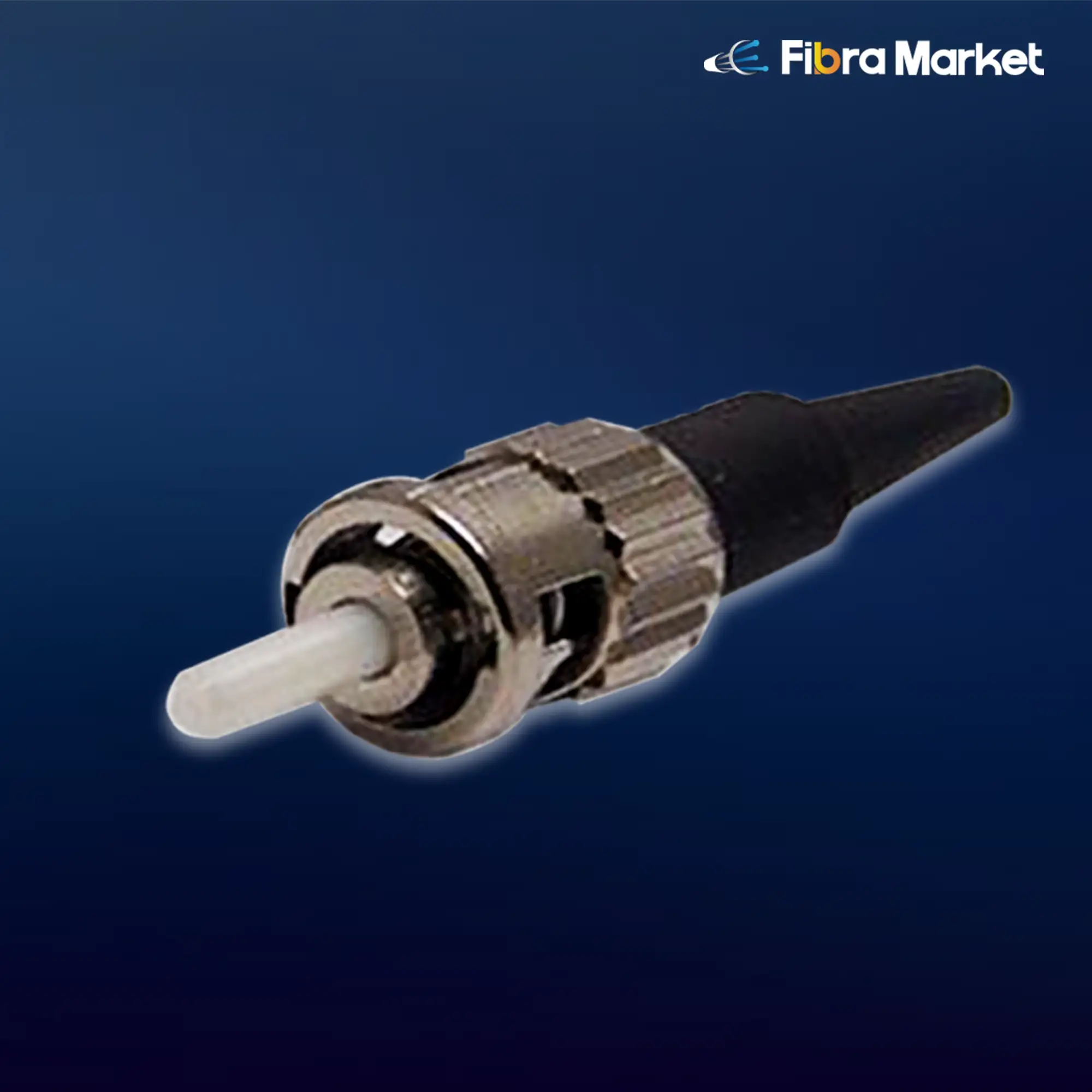

Conectores “Conector de Punta Recta” o ST por sus siglas en inglés
un conector que fue desarrollado por AT&T, donde su aplicación mayormente ha sido en el ámbito empresarial y militar, con una construcción muy parecida a los conectores FC con la característica de que su pulido es en tipo bayoneta.
Estos representan una pérdida estimada de ,25dB por conector, algo que deberemos tener en cuenta a la hora de hacer nuestro presupuesto de pérdidas.
tipos de conectores de fibra óptica y características
Respecto a la variedad de pulidos, nos encontramos 3 diferentes en las que sus diferencias radican en el rendimiento de pérdidas que representan.
Los pulidos PC presentan pérdidas de retorno entre los -30 y -40dB siendo los que menos rendimiento tienen actualmente. Mientras que los UPC al tener una mejora en su forma cóncava se logran rangos de -40 y -55dB utilizado comúnmente por operadores de telecomunicaciones en equipos como los son los OTDR´S. por último tenemos el tipo de pulido APC, este tiene una forma plana con un ángulo de 8°, lo que logra un aumento en su rendimiento con pérdidas de retorno cercanas a -60dB, favoreciendo el aumento de usuarios en instalaciones monomodo.
